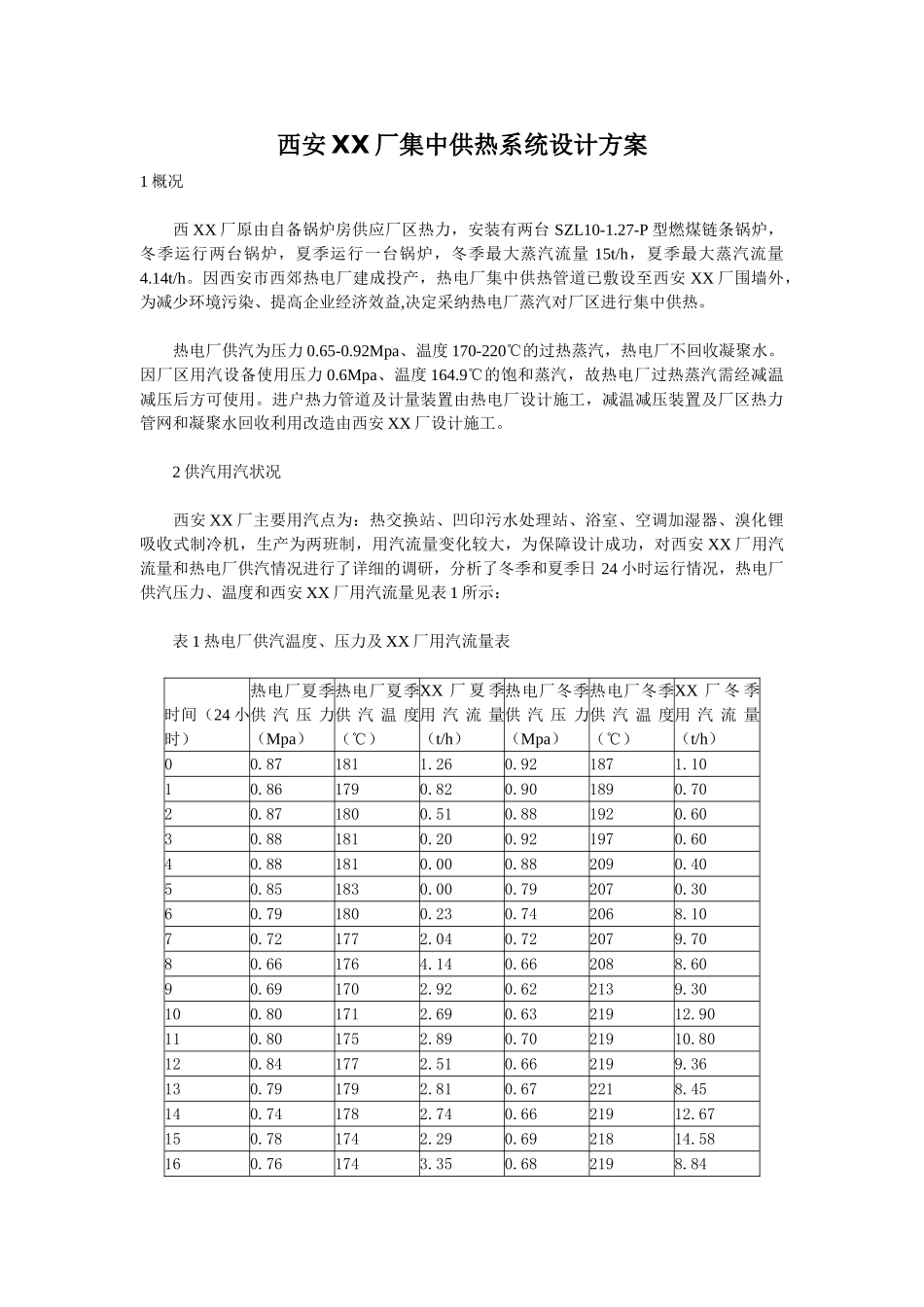

西安 XX 厂集中供热系统设计方案1 概况 西 XX 厂原由自备锅炉房供应厂区热力，安装有两台 SZL10-1.27-P 型燃煤链条锅炉，冬季运行两台锅炉，夏季运行一台锅炉，冬季最大蒸汽流量 15t/h，夏季最大蒸汽流量4.14t/h。因西安市西郊热电厂建成投产，热电厂集中供热管道已敷设至西安 XX 厂围墙外，为减少环境污染、提高企业经济效益,决定采纳热电厂蒸汽对厂区进行集中供热。 热电厂供汽为压力 0.65-0.92Mpa、温度 170-220℃的过热蒸汽，热电厂不回收凝聚水。因厂区用汽设备使用压力 0.6Mpa、温度 164.9℃的饱和蒸汽，故热电厂过热蒸汽需经减温减压后方可使用。进户热力管道及计量装置由热电厂设计施工，减温减压装置及厂区热力管网和凝聚水回收利用改造由西安 XX 厂设计施工。 2 供汽用汽状况 西安 XX 厂主要用汽点为：热交换站、凹印污水处理站、浴室、空调加湿器、溴化锂吸收式制冷机，生产为两班制，用汽流量变化较大，为保障设计成功，对西安 XX 厂用汽流量和热电厂供汽情况进行了详细的调研，分析了冬季和夏季日 24 小时运行情况，热电厂供汽压力、温度和西安 XX 厂用汽流量见表 1 所示： 表 1 热电厂供汽温度、压力及 XX 厂用汽流量表 时间（24 小时）热电厂夏季供 汽 压 力（Mpa）热电厂夏季供 汽 温 度（℃）XX 厂 夏 季用 汽 流 量（t/h）热电厂冬季供 汽 压 力（Mpa）热电厂冬季供 汽 温 度（℃）XX 厂 冬 季用 汽 流 量（t/h）00.871811.260.921871.1010.861790.820.901890.7020.871800.510.881920.6030.881810.200.921970.6040.881810.000.882090.4050.851830.000.792070.3060.791800.230.742068.1070.721772.040.722079.7080.661764.140.662088.6090.691702.920.622139.30100.801712.690.6321912.90110.801752.890.7021910.80120.841772.510.662199.36130.791792.810.672218.45140.741782.740.6621912.67150.781742.290.6921814.58160.761743.350.682198.84170.741763.500.622186.49180.721733.680.712237.32190.741744.050.762127.05200.761752.800.812116.39210.731733.150.862052.17220.811732.900.911981.25230.851742.050.901921.02 由上表可以看出，热电厂供汽温度在 170-223℃范围内波动，热电厂供汽压力在 0.65-0.92Mpa 范围内波动，XX 厂用汽流量在 0.2-15t/h 范围内波动，热电厂供汽压力、温度及西安 XX 厂用汽流量波动范围较大，给蒸汽减温减压系统的设...
