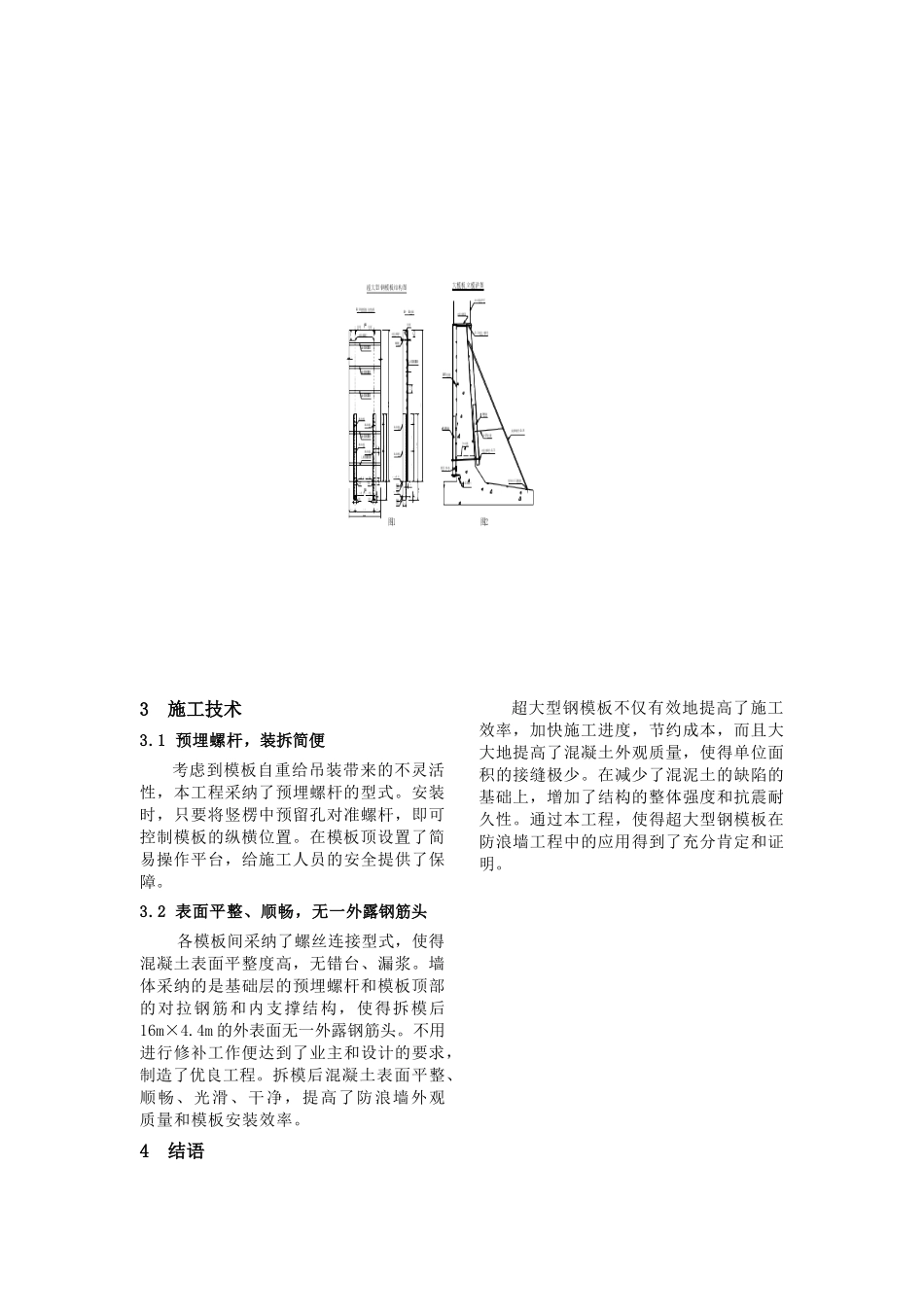

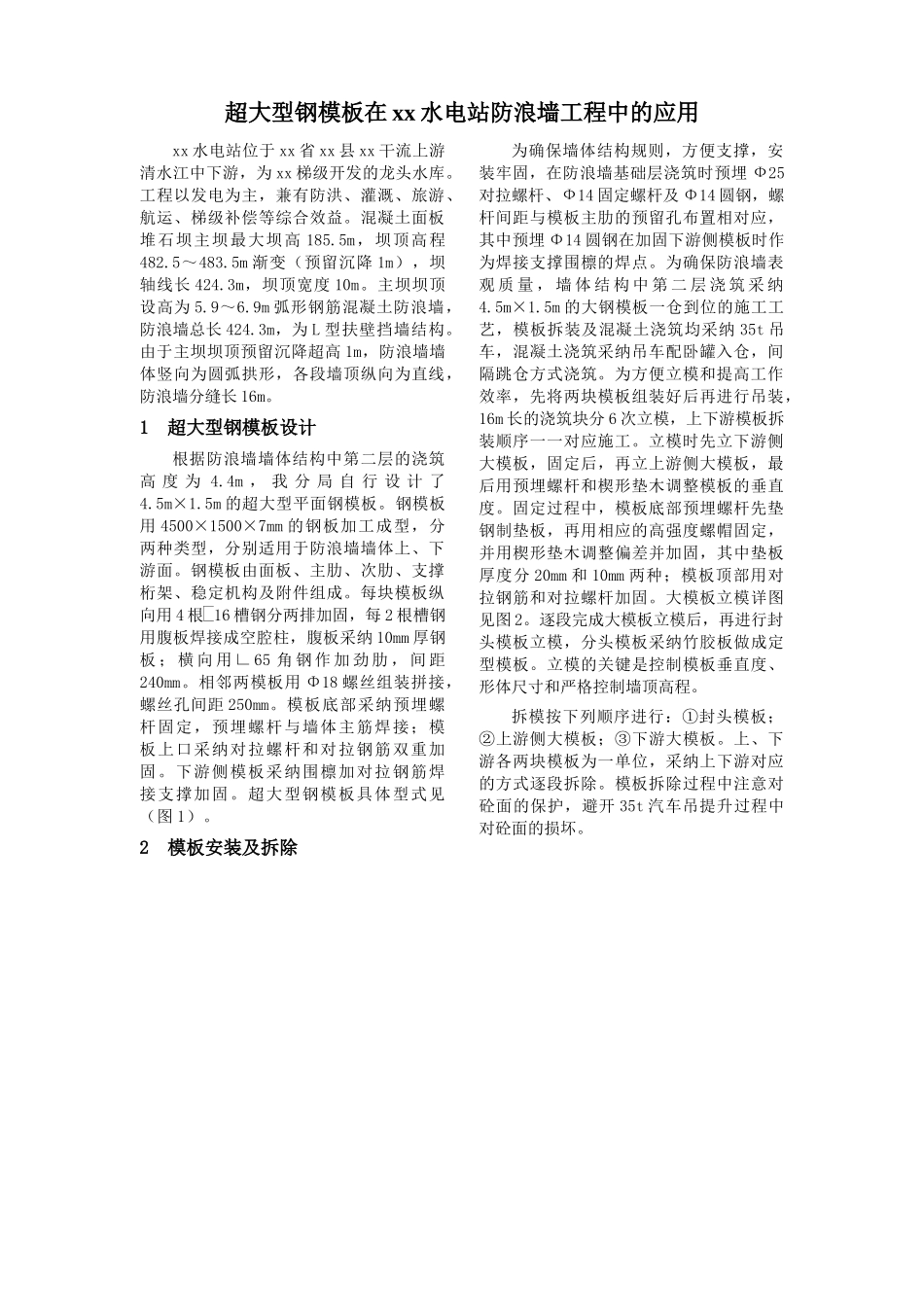

超大型钢模板在 xx 水电站防浪墙工程中的应用xx 水电站位于 xx 省 xx 县 xx 干流上游清水江中下游，为 xx 梯级开发的龙头水库。工程以发电为主，兼有防洪、灌溉、旅游、航运、梯级补偿等综合效益。混凝土面板堆石坝主坝最大坝高 185.5m，坝顶高程482.5～483.5m 渐变（预留沉降 1m），坝轴线长 424.3m，坝顶宽度 10m。主坝坝顶设高为 5.9～6.9m 弧形钢筋混凝土防浪墙，防浪墙总长 424.3m，为 L 型扶壁挡墙结构。由于主坝坝顶预留沉降超高 1m，防浪墙墙体竖向为圆弧拱形，各段墙顶纵向为直线，防浪墙分缝长 16m。1 超大型钢模板设计根据防浪墙墙体结构中第二层的浇筑高 度 为 4.4m ， 我 分 局 自 行 设 计 了4.5m×1.5m 的超大型平面钢模板。钢模板用 4500×1500×7mm 的钢板加工成型，分两种类型，分别适用于防浪墙墙体上、下游面。钢模板由面板、主肋、次肋、支撑桁架、稳定机构及附件组成。每块模板纵向用 4 根 16 槽钢分两排加固，每 2 根槽钢用腹板焊接成空腔柱，腹板采纳 10mm 厚钢板 ； 横 向 用 ∟ 65 角 钢 作 加 劲 肋 ， 间 距240mm。相邻两模板用 Φ18 螺丝组装拼接，螺丝孔间距 250mm。模板底部采纳预埋螺杆固定，预埋螺杆与墙体主筋焊接；模板上口采纳对拉螺杆和对拉钢筋双重加固。下游侧模板采纳围檩加对拉钢筋焊接支撑加固。超大型钢模板具体型式见（图 1）。2 模板安装及拆除为确保墙体结构规则，方便支撑，安装牢固，在防浪墙基础层浇筑时预埋 Ф25对拉螺杆、Ф14 固定螺杆及 Φ14 圆钢，螺杆间距与模板主肋的预留孔布置相对应，其中预埋 Φ14 圆钢在加固下游侧模板时作为焊接支撑围檩的焊点。为确保防浪墙表观 质 量 ， 墙 体 结 构 中 第 二 层 浇 筑 采 纳4.5m×1.5m 的大钢模板一仓到位的施工工艺，模板拆装及混凝土浇筑均采纳 35t 吊车，混凝土浇筑采纳吊车配卧罐入仓，间隔跳仓方式浇筑。为方便立模和提高工作效率，先将两块模板组装好后再进行吊装，16m 长的浇筑块分 6 次立模，上下游模板拆装顺序一一对应施工。立模时先立下游侧大模板，固定后，再立上游侧大模板，最后用预埋螺杆和楔形垫木调整模板的垂直度。固定过程中，模板底部预埋螺杆先垫钢制垫板，再用相应的高强度螺帽固定，并用楔形垫木调整偏差并加固，其中垫板厚度分 20mm 和 10mm 两种；模板顶部用对拉钢筋和对拉螺杆加固。大模板立模详图见图 2。逐段...
