边坡设计总说明

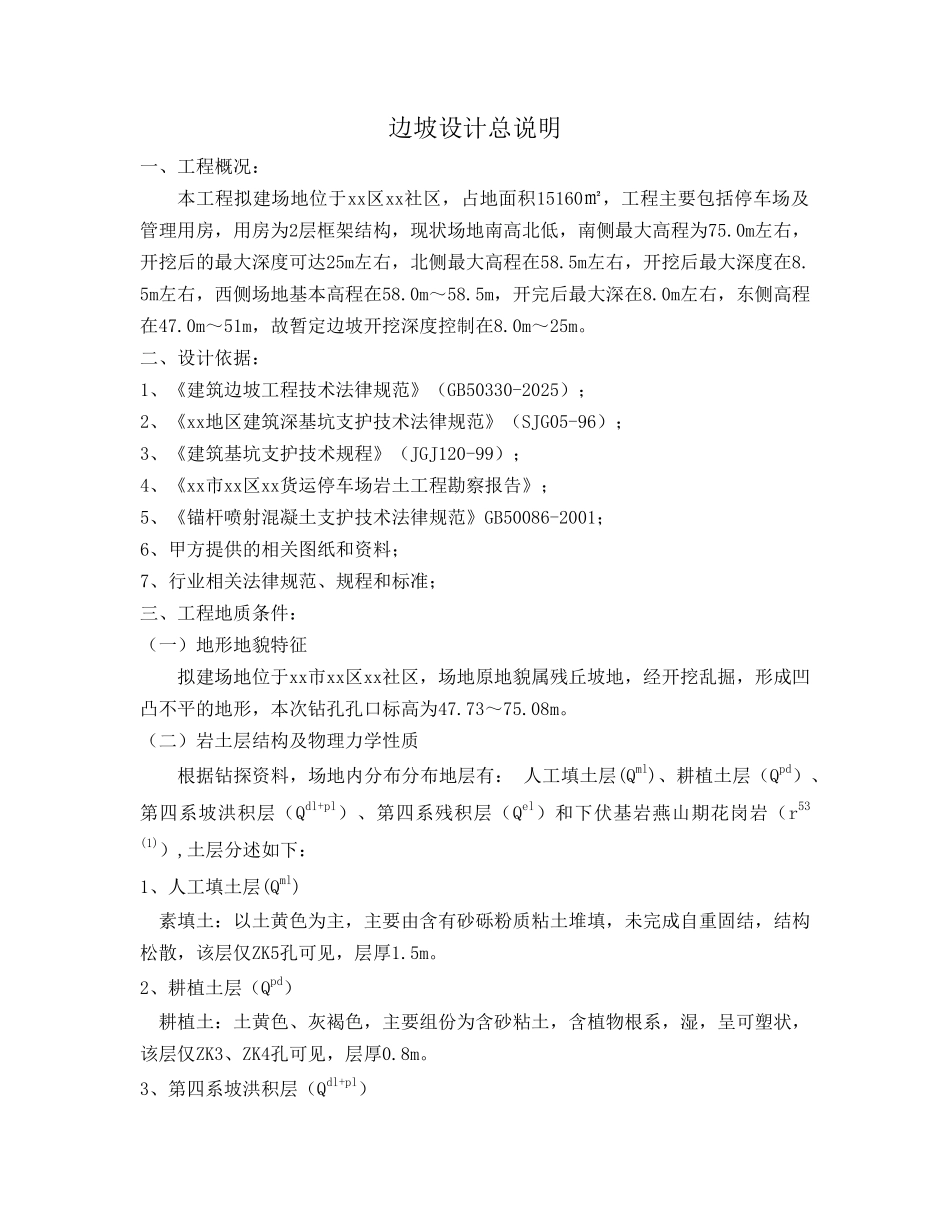

边坡设计总说明一、工程概况：本工程拟建场地位于xx区xx社区，占地面积15160㎡，工程主要包括停车场及管理用房，用房为2层框架结构，现状场地南高北低，南侧最大高程为75.0m左右，开挖后的最大深度可达25m左右，北侧最大高程在58.5m左右，开挖后最大深度在8.5m左右，西侧场地基本高程在58.0m～58.5m，开完后最大深在8.0m左右，东侧高程在47.0m～51m，故暂定边坡开挖深度控制在8.0m～25m。二、设计依据：1、《建筑边坡工程技术法律规范》（GB50330-2025）；2、《xx地区建筑深基坑支护技术法律规范》（SJG05-96）；3、《建筑基坑支护技术规程》（JGJ120-99）；4、《xx市xx区xx货运停车场岩土工程勘察报告》；5、《锚杆喷射混凝土支护技术法律规范》GB50086-2001；6、甲方提供的相关图纸和资料；7、行业相关法律规范、规程和标准；三、工程地质条件：（一）地形地貌特征拟建场地位于xx市xx区xx社区，场地原地貌属残丘坡地，经开挖乱掘，形成凹凸不平的地形，本次钻孔孔口标高为47.73～75.08m。（二）岩土层结构及物理力学性质根据钻探资料，场地内分布分布地层有： 人工填土层(Qml)、耕植土层（Qpd）、第四系坡洪积层（Qdl+pl）、第四系残积层（Qel）和下伏基岩燕山期花岗岩（r53(1)）,土层分述如下：1、人工填土层(Qml)素填土：以土黄色为主，主要由含有砂砾粉质粘土堆填，未完成自重固结，结构松散，该层仅ZK5孔可见，层厚1.5m。2、耕植土层（Qpd）耕植土：土黄色、灰褐色，主要组份为含砂粘土，含植物根系，湿，呈可塑状，该层仅ZK3、ZK4孔可见，层厚0.8m。3、第四系坡洪积层（Qdl+pl）含砾粉质粘土：土黄色，含砾质约30%，湿，呈可塑状，该层仅ZK4～ZK6、ZK9～ZK12孔可见，层厚1.0～2.2m，平均厚度1.39m,层顶标高46.23～75.08m。4、第四系残积层（Qel）砾质粘土：黄红色，黄褐色，由燕山花岗岩风化残积而成，湿～稍湿，呈可～硬塑状，含石英质砾约30～40%，其整体与下伏全风化花岗岩呈渐变关系。该层仅ZK3～ZK5、ZK9～ZK12孔可见，层厚2.50～14.20m,平均厚度6.39m,层顶标高44.73～74.08m，标贯试验6次，标贯击数9～26击，平均15击。5、燕山期花岗岩（r53(1)）根据风化程度不同可划分为全、强、中、微四个风化带，特性如下：(1)全风化花岗岩：褐黄色，褐色，岩芯呈土柱状，稍湿，呈坚硬状，原岩组份风化强烈，手捏易碎，水泡易软化，原岩结构尚可辩，其整体与下伏强风化花岗岩成渐变关系。该层仅ZK6～ZK8孔未见，厚度2.50～8.50m，平均厚度5.5m，...
