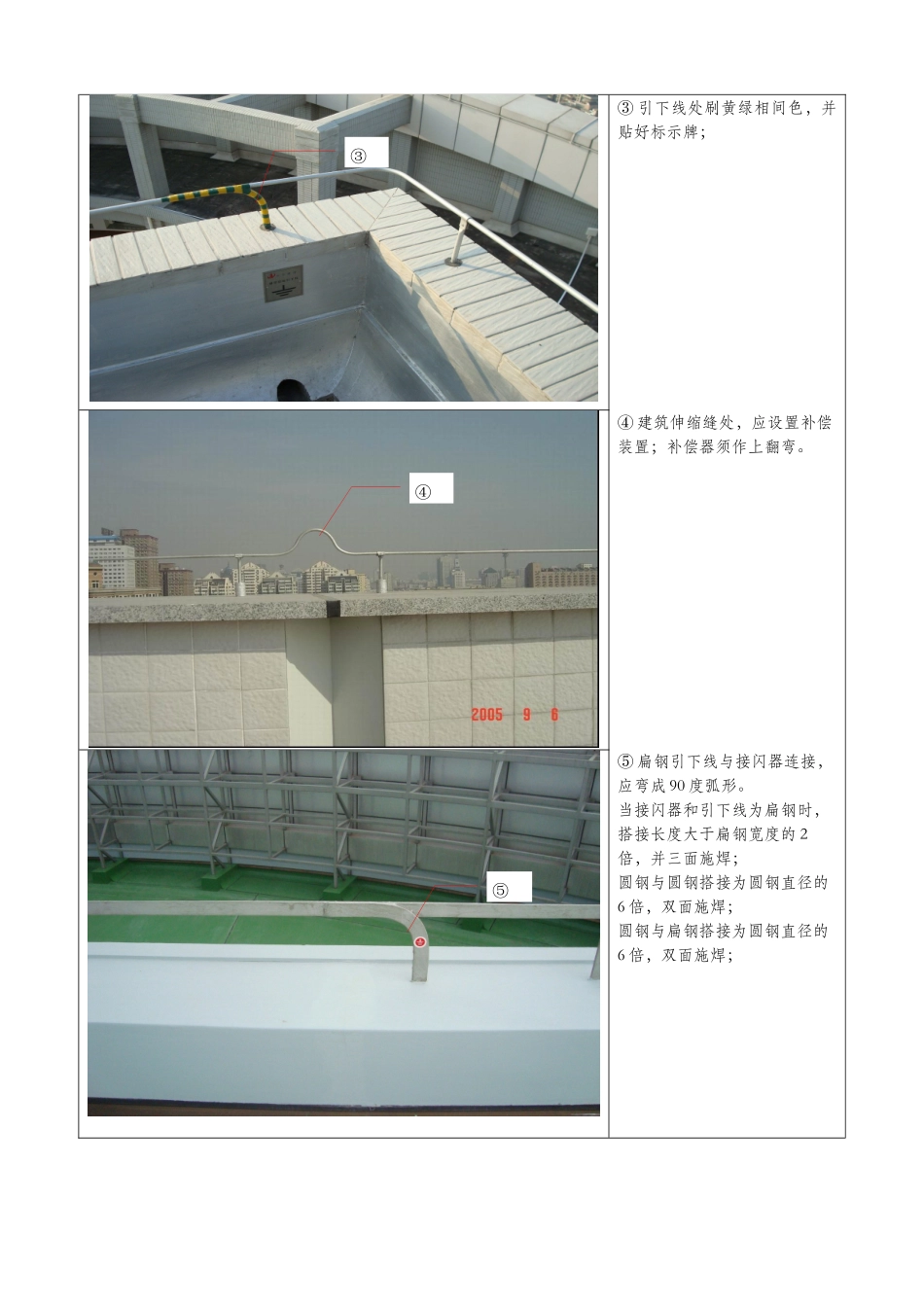

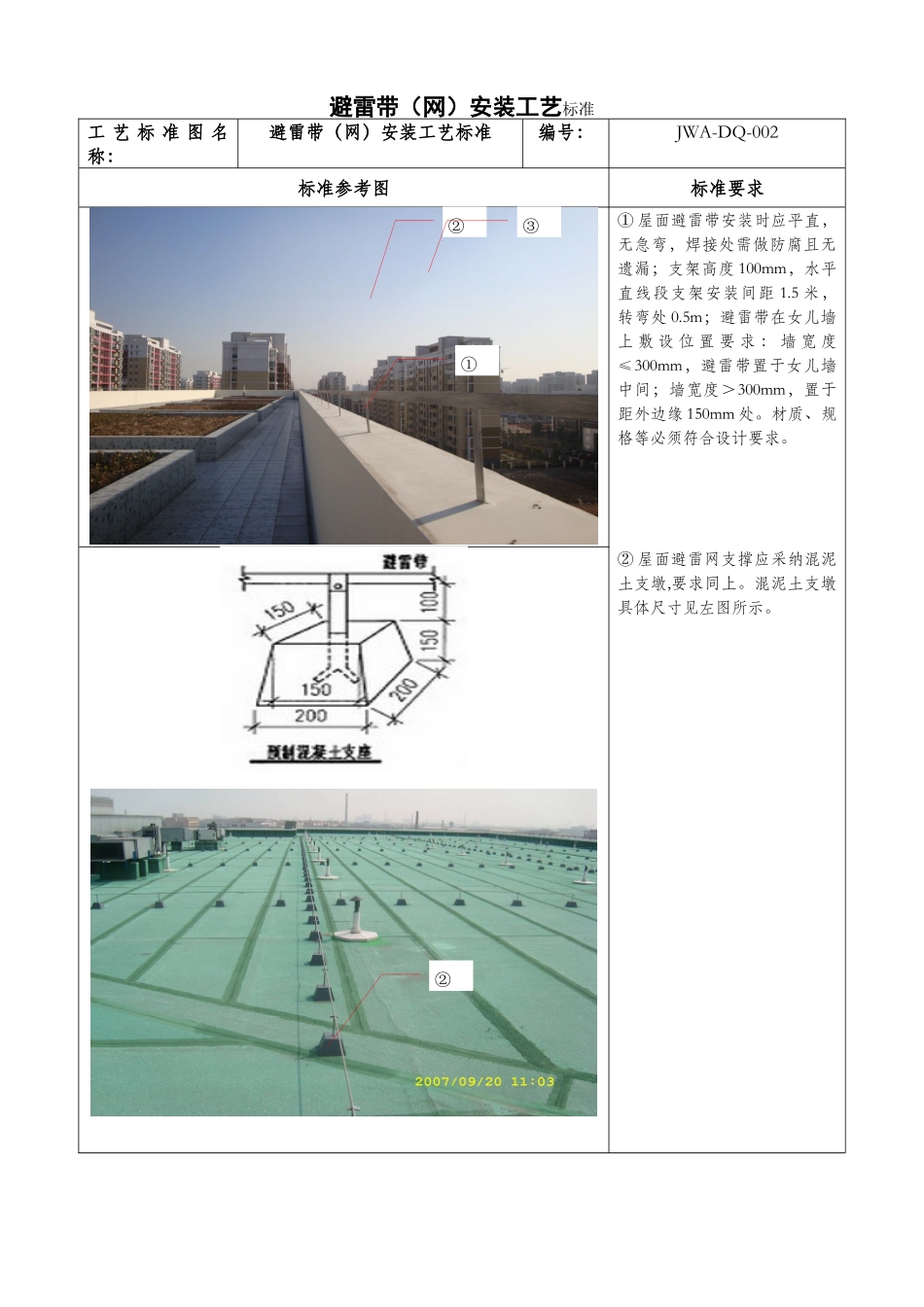

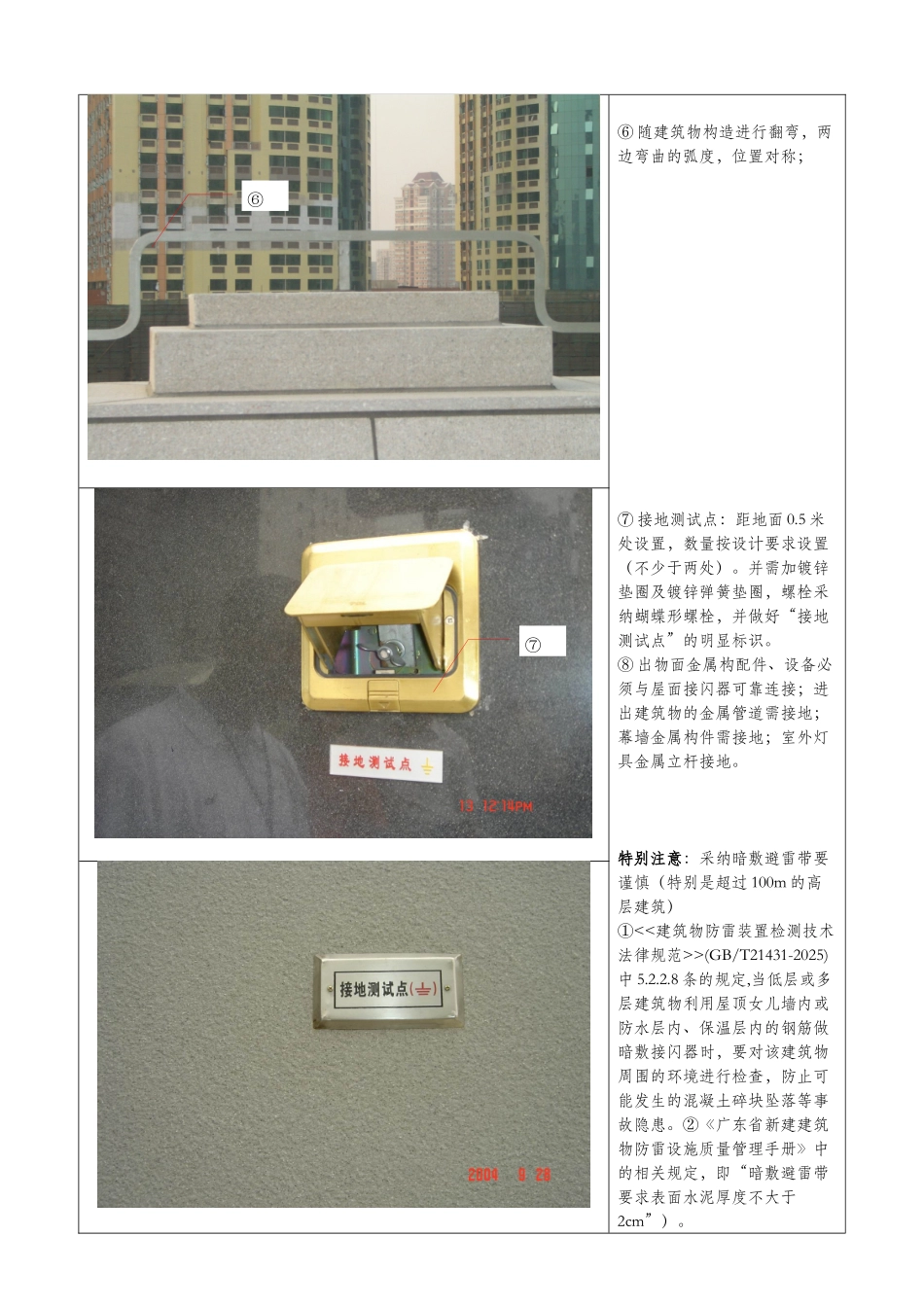

避雷带（网）安装工艺标准工 艺 标 准 图 名称：避雷带（网）安装工艺标准编号：JWA-DQ-002标准参考图标准要求① 屋面避雷带安装时应平直，无急弯，焊接处需做防腐且无遗漏；支架高度 100mm，水平直线段支架安装间距 1.5 米，转弯处 0.5m；避雷带在女儿墙上 敷 设 位 置 要 求 ： 墙 宽 度≤300mm，避雷带置于女儿墙中间；墙宽度＞300mm，置于距外边缘 150mm 处。材质、规格等必须符合设计要求。② 屋面避雷网支撑应采纳混泥土支墩,要求同上。混泥土支墩具体尺寸见左图所示。①②②③③ 引下线处刷黄绿相间色，并贴好标示牌； ④ 建筑伸缩缝处，应设置补偿装置；补偿器须作上翻弯。⑤ 扁钢引下线与接闪器连接，应弯成 90 度弧形。当接闪器和引下线为扁钢时，搭接长度大于扁钢宽度的 2倍，并三面施焊；圆钢与圆钢搭接为圆钢直径的6 倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6 倍，双面施焊； ③④⑤⑥ 随建筑物构造进行翻弯，两边弯曲的弧度，位置对称；⑦ 接地测试点：距地面 0.5 米处设置，数量按设计要求设置（不少于两处）。并需加镀锌垫圈及镀锌弹簧垫圈，螺栓采纳蝴蝶形螺栓，并做好“接地测试点”的明显标识。⑧ 出物面金属构配件、设备必须与屋面接闪器可靠连接；进出建筑物的金属管道需接地；幕墙金属构件需接地；室外灯具金属立杆接地。特别注意：采纳暗敷避雷带要谨慎（特别是超过 100m 的高层建筑）①<<建筑物防雷装置检测技术法律规范>>(GB/T21431-2025)中 5.2.2.8 条的规定,当低层或多层建筑物利用屋顶女儿墙内或防水层内、保温层内的钢筋做暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。②《广东省新建建筑物防雷设施质量管理手册》中的相关规定，即“暗敷避雷带要求表面水泥厚度不大于2cm”）。⑥⑦
