配电箱招标技术要求

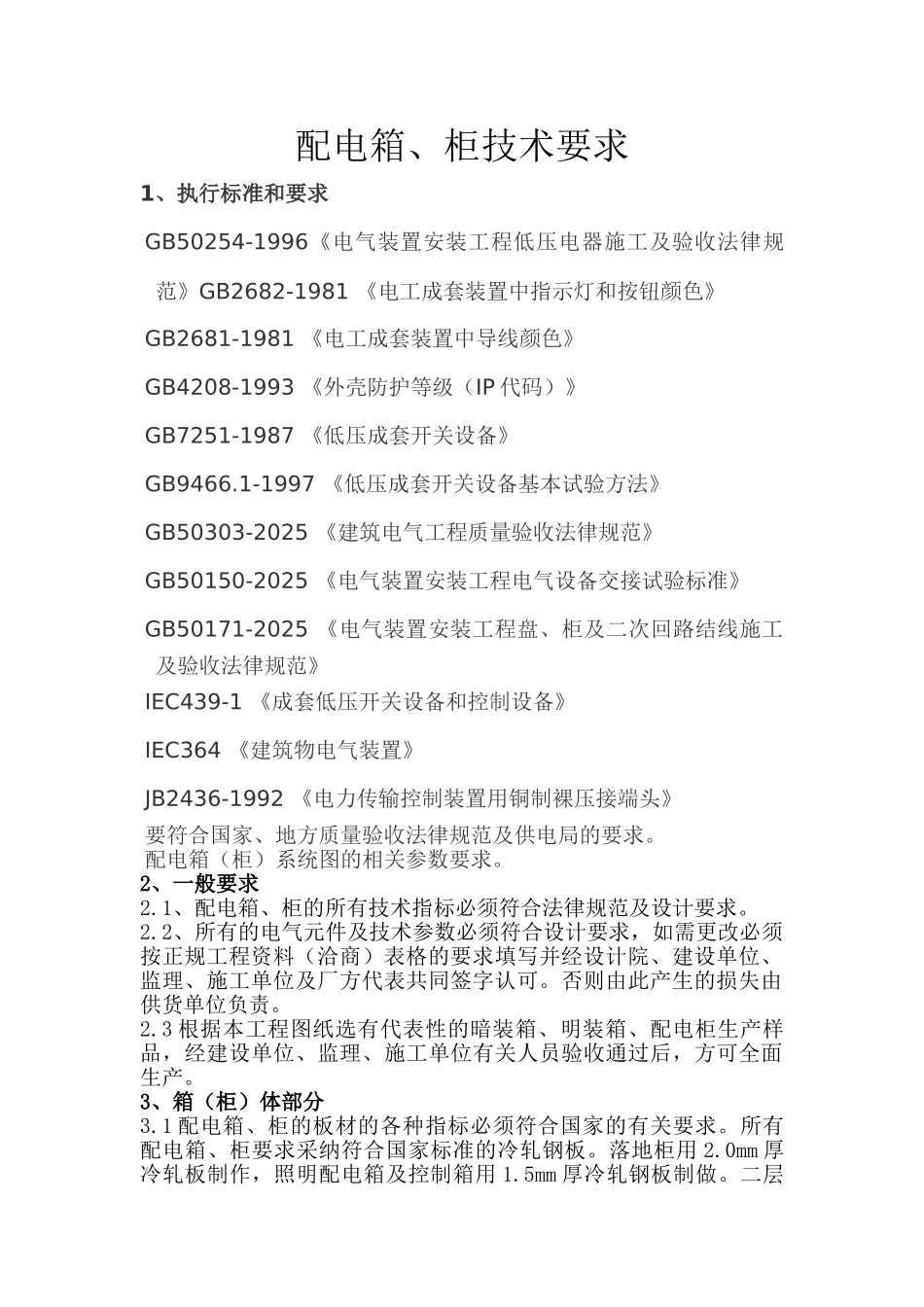

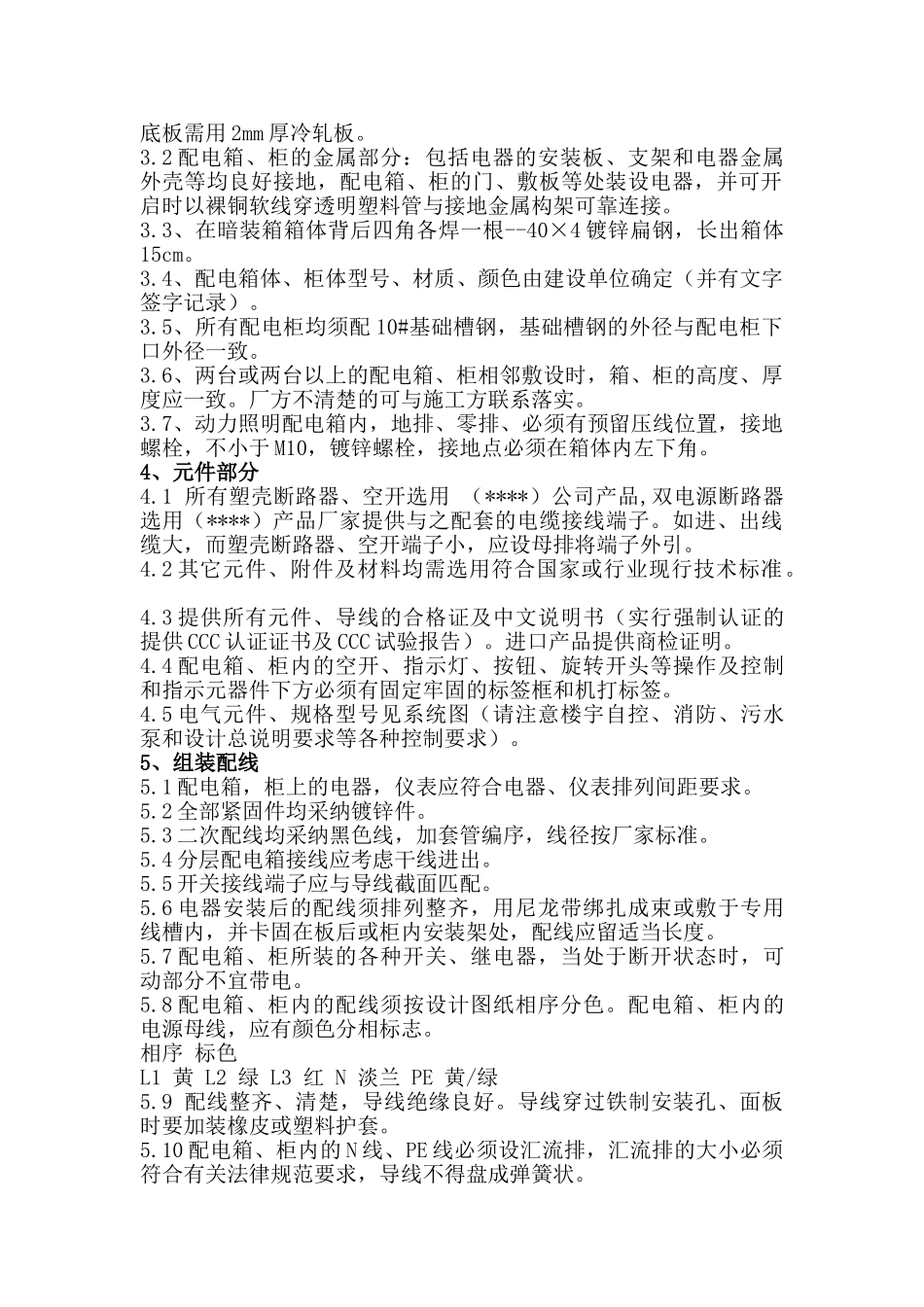

配电箱、柜技术要求1、执行标准和要求GB50254-1996《电气装置安装工程低压电器施工及验收法律规范》GB2682-1981 《电工成套装置中指示灯和按钮颜色》 GB2681-1981 《电工成套装置中导线颜色》 GB4208-1993 《外壳防护等级（IP 代码）》 GB7251-1987 《低压成套开关设备》 GB9466.1-1997 《低压成套开关设备基本试验方法》GB50303-2025 《建筑电气工程质量验收法律规范》 GB50150-2025 《电气装置安装工程电气设备交接试验标准》GB50171-2025 《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》IEC439-1 《成套低压开关设备和控制设备》 IEC364 《建筑物电气装置》 JB2436-1992 《电力传输控制装置用铜制裸压接端头》要符合国家、地方质量验收法律规范及供电局的要求。配电箱（柜）系统图的相关参数要求。2、一般要求2.1、配电箱、柜的所有技术指标必须符合法律规范及设计要求。2.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。否则由此产生的损失由供货单位负责。 2.3 根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，经建设单位、监理、施工单位有关人员验收通过后，方可全面生产。 3、箱（柜）体部分 3.1 配电箱、柜的板材的各种指标必须符合国家的有关要求。所有配电箱、柜要求采纳符合国家标准的冷轧钢板。落地柜用 2.0mm 厚冷轧板制作，照明配电箱及控制箱用 1.5mm 厚冷轧钢板制做。二层底板需用 2mm 厚冷轧板。3.2 配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。 3.3、在暗装箱箱体背后四角各焊一根--40×4 镀锌扁钢，长出箱体15cm。 3.4、配电箱体、柜体型号、材质、颜色由建设单位确定（并有文字签字记录）。3.5、所有配电柜均须配 10#基础槽钢，基础槽钢的外径与配电柜下口外径一致。3.6、两台或两台以上的配电箱、柜相邻敷设时，箱、柜的高度、厚度应一致。厂方不清楚的可与施工方联系落实。 3.7、动力照明配电箱内，地排、零排、必须有预留压线位置，接地螺栓，不小于 M10，镀锌螺栓，接地点必须在箱体内左下角。4、元件部分4.1 所有塑壳断路器、空开选用 （****）公司产品,双电源断路器选用（****）产品厂家提供与之配套的电...
