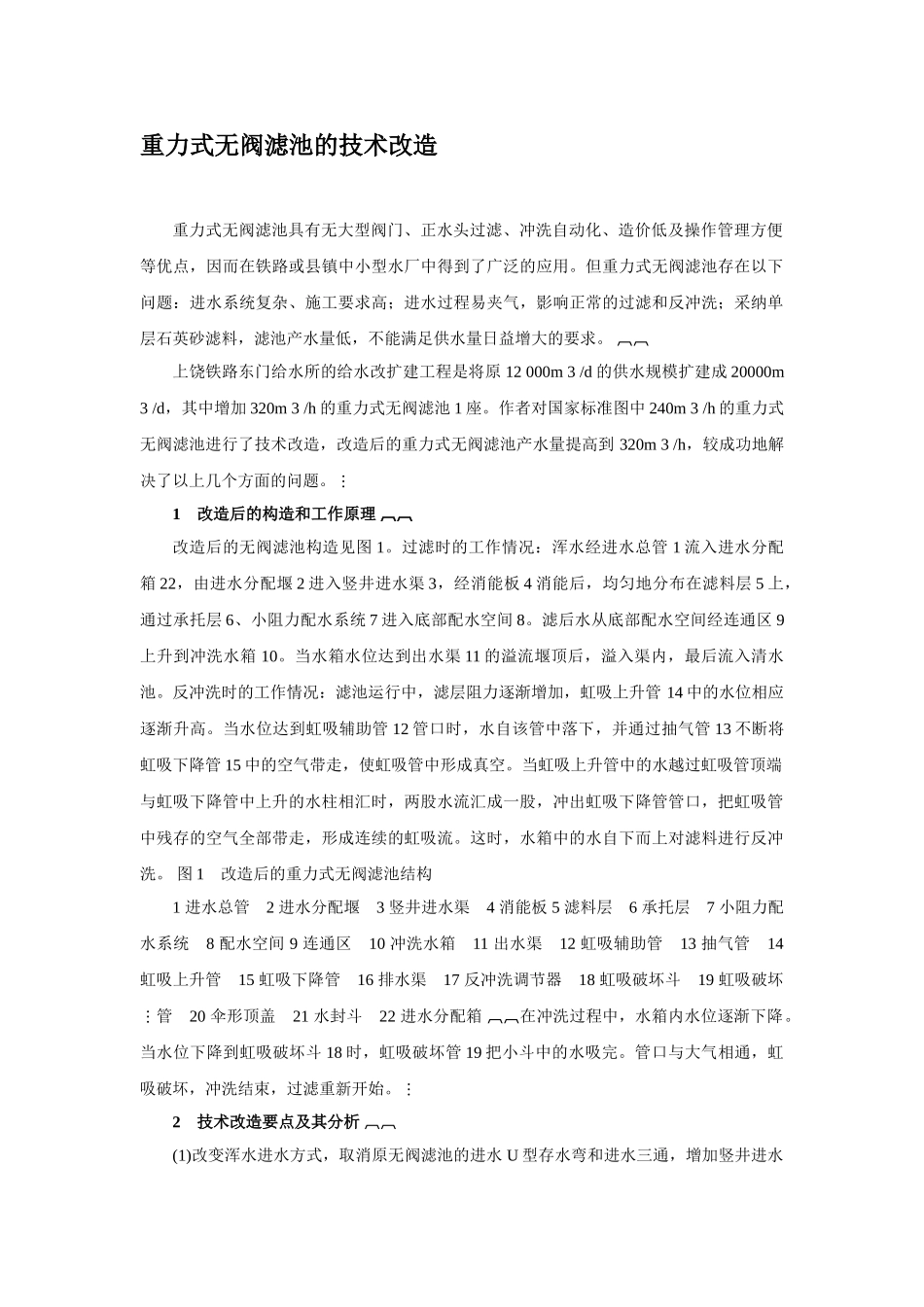

重力式无阀滤池的技术改造重力式无阀滤池具有无大型阀门、正水头过滤、冲洗自动化、造价低及操作管理方便等优点，因而在铁路或县镇中小型水厂中得到了广泛的应用。但重力式无阀滤池存在以下问题：进水系统复杂、施工要求高；进水过程易夹气，影响正常的过滤和反冲洗；采纳单层石英砂滤料，滤池产水量低，不能满足供水量日益增大的要求。 上饶铁路东门给水所的给水改扩建工程是将原 12 000m 3 /d 的供水规模扩建成 20000m 3 /d，其中增加 320m 3 /h 的重力式无阀滤池 1 座。作者对国家标准图中 240m 3 /h 的重力式无阀滤池进行了技术改造，改造后的重力式无阀滤池产水量提高到 320m 3 /h，较成功地解决了以上几个方面的问题。 1 改造后的构造和工作原理 改造后的无阀滤池构造见图 1。过滤时的工作情况：浑水经进水总管 1 流入进水分配箱 22，由进水分配堰 2 进入竖井进水渠 3，经消能板 4 消能后，均匀地分布在滤料层 5 上，通过承托层 6、小阻力配水系统 7 进入底部配水空间 8。滤后水从底部配水空间经连通区 9上升到冲洗水箱 10。当水箱水位达到出水渠 11 的溢流堰顶后，溢入渠内，最后流入清水池。反冲洗时的工作情况：滤池运行中，滤层阻力逐渐增加，虹吸上升管 14 中的水位相应逐渐升高。当水位达到虹吸辅助管 12 管口时，水自该管中落下，并通过抽气管 13 不断将虹吸下降管 15 中的空气带走，使虹吸管中形成真空。当虹吸上升管中的水越过虹吸管顶端与虹吸下降管中上升的水柱相汇时，两股水流汇成一股，冲出虹吸下降管管口，把虹吸管中残存的空气全部带走，形成连续的虹吸流。这时，水箱中的水自下而上对滤料进行反冲洗。 图 1 改造后的重力式无阀滤池结构1 进水总管 2 进水分配堰 3 竖井进水渠 4 消能板 5 滤料层 6 承托层 7 小阻力配水系统 8 配水空间 9 连通区 10 冲洗水箱 11 出水渠 12 虹吸辅助管 13 抽气管 14 虹吸上升管 15 虹吸下降管 16 排水渠 17 反冲洗调节器 18 虹吸破坏斗 19 虹吸破坏管 20 伞形顶盖 21 水封斗 22 进水分配箱 在冲洗过程中，水箱内水位逐渐下降。当水位下降到虹吸破坏斗 18 时，虹吸破坏管 19 把小斗中的水吸完。管口与大气相通，虹吸破坏，冲洗结束，过滤重新开始。 2 技术改造要点及其分析 (1)改变浑水进水方式，取消原无阀滤池的进水 U 型存水弯和进水三通，增加竖井进...
