重庆某大学高层教学楼脚手架施工方案

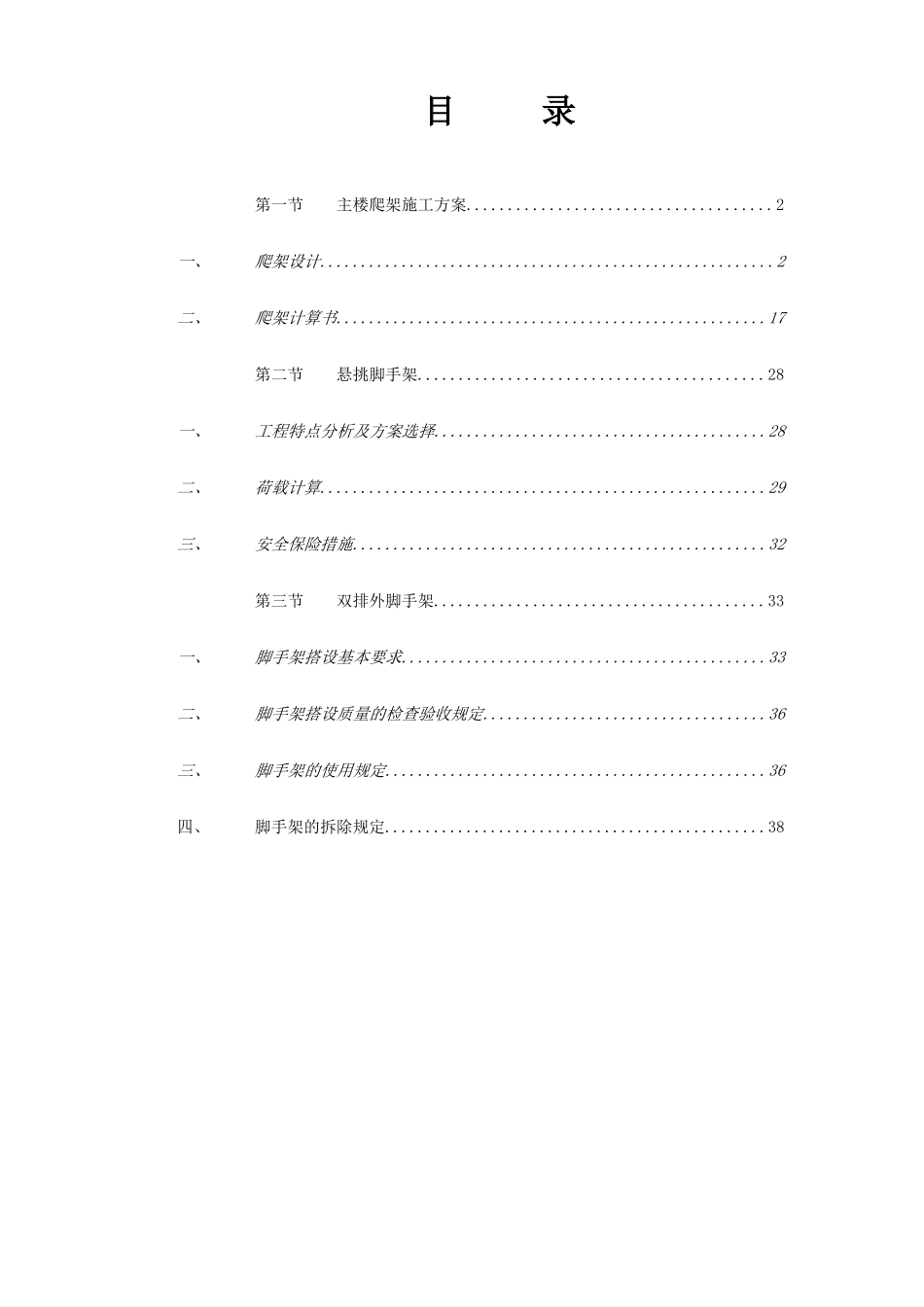

目 录第一节主楼爬架施工方案.....................................2一、爬架设计........................................................2二、爬架计算书.....................................................17第二节悬挑脚手架..........................................28一、工程特点分析及方案选择.........................................28二、荷载计算.......................................................29三、安全保险措施...................................................32第三节双排外脚手架........................................33一、脚手架搭设基本要求.............................................33二、脚手架搭设质量的检查验收规定...................................36三、脚手架的使用规定...............................................36四、脚手架的拆除规定...............................................38脚手架施工方案重庆****大学主教学楼工程裙房高度小但面积很大；主楼单层面积不大，但最高点距±0.000 有 120 多米。在满足结构施工期间和装修及机电安装施工需要的同时，为加快施工进度、降低造价、做好文明施工，本工程脚手架方案如下：裙房：单立杆双排钢管脚手架，沿建筑周边挑搭。主楼：液压爬架，局部采纳挑架。第一节主楼爬架施工方案一、 爬架设计本方案采纳专业厂家生产单片液压提升多功能爬架，主要由主框架、架体水平梁架、架体构架、升降设备、防坠装置等组成，可以单片或多片整体升降，而且多片整体升降还可以携带大模板。单片液压提升爬架基本工作原理：是通过附着支承结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧搭设一定高度的外脚手架，并将其附着在建筑物上，脚手架带有升降机构及升降动力设备，随着工程进展，脚手架沿建筑物升降。1.方案设计依据工程设计图纸、建设部建建〔2000〕230 号文件《建筑施工附着升降脚手架管理暂行规定》的通知、JGJ59—99《建筑施工安全检查标准》等编制。1) 平面设计a. 根椐工程结构情况，爬架实行单片液压升降，共布置 42 个吊点，分 16 个提升单元。爬架的附着支撑结构为板式支座形式。b. 提升吊点的平、立面位置详见下图，施工时按图设置预留孔。2) 立面设计a. 根据本工程结构特点，结构从第六层顶板（标高 27.10 米）开始留孔，第七层结构砼强度标号达到 C10 时，即可安...
