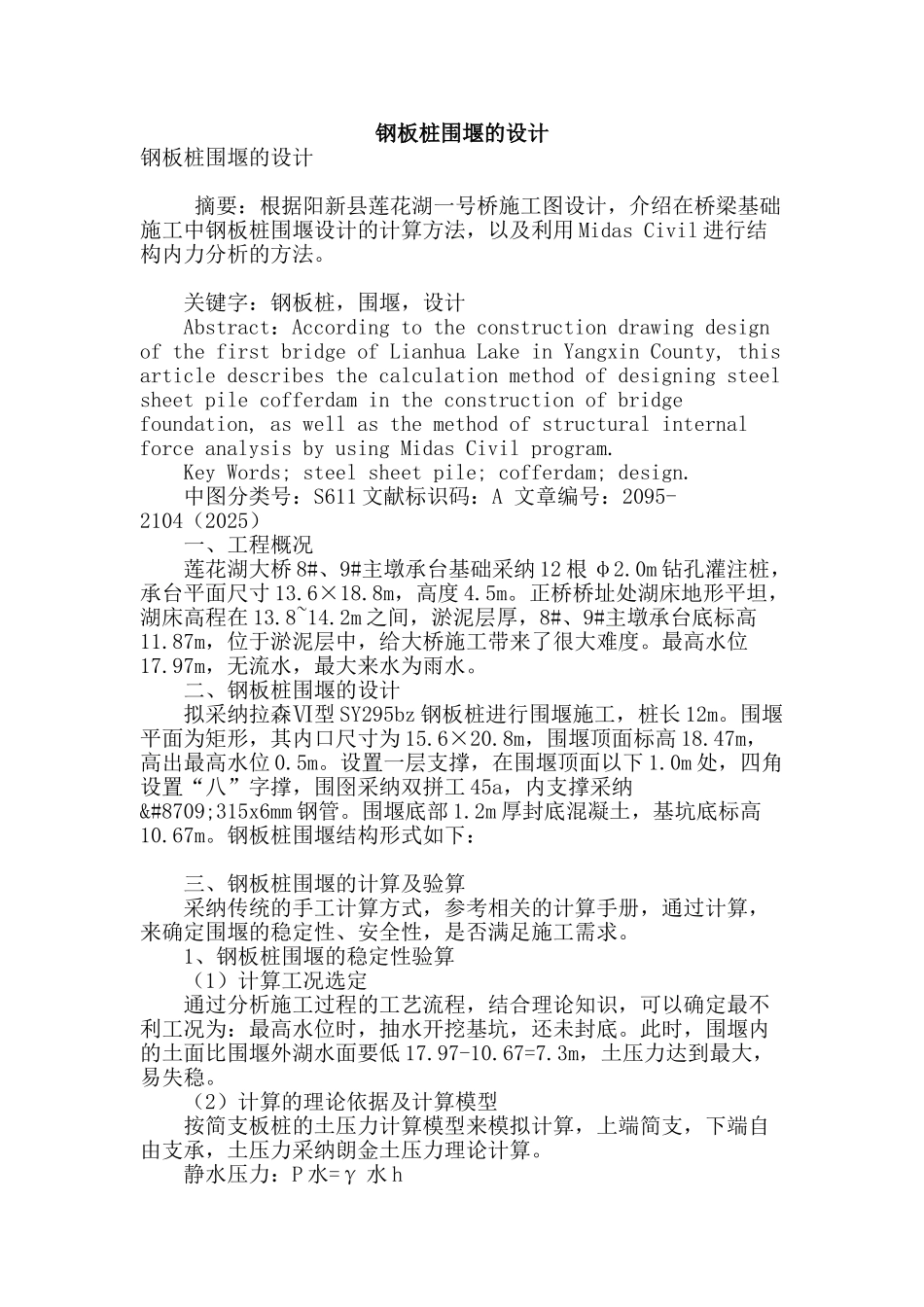

钢板桩围堰的设计

钢板桩围堰的设计钢板桩围堰的设计 摘要：根据阳新县莲花湖一号桥施工图设计，介绍在桥梁基础施工中钢板桩围堰设计的计算方法，以及利用 Midas Civil 进行结构内力分析的方法。 关键字：钢板桩，围堰，设计 Abstract：According to the construction drawing design of the first bridge of Lianhua Lake in Yangxin County, this article describes the calculation method of designing steel sheet pile cofferdam in the construction of bridge foundation, as well as the method of structural internal force analysis by using Midas Civil program. Key Words; steel sheet pile; cofferdam; design. 中图分类号：S611 文献标识码：A 文章编号：2095-2104（2025） 一、工程概况 莲花湖大桥 8#、9#主墩承台基础采纳 12 根 φ2.0m 钻孔灌注桩，承台平面尺寸 13.6×18.8m，高度 4.5m。正桥桥址处湖床地形平坦，湖床高程在 13.8~14.2m 之间，淤泥层厚，8#、9#主墩承台底标高11.87m，位于淤泥层中，给大桥施工带来了很大难度。最高水位17.97m，无流水，最大来水为雨水。 二、钢板桩围堰的设计 拟采纳拉森Ⅵ型 SY295bz 钢板桩进行围堰施工，桩长 12m。围堰平面为矩形，其内口尺寸为 15.6×20.8m，围堰顶面标高 18.47m，高出最高水位 0.5m。设置一层支撑，在围堰顶面以下 1.0m 处，四角设置“八”字撑，围囹采纳双拼工 45a，内支撑采纳∅315x6mm 钢管。围堰底部 1.2m 厚封底混凝土，基坑底标高10.67m。钢板桩围堰结构形式如下： 三、钢板桩围堰的计算及验算 采纳传统的手工计算方式，参考相关的计算手册，通过计算，来确定围堰的稳定性、安全性，是否满足施工需求。 1、钢板桩围堰的稳定性验算 （1）计算工况选定 通过分析施工过程的工艺流程，结合理论知识，可以确定最不利工况为：最高水位时，抽水开挖基坑，还未封底。此时，围堰内的土面比围堰外湖水面要低 17.97-10.67=7.3m，土压力达到最大，易失稳。 （2）计算的理论依据及计算模型 按简支板桩的土压力计算模型来模拟计算，上端简支，下端自由支承，土压力采纳朗金土压力理论计算。 静水压力：P 水=γ 水 h 土压力： 主动土压力强度：pa=P Ka -2 Cq (Ka )1/2 被动土压力强度：pp=P Kp +2 Cq (Kp )1/2（KN/m2 ） 公式中： Ka= tan2(45°-φq /2)―主动土压...
