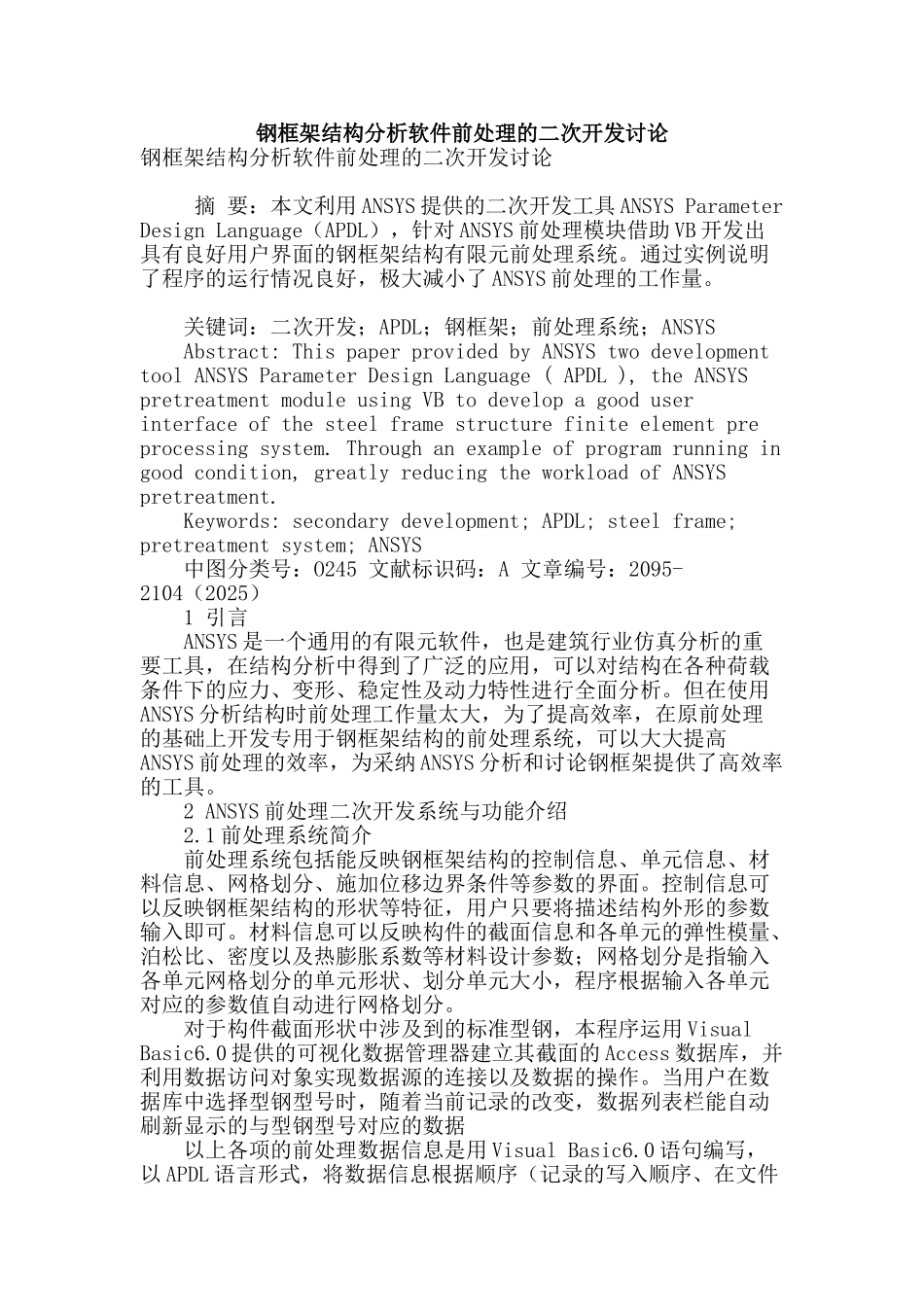

钢框架结构分析软件前处理的二次开发研究

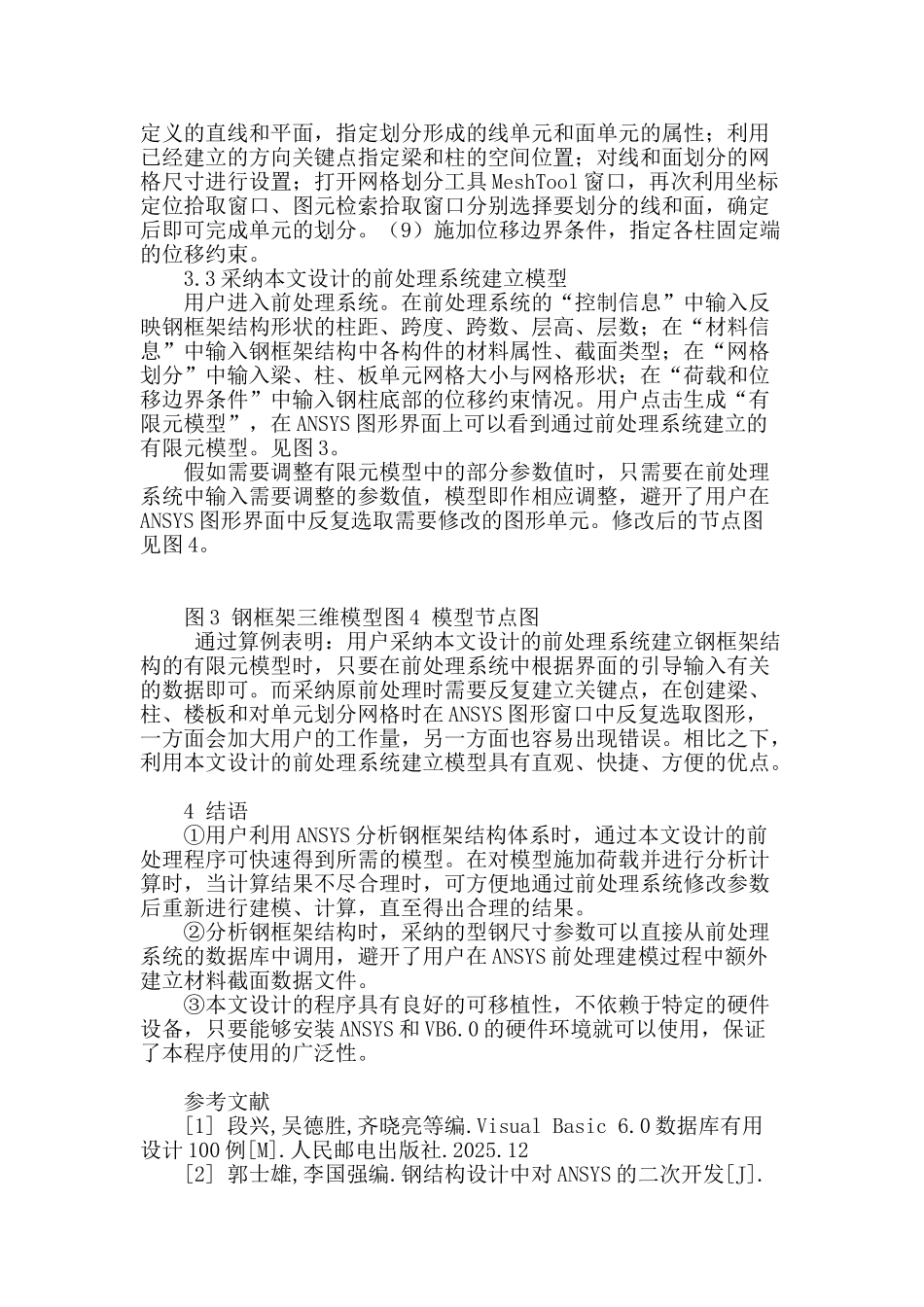

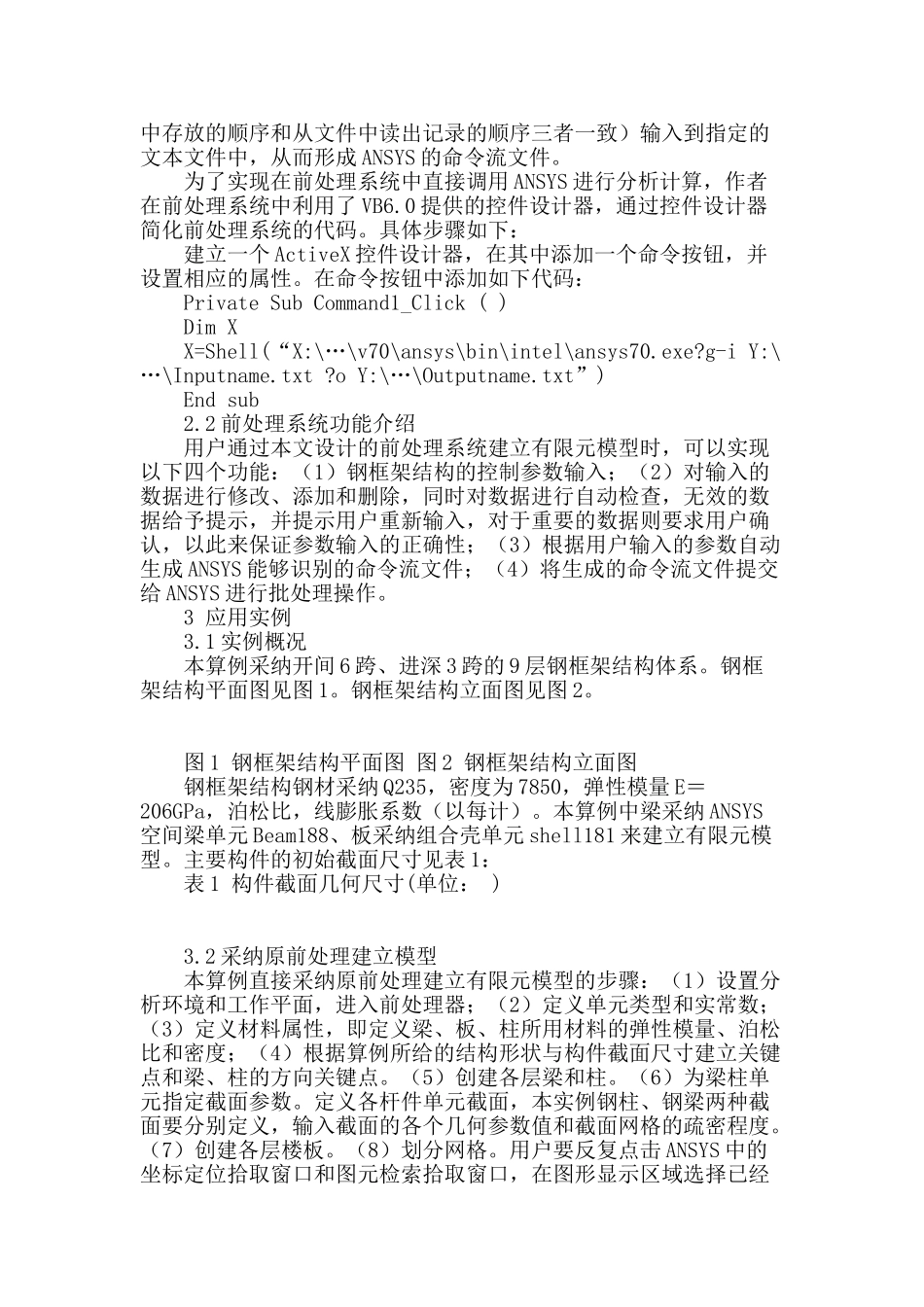

钢框架结构分析软件前处理的二次开发讨论钢框架结构分析软件前处理的二次开发讨论 摘 要：本文利用 ANSYS 提供的二次开发工具 ANSYS Parameter Design Language（APDL），针对 ANSYS 前处理模块借助 VB 开发出具有良好用户界面的钢框架结构有限元前处理系统。通过实例说明了程序的运行情况良好，极大减小了 ANSYS 前处理的工作量。 关键词：二次开发；APDL；钢框架；前处理系统；ANSYS Abstract: This paper provided by ANSYS two development tool ANSYS Parameter Design Language ( APDL ), the ANSYS pretreatment module using VB to develop a good user interface of the steel frame structure finite element pre processing system. Through an example of program running in good condition, greatly reducing the workload of ANSYS pretreatment. Keywords: secondary development; APDL; steel frame; pretreatment system; ANSYS 中图分类号：O245 文献标识码：A 文章编号：2095-2104（2025） 1 引言 ANSYS 是一个通用的有限元软件，也是建筑行业仿真分析的重要工具，在结构分析中得到了广泛的应用，可以对结构在各种荷载条件下的应力、变形、稳定性及动力特性进行全面分析。但在使用ANSYS 分析结构时前处理工作量太大，为了提高效率，在原前处理的基础上开发专用于钢框架结构的前处理系统，可以大大提高ANSYS 前处理的效率，为采纳 ANSYS 分析和讨论钢框架提供了高效率的工具。 2 ANSYS 前处理二次开发系统与功能介绍 2.1 前处理系统简介 前处理系统包括能反映钢框架结构的控制信息、单元信息、材料信息、网格划分、施加位移边界条件等参数的界面。控制信息可以反映钢框架结构的形状等特征，用户只要将描述结构外形的参数输入即可。材料信息可以反映构件的截面信息和各单元的弹性模量、泊松比、密度以及热膨胀系数等材料设计参数；网格划分是指输入各单元网格划分的单元形状、划分单元大小，程序根据输入各单元对应的参数值自动进行网格划分。 对于构件截面形状中涉及到的标准型钢，本程序运用 Visual Basic6.0 提供的可视化数据管理器建立其截面的 Access 数据库，并利用数据访问对象实现数据源的连接以及数据的操作。当用户在数据库中选择型钢型号时，随着当前记录的改变，数据列表栏能自动刷新显示的与型钢型号对应的...
