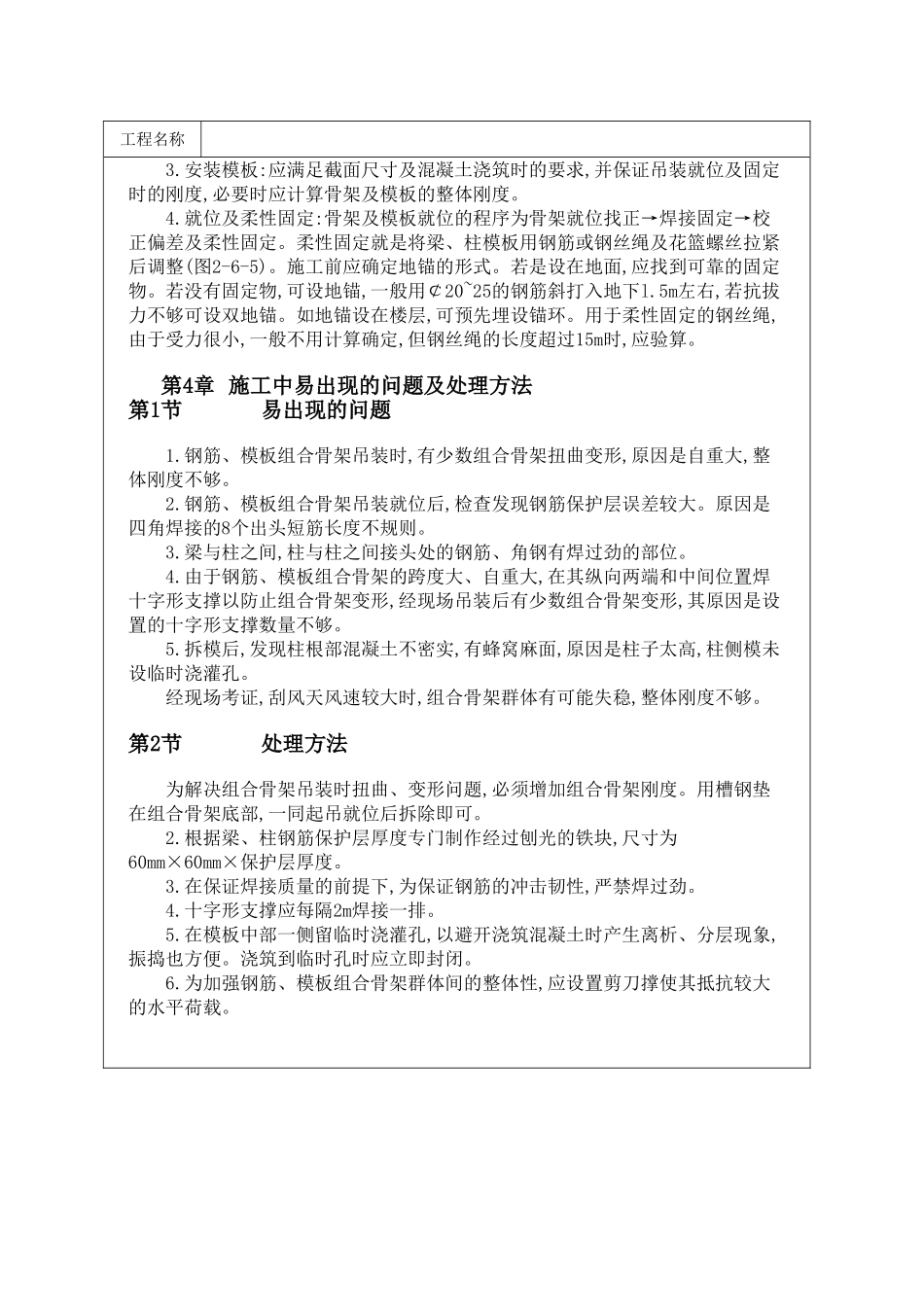

工程名称第一卷 钢筋、模板组合施工方案通常现浇框架梁、柱的施工顺序,是在梁、柱预定位置现场绑扎钢筋,支模板后浇筑混凝土。这种施工顺序存在工期长、高空作业量大、不安全、技术安全措施多、费用高等问题。为克服上述弊病编制了一种灵活、安全的施工方法,在辽化煤电站工程中试用取得一定经验。该施工方法对多层及高层现浇钢筋混凝土框架结构均适用。其特点是采纳工具式快脱模板在地面组装,整体吊装就位,速度快、安全度高、操作方便,工期可缩短二分之一,经济效益显著。第1章 工程概况辽化煤电站主厂房长240m,宽110m,高40m。钢筋混凝土柱截面尺寸为600mm×l200mm,共160根。梁截面尺寸为400mm×2400mm的68根,截面尺寸为400mm×400mm的64根。以单层为主,局部为2层。原设计钢筋混凝土柱和梁组合成门形,在地面预制成80榀构件,用大型机械吊装,就位后焊接。该构件每榀重达80t,吊装高度40m，一般施工单位的起重设备难以完成。经讨论决定改门形预制构件为单独的梁、柱,在现场分别制作,按钢筋、模板组合施工方案施工,解决了上述问题。第2章 施工程序编制施工方案→制作模板→钢筋下料→钢筋绑扎→地面组装→整体吊装→就位、焊接→节点支模→浇筑混凝土→混凝土养护→拆模。第3章 施工方法钢筋下料:按结构设计图纸中钢筋的长度减去弯曲时的延长值。(l)梁中钢筋下料:梁的钢筋一般可正常下料,如节点处的钢筋特别多,节点处柱和梁的钢筋一般作绑扎搭接。(2)柱中钢筋下料:柱纵向钢筋的下料长度主要考虑上下的连接、节点形式等。2.钢筋模板的组合:要使钢筋骨架及模板能在地面(或楼面)上先组合成整体,吊装前必须使钢筋骨架与模板卡紧,并保证构件断面尺寸和保护层厚度。(1)钢筋保护层预留:根据设计或法律规范要求的保护层厚度,每隔900~1200mm,在相应位置的钢箍上四角焊8个出头的短筋,其伸出长度即为保护层厚度(图2-6-2)。短筋长度应在60mm左右,短筋直径不宜小于8mm且应略大于箍筋直径。 (2)连接角钢:为使安装对位方便,四角主筋用角钢连接。根据梁、柱的主筋直径和接头位置等来选择角钢型号、长度。一般只在柱截面的四个角上用,其他采纳绑条焊(图2-6-3)。连接角钢的型号按等强确定,连接角钢的长度按钢结构中焊缝长度确定。为保证钢筋模板组合骨架的刚度,在梁、柱纵向长度的两端和中间位置焊十字形支撑(图2-6-4)。工程名称3.安装模板:应满足截面尺寸及混凝土浇筑时的要求,并保证吊装就位及固定时的刚度,必要时应计算骨架及模板的整体刚度。4.就位及柔性固定:骨架...
