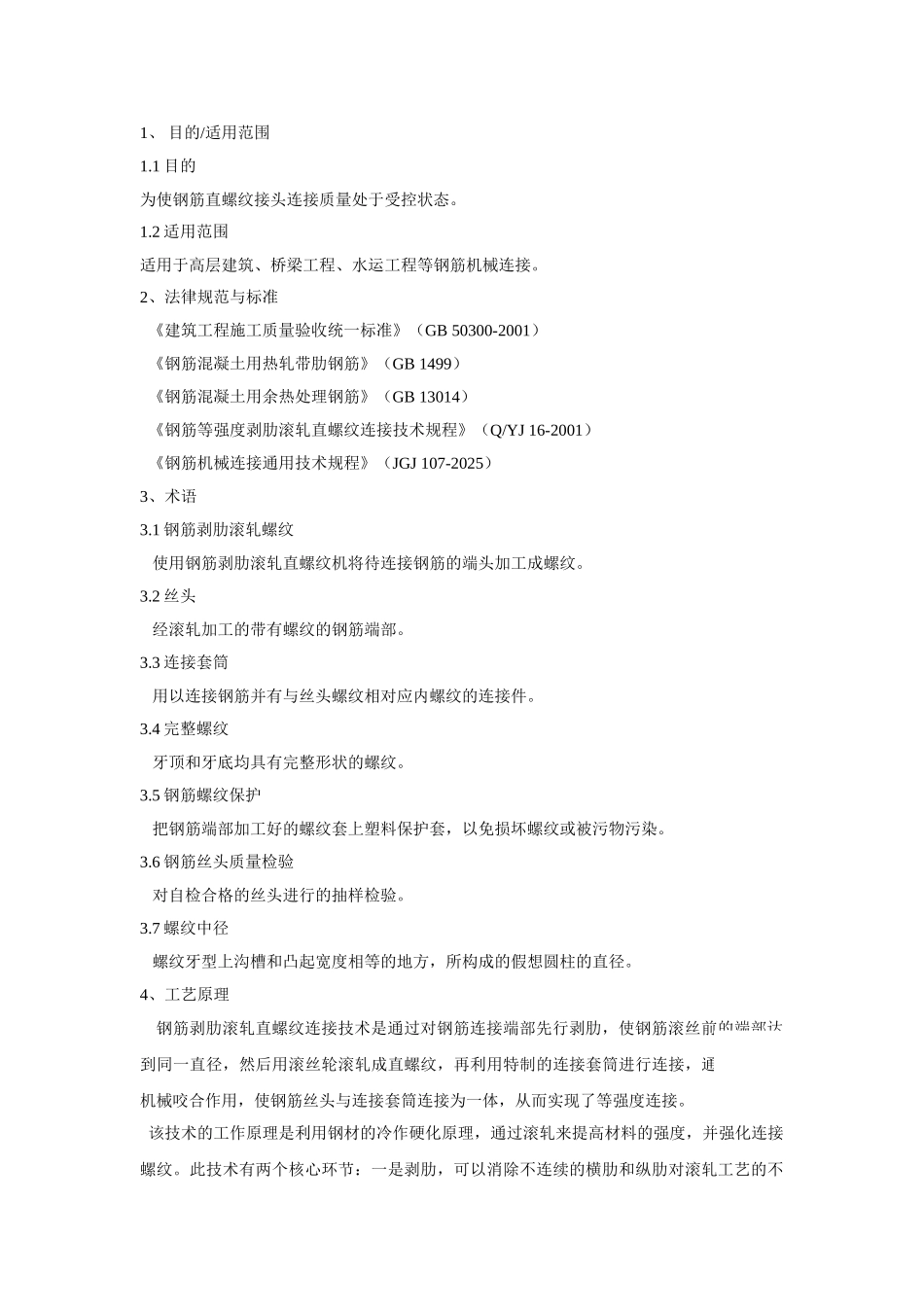

钢筋剥肋滚轧直螺纹连接技术作业指导书

1、 目的/适用范围1.1 目的为使钢筋直螺纹接头连接质量处于受控状态。1.2 适用范围适用于高层建筑、桥梁工程、水运工程等钢筋机械连接。2、法律规范与标准 《建筑工程施工质量验收统一标准》（GB 50300-2001） 《钢筋混凝土用热轧带肋钢筋》（GB 1499） 《钢筋混凝土用余热处理钢筋》（GB 13014） 《钢筋等强度剥肋滚轧直螺纹连接技术规程》（Q/YJ 16-2001） 《钢筋机械连接通用技术规程》（JGJ 107-2025）3、术语3.1 钢筋剥肋滚轧螺纹 使用钢筋剥肋滚轧直螺纹机将待连接钢筋的端头加工成螺纹。3.2 丝头 经滚轧加工的带有螺纹的钢筋端部。3.3 连接套筒 用以连接钢筋并有与丝头螺纹相对应内螺纹的连接件。3.4 完整螺纹 牙顶和牙底均具有完整形状的螺纹。3.5 钢筋螺纹保护 把钢筋端部加工好的螺纹套上塑料保护套，以免损坏螺纹或被污物污染。3.6 钢筋丝头质量检验 对自检合格的丝头进行的抽样检验。3.7 螺纹中径 螺纹牙型上沟槽和凸起宽度相等的地方，所构成的假想圆柱的直径。4、工艺原理钢筋剥肋滚轧直螺纹连接技术是通过对钢筋连接端部先行剥肋，使钢筋滚丝前的端部达到同一直径，然后用滚丝轮滚轧成直螺纹，再利用特制的连接套筒进行连接，通过套筒的机械咬合作用，使钢筋丝头与连接套筒连接为一体，从而实现了等强度连接。 该技术的工作原理是利用钢材的冷作硬化原理，通过滚轧来提高材料的强度，并强化连接螺纹。此技术有两个核心环节：一是剥肋，可以消除不连续的横肋和纵肋对滚轧工艺的不利影响，以及消除钢筋尺寸公差变化对加工螺纹尺寸所带来的影响，提高螺纹的精度和光洁度；二是滚轧螺纹，主要是对钢筋端部进行冷作强化，以提高螺纹的精度和强化效果。虽然剥肋后钢筋横截面面积有所减小，但冷作强化后钢筋强度的提高足以抵消截面减小的影响，从而能达到接头强度不小于钢筋母材强度的效果。5、特点5.1 接头强度高，连接质量稳定。螺纹经滚轧后材质发生硬化，强度约提高 6%-8%，使螺纹对母材的削弱大为减少，其抗拉强度是母材实际抗拉强度的 97%-100%，强度性能十分稳定；且螺纹精度高，直径大小一致，钢筋丝头螺纹与连接套筒相匹配，咬合紧密。5.2 丝头加工速度快，连接操作简单，提高了施工效率。剥肋、滚轧螺纹两道工序一次轴向进给即可完成，单个丝头加工平均用时一分钟，一名工人每台班可加工 300-500 个丝头；现场连接简便，需要一把力矩扳手配合，熟练工人连接一接头仅需要两分钟。5.3 应用范围...
