钢筋混凝土单向板肋梁楼盖课程设计指导书

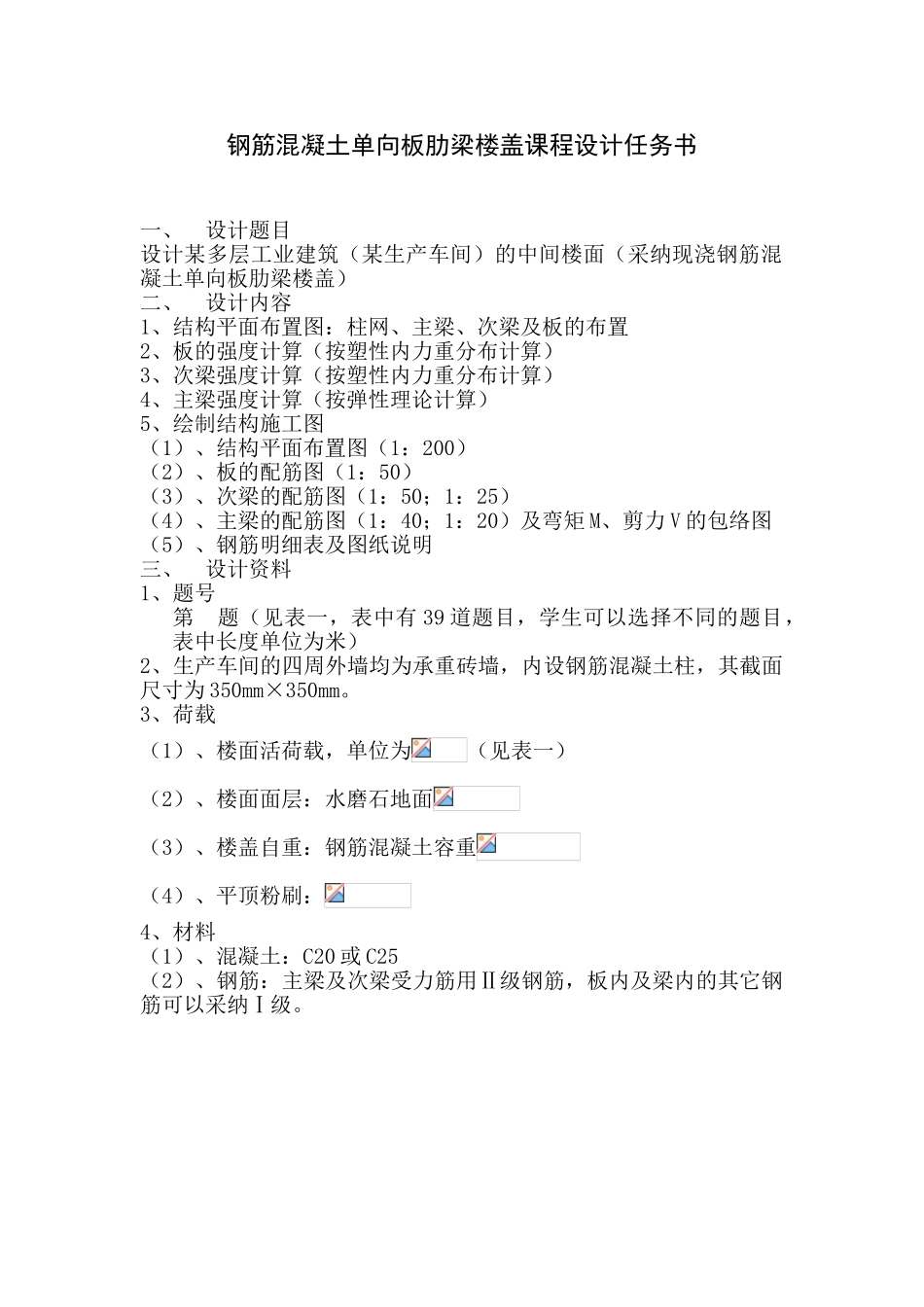

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面（采纳现浇钢筋混凝土单向板肋梁楼盖）二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩 M、剪力 V 的包络图（5）、钢筋明细表及图纸说明三、设计资料1、题号 第 题（见表一，表中有 39 道题目，学生可以选择不同的题目，表中长度单位为米）2、生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为 350mm×350mm。3、荷载（1）、楼面活荷载，单位为（见表一）（2）、楼面面层：水磨石地面（3）、楼盖自重：钢筋混凝土容重（4）、平顶粉刷：4、材料（1）、混凝土：C20 或 C25（2）、钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采纳Ⅰ级。5.56.06.57.07.58.031.2×18.912332.4×19.845678933.6×20.70 10111213141534.8×21.60 16171819202136.0×22.50 22232425262737.2×23.40 28293031323338.4×24.30 343536373839现浇钢筋混凝土单向板肋梁楼盖设计指导书一、平面结构布置：柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特别要求，故结构布置应满足有用经济的原则，并注意以下问题。1、柱网布置可为正方形或长方形。活 载题号L1*L2m)2、板跨一般为 1.7～2.7m，次梁跨度一般是 4.0～6.0m，主梁跨度则为 5.0～8.0m，同时宜为板跨的 3 倍（二道次梁）。3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超过 10%。二、板的设计（按塑性内力重分布计算）：1、板、次梁、主梁的截面尺寸确定。板厚 ，（当时，满足刚度要求，可不验算挠度）。次梁 ～， ～。主梁 ～， ～。2、板的计算简图： 板为多跨连续板，对于跨数超过五跨的等截面连续板，其各跨受荷相同，且跨差不超过 10%时，均可按五跨等跨度连续板计算。 当按塑性内力重分布计算时，其计算跨度： 中跨： 边跨： . ()3、荷载计算： 取 1m 宽板带计算： 面层 水磨石每平方米重×1 = 板自重 板厚×γ×1 = 平顶粉刷 每平方米重×1 = ...
