钢筋翻样CAD导入广联达

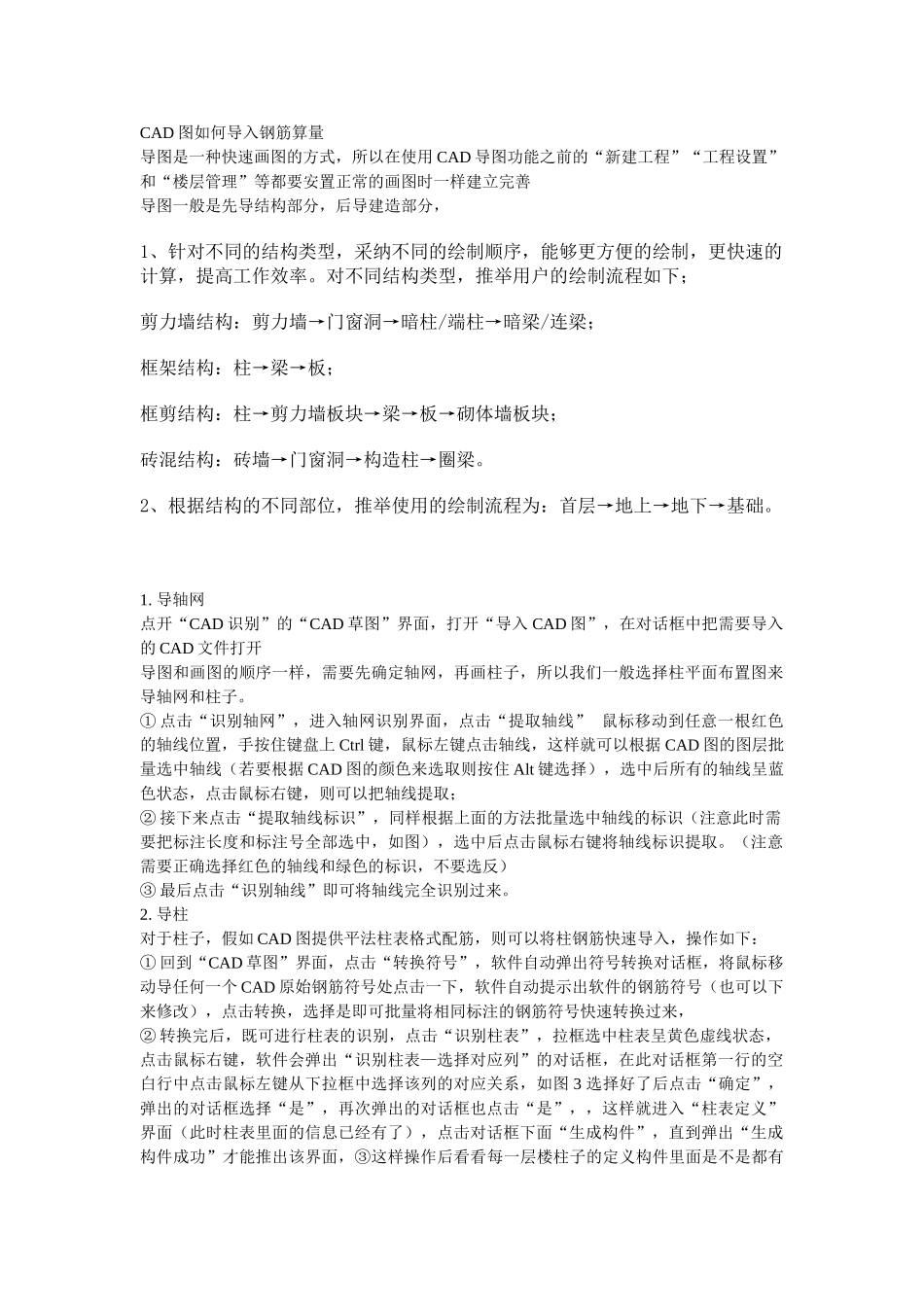

CAD 图如何导入钢筋算量导图是一种快速画图的方式，所以在使用 CAD 导图功能之前的“新建工程”“工程设置”和“楼层管理”等都要安置正常的画图时一样建立完善导图一般是先导结构部分，后导建造部分，1、针对不同的结构类型，采纳不同的绘制顺序，能够更方便的绘制，更快速的计算，提高工作效率。对不同结构类型，推举用户的绘制流程如下；剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构：柱→梁→板；框剪结构：柱→剪力墙板块→梁→板→砌体墙板块；砖混结构：砖墙→门窗洞→构造柱→圈梁。2、根据结构的不同部位，推举使用的绘制流程为：首层→地上→地下→基础。1. 导轴网点开“CAD 识别”的“CAD 草图”界面，打开“导入 CAD 图”，在对话框中把需要导入的 CAD 文件打开 导图和画图的顺序一样，需要先确定轴网，再画柱子，所以我们一般选择柱平面布置图来导轴网和柱子。① 点击“识别轴网”，进入轴网识别界面，点击“提取轴线” 鼠标移动到任意一根红色的轴线位置，手按住键盘上 Ctrl 键，鼠标左键点击轴线，这样就可以根据 CAD 图的图层批量选中轴线（若要根据 CAD 图的颜色来选取则按住 Alt 键选择），选中后所有的轴线呈蓝色状态，点击鼠标右键，则可以把轴线提取；② 接下来点击“提取轴线标识”，同样根据上面的方法批量选中轴线的标识（注意此时需要把标注长度和标注号全部选中，如图），选中后点击鼠标右键将轴线标识提取。（注意需要正确选择红色的轴线和绿色的标识，不要选反）③ 最后点击“识别轴线”即可将轴线完全识别过来。 2. 导柱对于柱子，假如 CAD 图提供平法柱表格式配筋，则可以将柱钢筋快速导入，操作如下：① 回到“CAD 草图”界面，点击“转换符号”，软件自动弹出符号转换对话框，将鼠标移动导任何一个 CAD 原始钢筋符号处点击一下，软件自动提示出软件的钢筋符号（也可以下来修改），点击转换，选择是即可批量将相同标注的钢筋符号快速转换过来，② 转换完后，既可进行柱表的识别，点击“识别柱表”，拉框选中柱表呈黄色虚线状态，点击鼠标右键，软件会弹出“识别柱表—选择对应列”的对话框，在此对话框第一行的空白行中点击鼠标左键从下拉框中选择该列的对应关系，如图 3 选择好了后点击“确定”，弹出的对话框选择“是”，再次弹出的对话框也点击“是”，，这样就进入“柱表定义”界面（此时柱表里面的信息已经有了），点击对话框下面“生成构件”，直到弹出“...
