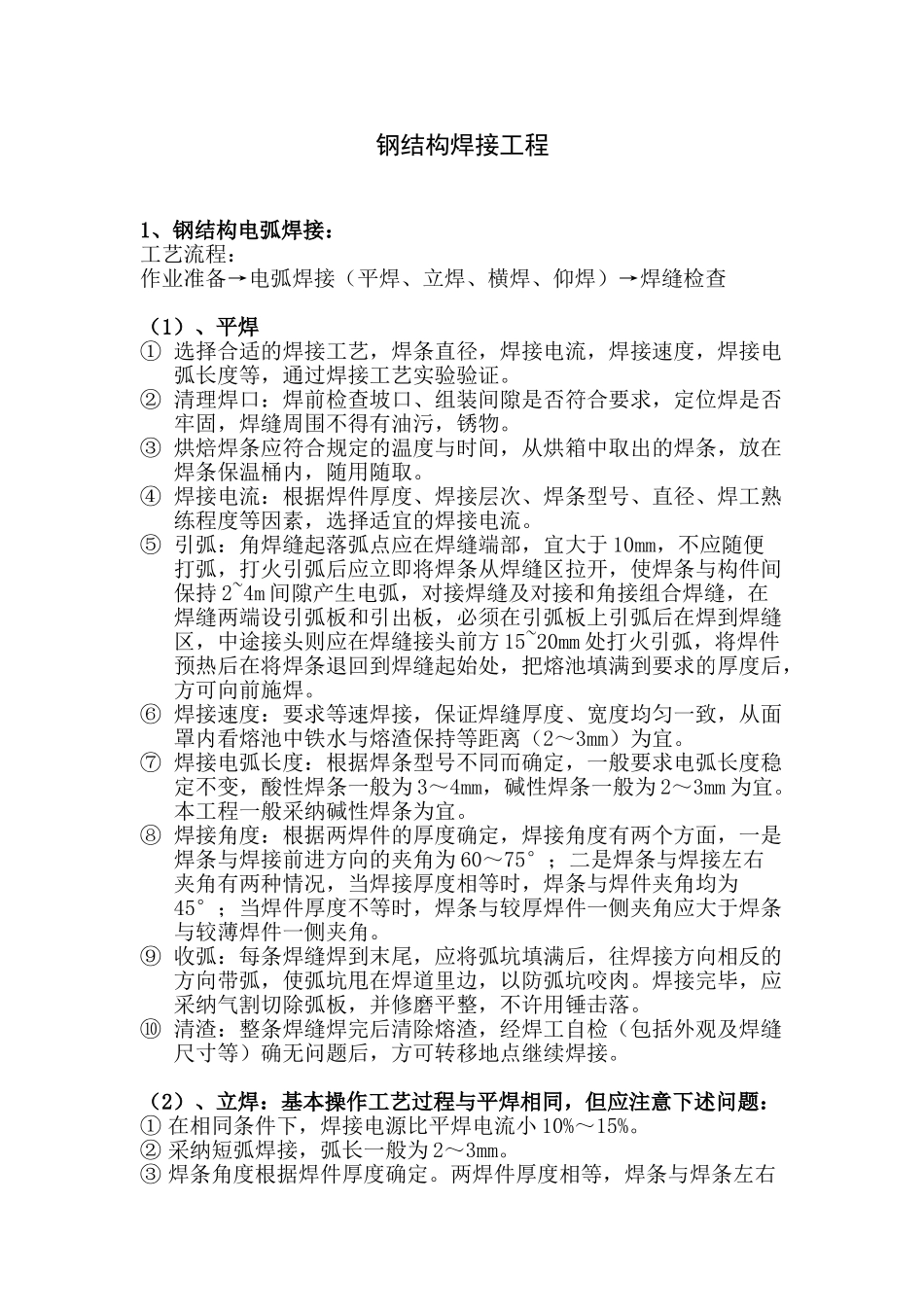

钢结构焊接工程1、钢结构电弧焊接：工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查（1）、平焊① 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺实验验证
② 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污，锈物
③ 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取
④ 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流
⑤ 引弧：角焊缝起落弧点应在焊缝端部，宜大于 10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持 2~4m 间隙产生电弧，对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后在焊到焊缝区，中途接头则应在焊缝接头前方 15~20mm 处打火引弧，将焊件预热后在将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊
⑥ 焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2～3mm）为宜
⑦ 焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为 3～4mm，碱性焊条一般为 2～3mm 为宜
本工程一般采纳碱性焊条为宜
⑧ 焊接角度：根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为 60～75°；二是焊条与焊接左右夹角有两种情况，当焊接厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角
⑨ 收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉
焊接完毕，应采纳气割切除弧板，并修磨平整，不许用锤击落
⑩ 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确
