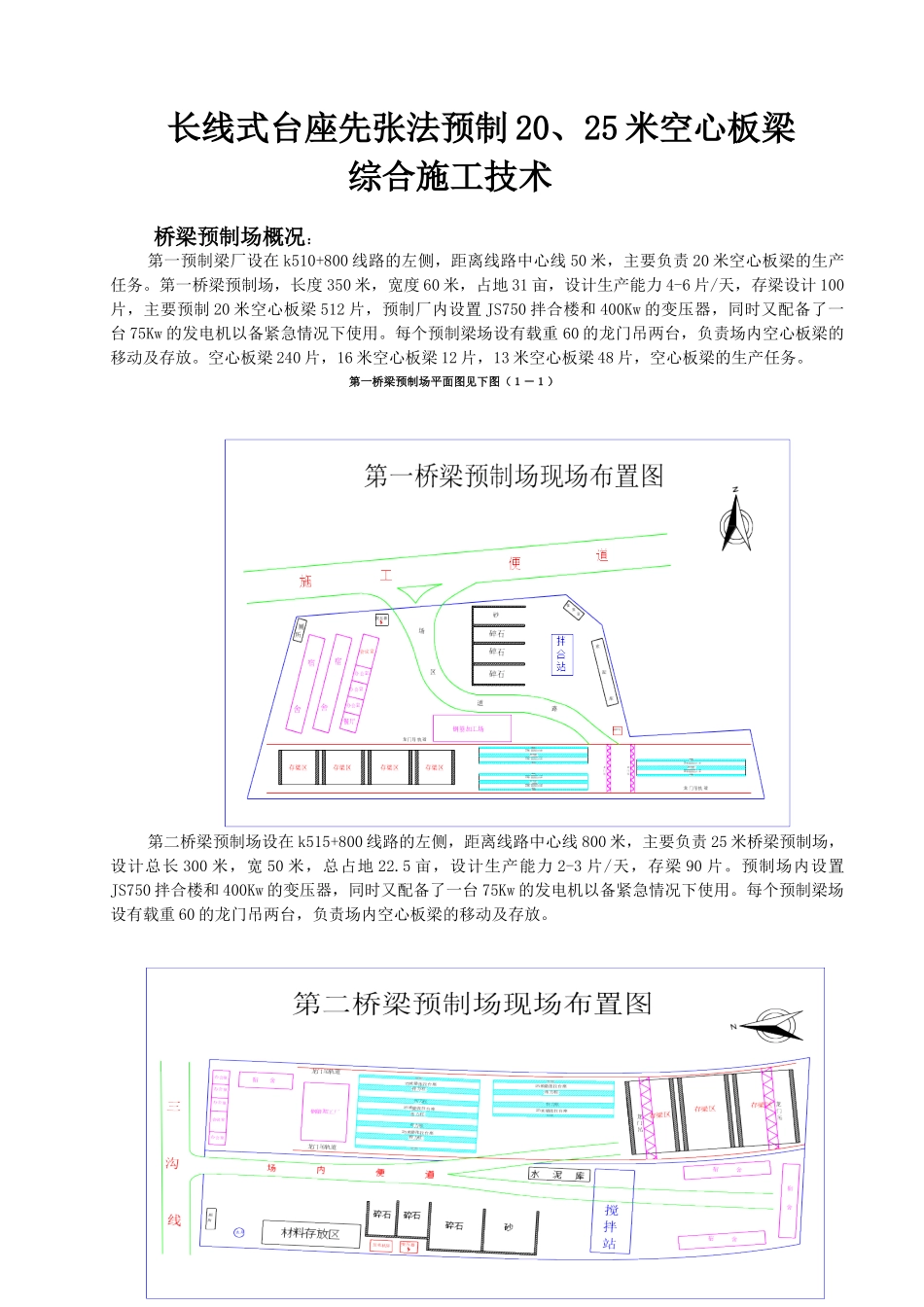

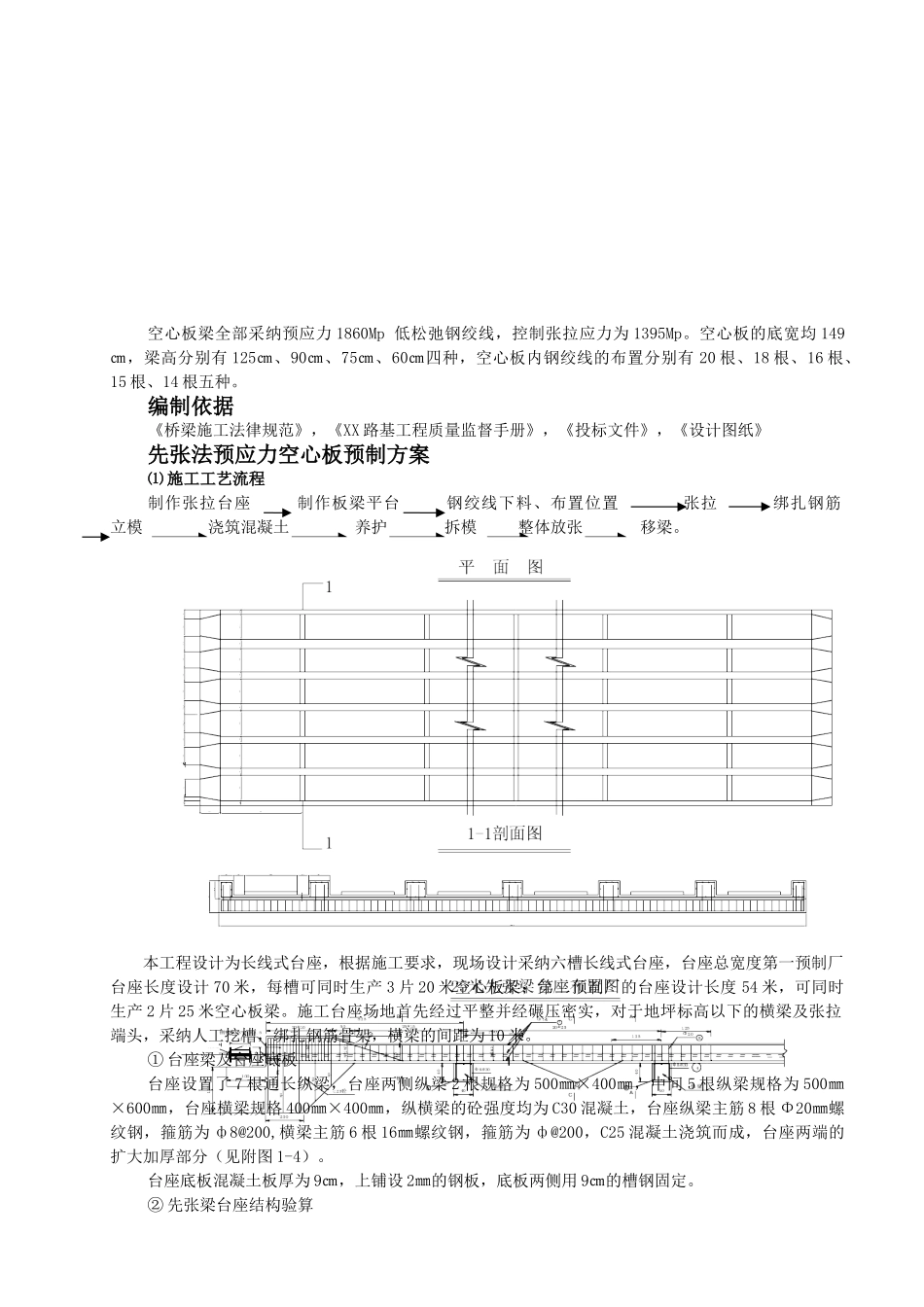

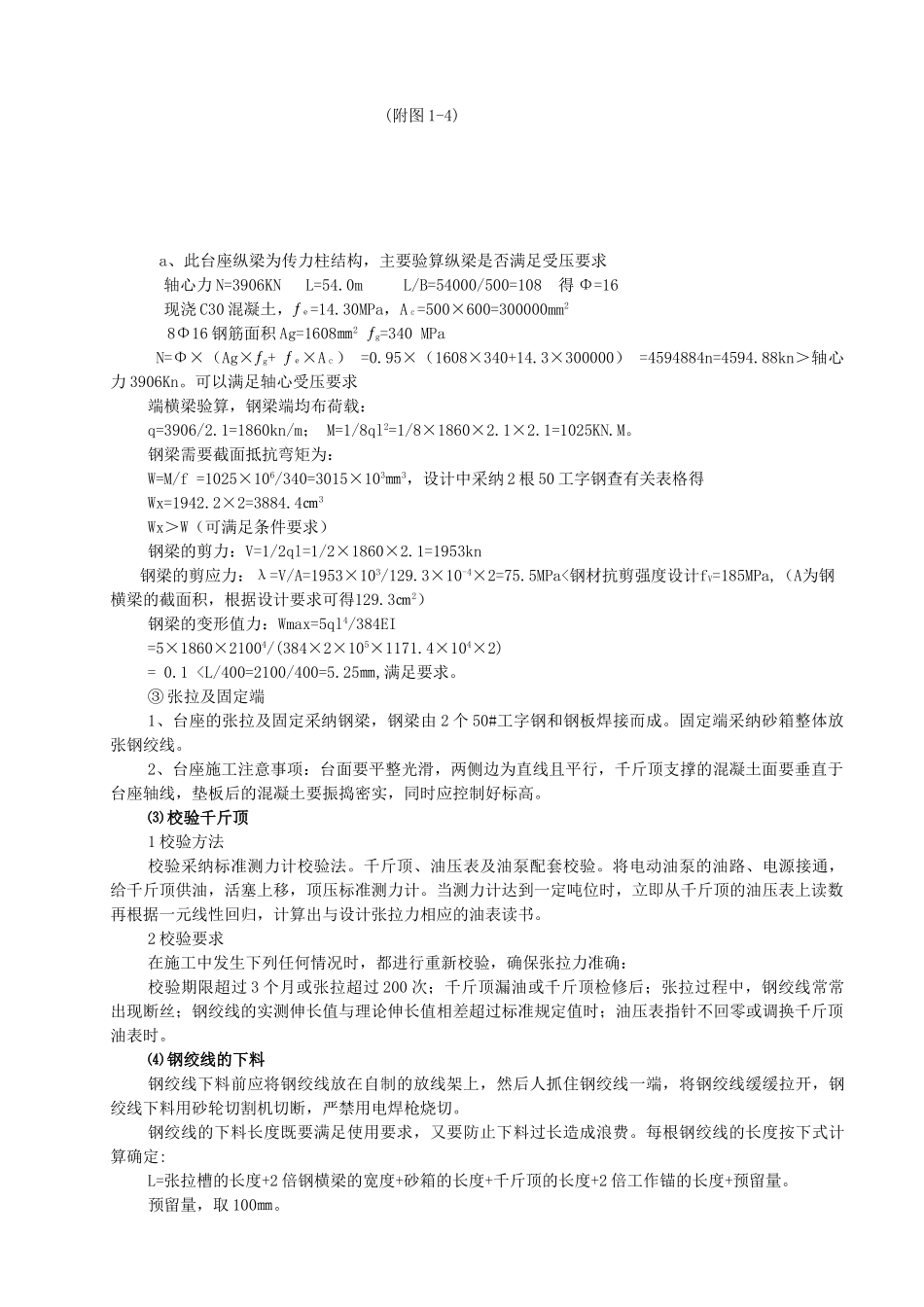

长线式台座先张法预制 20、25 米空心板梁综合施工技术 桥梁预制场概况：第一预制梁厂设在 k510+800 线路的左侧，距离线路中心线 50 米，主要负责 20 米空心板梁的生产任务。第一桥梁预制场，长度 350 米，宽度 60 米，占地 31 亩，设计生产能力 4-6 片/天，存梁设计 100片，主要预制 20 米空心板梁 512 片，预制厂内设置 JS750 拌合楼和 400Kw 的变压器，同时又配备了一台 75Kw 的发电机以备紧急情况下使用。每个预制梁场设有载重 60 的龙门吊两台，负责场内空心板梁的移动及存放。空心板梁 240 片，16 米空心板梁 12 片，13 米空心板梁 48 片，空心板梁的生产任务。第一桥梁预制场平面图见下图（１－１）第二桥梁预制场设在 k515+800 线路的左侧，距离线路中心线 800 米，主要负责 25 米桥梁预制场，设计总长 300 米，宽 50 米，总占地 22.5 亩，设计生产能力 2-3 片/天，存梁 90 片。预制场内设置JS750 拌合楼和 400Kw 的变压器，同时又配备了一台 75Kw 的发电机以备紧急情况下使用。每个预制梁场设有载重 60 的龙门吊两台，负责场内空心板梁的移动及存放。第二桥梁预制场平面布置图见下图（１－２） 空心板梁全部采纳预应力 1860Mp 低松弛钢绞线，控制张拉应力为 1395Mp。空心板的底宽均 149㎝，梁高分别有 125㎝、90㎝、75㎝、60㎝四种，空心板内钢绞线的布置分别有 20 根、18 根、16 根、15 根、14 根五种。编制依据《桥梁施工法律规范》，《XX 路基工程质量监督手册》，《投标文件》，《设计图纸》先张法预应力空心板预制方案⑴ 施工工艺流程制作张拉台座 制作板梁平台 钢绞线下料、布置位置 张拉 绑扎钢筋 立模 浇筑混凝土 养护 拆模 整体放张 移梁。 ⑵ 台座设计25 米先张梁长线式台座平面图（见下图１-３）本工程设计为长线式台座，根据施工要求，现场设计采纳六槽长线式台座，台座总宽度第一预制厂台座长度设计 70 米，每槽可同时生产 3 片 20 米空心板梁；第二预制厂的台座设计长度 54 米，可同时生产 2 片 25 米空心板梁。施工台座场地首先经过平整并经碾压密实，对于地坪标高以下的横梁及张拉端头，采纳人工挖槽，绑扎钢筋骨架，横梁的间距为 10 米。① 台座梁及台座底板台座设置了 7 根通长纵梁，台座两侧纵梁 2 根规格为 500㎜×400㎜，中间 5 根纵梁规格为 500㎜×600㎜，台座横梁规格 400㎜×400㎜，纵横梁的...
