防水节点构造图

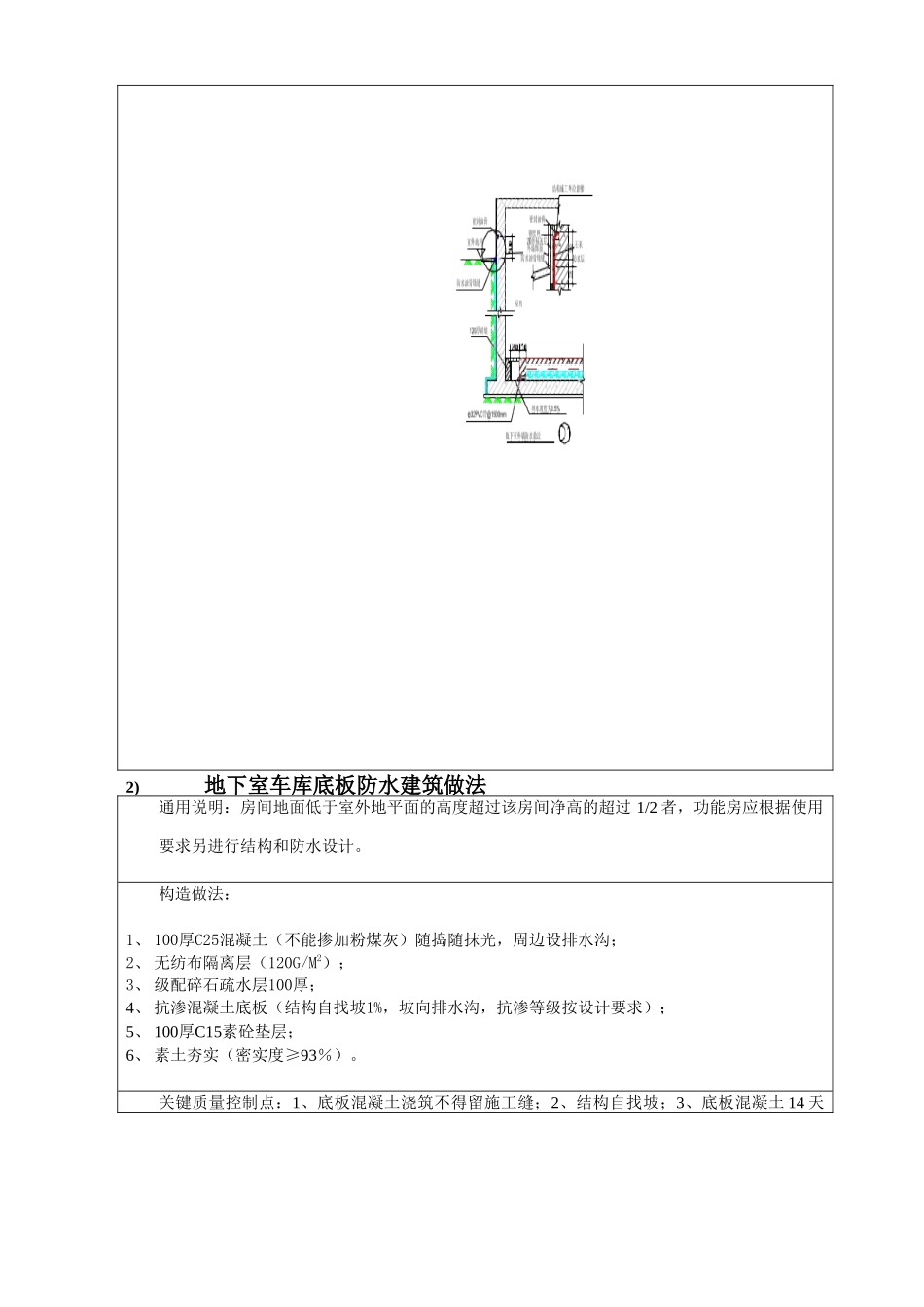

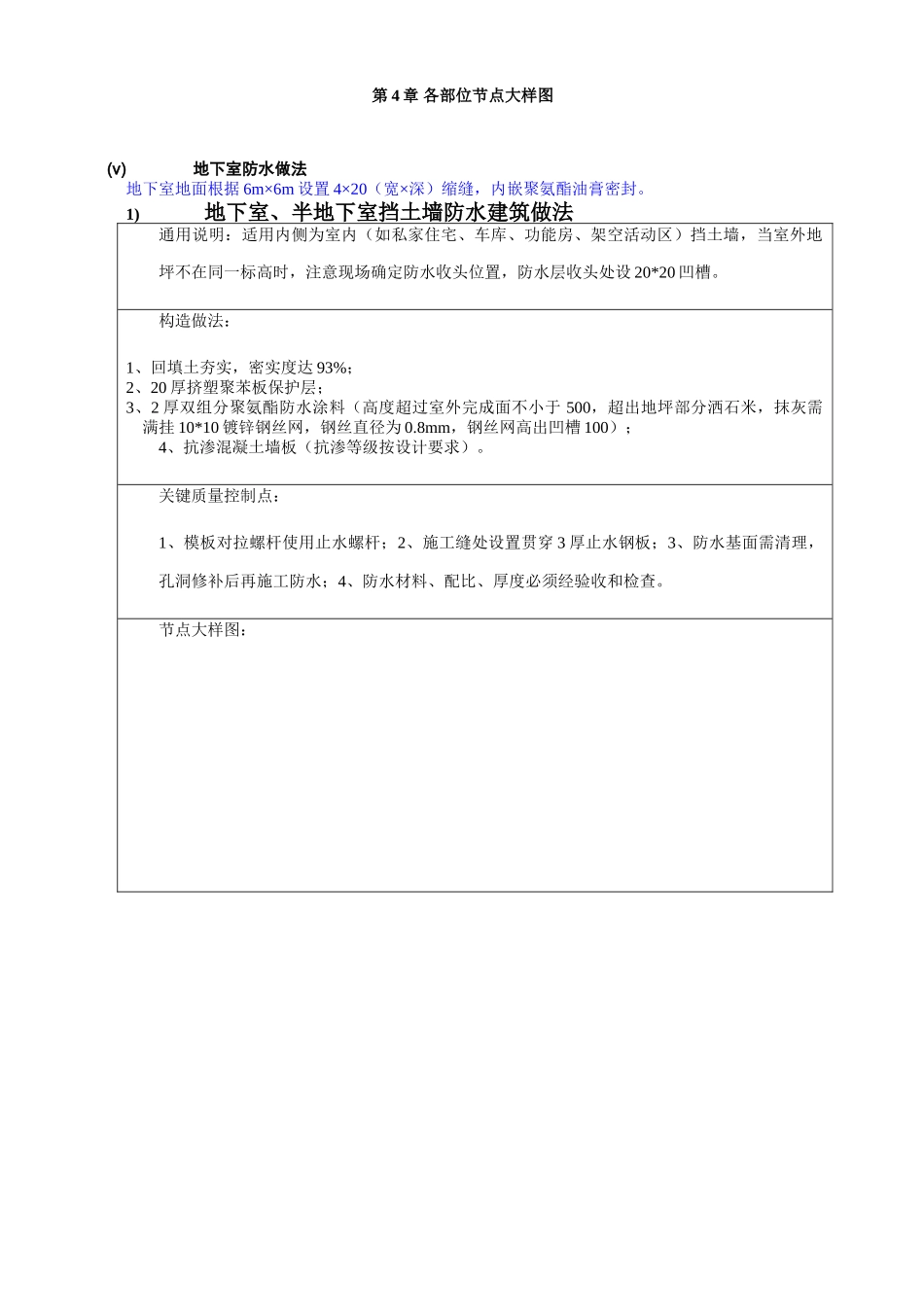

第 3 章 防水部位构造通用做法说明(i)结构降板1)非沉箱式卫生间降板 80，设地漏；2)沉箱式卫生间降板 350（可根据周边的梁高确定），箱底设侧排地漏；3)有保温要求的露台降板 250，无保温要求的露台降板 100，当下部空间不能采纳降板形式的，改用反坎或反梁做法；4)厨房降板 50；5)阳台降板 100；6)突出外墙的构造板（包括雨棚、空调板等）降板 200 或加 200 高混凝土反坎（反坎与主体一次浇筑完成）；(ii)反坎设置1)卫生间周边墙体下设 200 高同墙体厚混凝土反坎；2)外墙加气混凝土砌块必须设置 100 高混凝土导墙。3)高度不超过 1.5m 的屋面女儿墙全部为现浇砼结构，超过 1.5m 高采纳砖砌时，间距小于3m 设置 180*墙厚的构造柱，配 4ф12 纵筋及 ф6@200 箍筋，压顶为 120*墙厚，配 2ф12 纵筋及ф6@200 箍筋。4)室外楼梯临边、与房间墙体的交接处设置 200 高混凝土反梁或反坎，楼梯板嵌入墙体。5)屋面、露台和房间墙体的交接处设置 350 高的混凝土反梁或反坎；(iii)淋蓄水试验1)屋面结构板、露台结构板、阳台结构板、卫生间结构板、楼板吊洞 48 小时蓄水试验；2)外墙抹灰完成后进行淋水试验，水压力为 2 公斤，流量为 0.5L/S*m（水管管长），PVC 管为 Φ25，孔距 100mm；建筑物层数在 12 层以下的，淋水时间为 12 小时，13～22 层淋水16 小时；23～33 层淋水 24 小时。淋水在第一遍面漆完成后进行。3)装修阶段必须采纳带水作业，提前发现渗漏隐患；(iv)其他1)所有窗台板必须浇筑同墙宽 100 高 C20 混凝土浇筑压板，每边伸入墙内不少于150mm；2)屋面、顶板的结构反梁内需预留 Φ50PVC 排水管；3)花池四周设混凝土池壁，花池必须设排水孔，覆土花池做滤水层；4)所有防水基层阴阳角位必须做成圆角和倒角；5)屋面、露台设置盲沟排汽；6)凡安装给排水立管设置管卡穿透防水层或有防水要求的外墙时，管卡钻孔位置必须采纳细砂防水砂浆封堵密实；7)卫生间淋浴房及浴缸 JS 防水层高出建筑完成面 2.0m；8)首层建筑墙体设置一道防潮层，与室外地坪交接处设置一道圈梁。凡节点大样与上述说明矛盾的，以节点大样要求为准。第 4 章 各部位节点大样图(v)地下室防水做法地下室地面根据 6m×6m 设置 4×20（宽×深）缩缝，内嵌聚氨酯油膏密封。1)地下室、半地下室挡土墙防水建筑做法通用说明：适用内侧为室内（如私家住宅、车库、功能房、架空活动区）挡土墙，当室外地坪不在同一标高时，注意...
