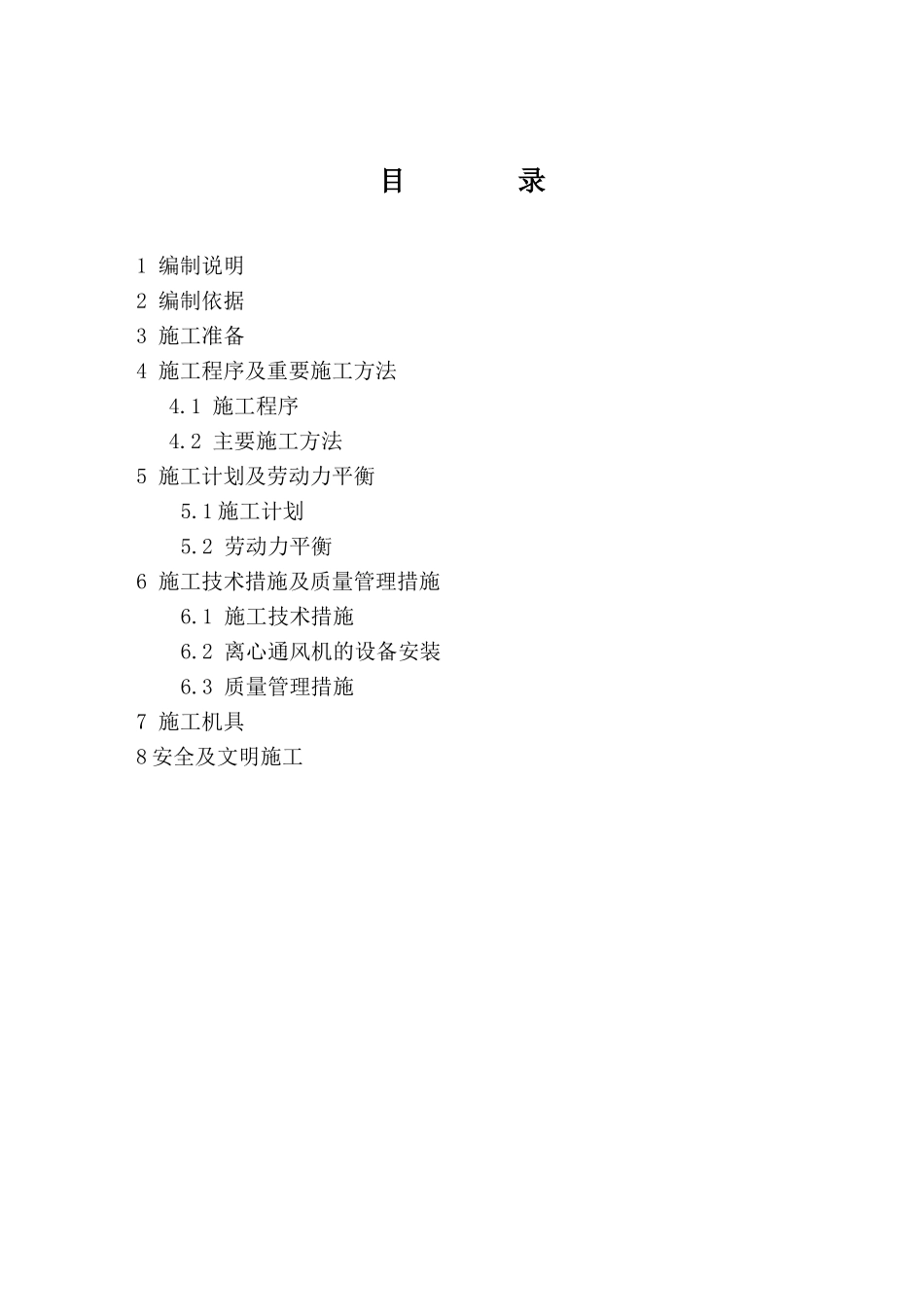

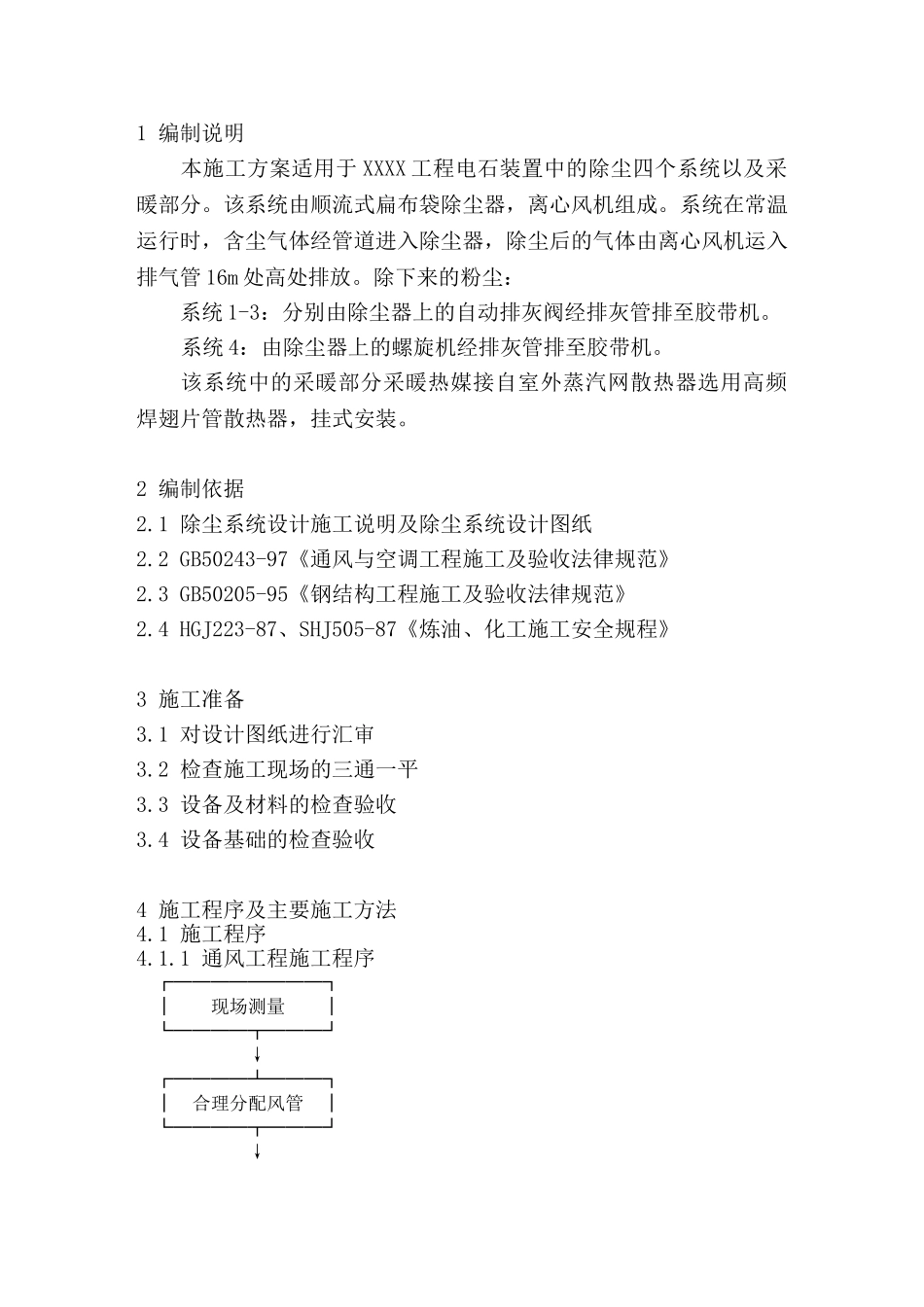

除尘系统施工方案 目 录1 编制说明2 编制依据3 施工准备4 施工程序及重要施工方法 4.1 施工程序 4.2 主要施工方法5 施工计划及劳动力平衡5.1 施工计划5.2 劳动力平衡6 施工技术措施及质量管理措施6.1 施工技术措施6.2 离心通风机的设备安装6.3 质量管理措施7 施工机具8 安全及文明施工 1 编制说明本施工方案适用于 XXXX 工程电石装置中的除尘四个系统以及采暖部分。该系统由顺流式扁布袋除尘器，离心风机组成。系统在常温运行时，含尘气体经管道进入除尘器，除尘后的气体由离心风机运入排气管 16m 处高处排放。除下来的粉尘： 系统 1-3：分别由除尘器上的自动排灰阀经排灰管排至胶带机。系统 4：由除尘器上的螺旋机经排灰管排至胶带机。该系统中的采暖部分采暖热媒接自室外蒸汽网散热器选用高频焊翅片管散热器，挂式安装。2 编制依据2.1 除尘系统设计施工说明及除尘系统设计图纸2.2 GB50243-97《通风与空调工程施工及验收法律规范》2.3 GB50205-95《钢结构工程施工及验收法律规范》2.4 HGJ223-87、SHJ505-87《炼油、化工施工安全规程》3 施工准备3.1 对设计图纸进行汇审3.2 检查施工现场的三通一平3.3 设备及材料的检查验收3.4 设备基础的检查验收4 施工程序及主要施工方法4.1 施工程序4.1.1 通风工程施工程序 ┌────────┐ │ 现场测量 │ └────┬───┘ ↓ ┌────┴───┐ │ 合理分配风管 │ └────┬───┘ ↓ ┌────┴───┐ ┌──────┐ │ 风管制作下料 │ │ 法兰弯制 │ └────┬───┘ └──┬───┘ ↓ ↓ ┌────┴───┐ ┌──┴───┐ │现场工厂化制作 │ │ 法兰打孔 │ └────┬───┘ └──┬───┘ ↓ ↓ ┌────┴───┐ ┌──┴───┐ │ 风管、法兰铆接 ├──←──┤ 法兰防腐 │ └────┬───┘ └──────┘ ↓ ┌────┴───┐ │ 风管部件制作 │ └────┬───┘ ↓ ┌────┴───┐ │风管支、吊架制作│ └────┬───┘ ↓ ┌────┴───┐ │ 支、吊架安装 │ └────┬───┘ ↓ ┌────┴───┐ │ 风机安装 │ └────┬───┘ ↓ ┌────┴───┐ │ 风管安装 │ └────┬───┘ ↓ ┌────┴───┐ │ 找正加固 │ └────┬─...
