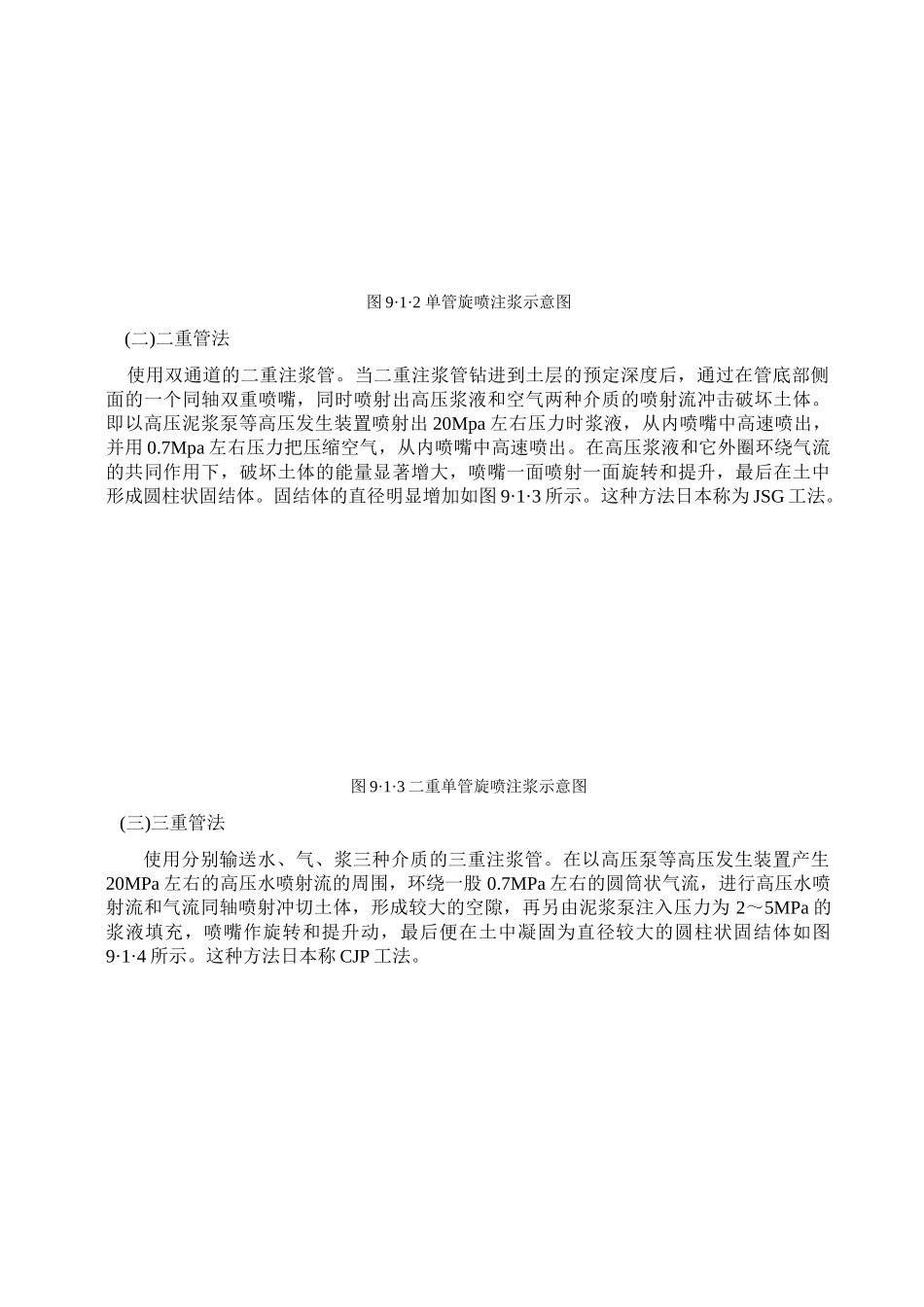

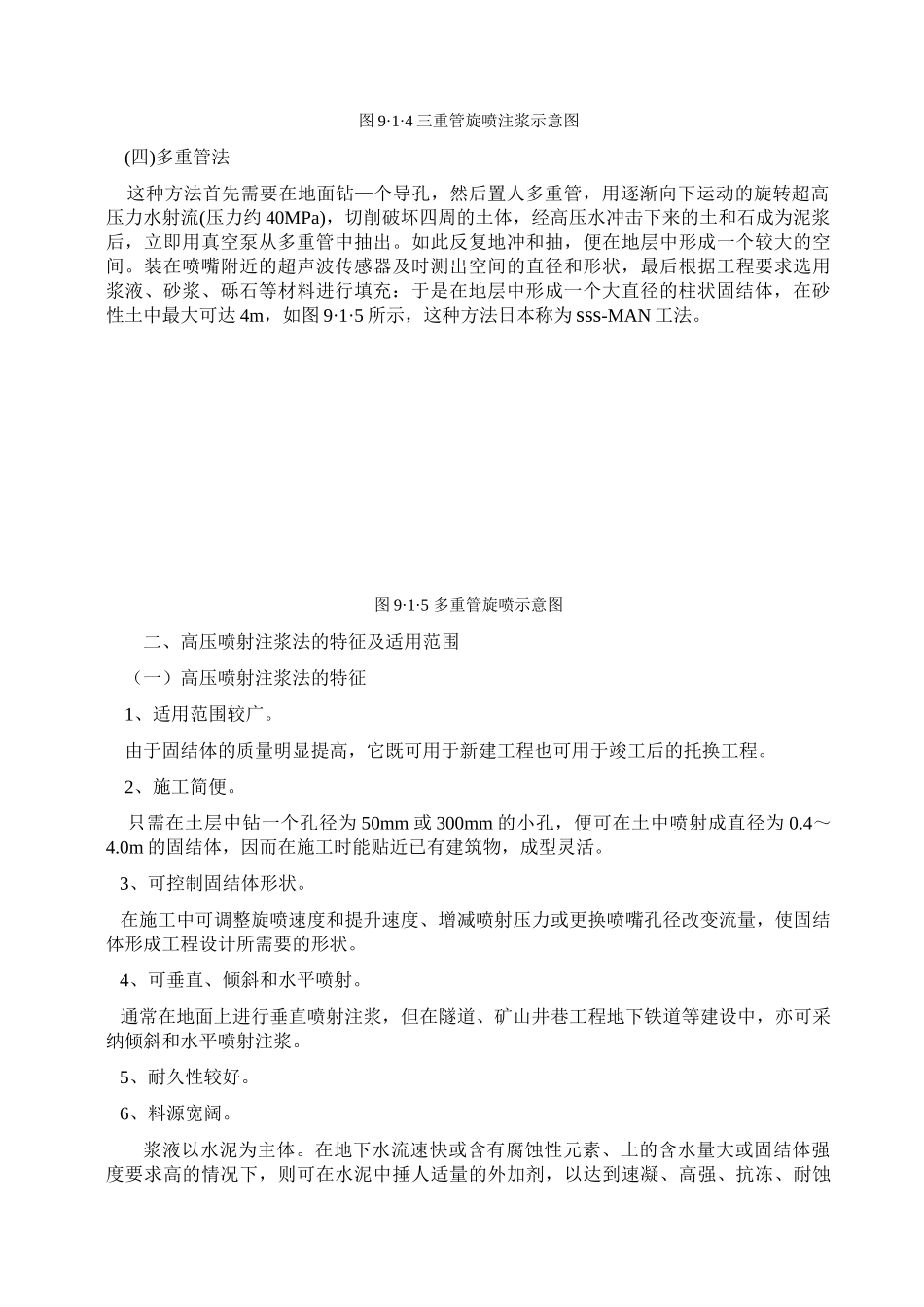

第九章 高压喷射注浆法第一节 概述高压喷射注浆法是 60 年代后期创始于日本，它是利用钻机把带有喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆液或水成为 20MPa 左右的高压流从喷嘴中喷射出来，冲击破坏土体，同时钻杆以一定速度渐渐向上提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个固结体。固结体的形状和喷射流移动方向有关。一般分为旋转喷射(简称旋喷)、定向喷射(简称定喷)和摆动喷射(简称摆喷)三种型式如图 9·1·1 所示。图 9·1·1 高压喷射注浆的三种形式旋喷法施工时，喷嘴一面喷射一面旋转并提升，固结体呈圆柱状。主要用于加固地基，提高地基土的抗剪强度，改善土的变形性质；也可组成闭合的帷幕，用于截阻地下水流和治理流砂。旋喷法施工后，在地基中形成的圆柱体称为旋喷桩。定喷法施工时，喷嘴一面喷射一面提升，喷射的方向固定不变，固结体形如板状或壁状。摆喷法施工时喷嘴一面喷射一面提升，喷射的方向呈较小角度来回摇动，固结体形如较厚的墙板状。 定喷及摆喷两种方法通常用于基坑防渗、改善地基土的水流性质和稳定边坡等工程。一、高压喷射注浆法的工艺类型 当前高压喷射注浆法的基本工艺类型有：单管法、二重管法、三重管法和多重管法等四种方法。 （一）单管法单管旋喷注浆法是利用钻机把安装在注浆管(单管)底部侧面的特别喷嘴，置入土层预定深度后，用高压泥浆泵等装置，以 20Mpa 左右的压力，把浆液从喷嘴中喷射出去冲击破坏土体，同时借助注浆管的旋转和提升运动，使浆液与从土体上崩落下来的土搅拌混合，经一定时间凝固，便在土中形成圆柱状的固结体，如图 9·1·2 所示。这种工法日本称为CCP 工法：图 9·1·2 单管旋喷注浆示意图 (二)二重管法 使用双通道的二重注浆管。当二重注浆管钻进到土层的预定深度后，通过在管底部侧面的一个同轴双重喷嘴，同时喷射出高压浆液和空气两种介质的喷射流冲击破坏土体。即以高压泥浆泵等高压发生装置喷射出 20Mpa 左右压力时浆液，从内喷嘴中高速喷出，并用 0.7Mpa 左右压力把压缩空气，从内喷嘴中高速喷出。在高压浆液和它外圈环绕气流的共同作用下，破坏土体的能量显著增大，喷嘴一面喷射一面旋转和提升，最后在土中形成圆柱状固结体。固结体的直径明显增加如图 9·1·3 所示。这种方法日本称为 JSG 工法。图 9·1·3 二重单管旋喷注浆示意图 (三)三重管法使用分别输送水、气、浆三种介质的三重注浆管。在以高压泵等高压...
