高层剪力墙结构住宅楼卸料平台施工方案VIP专享

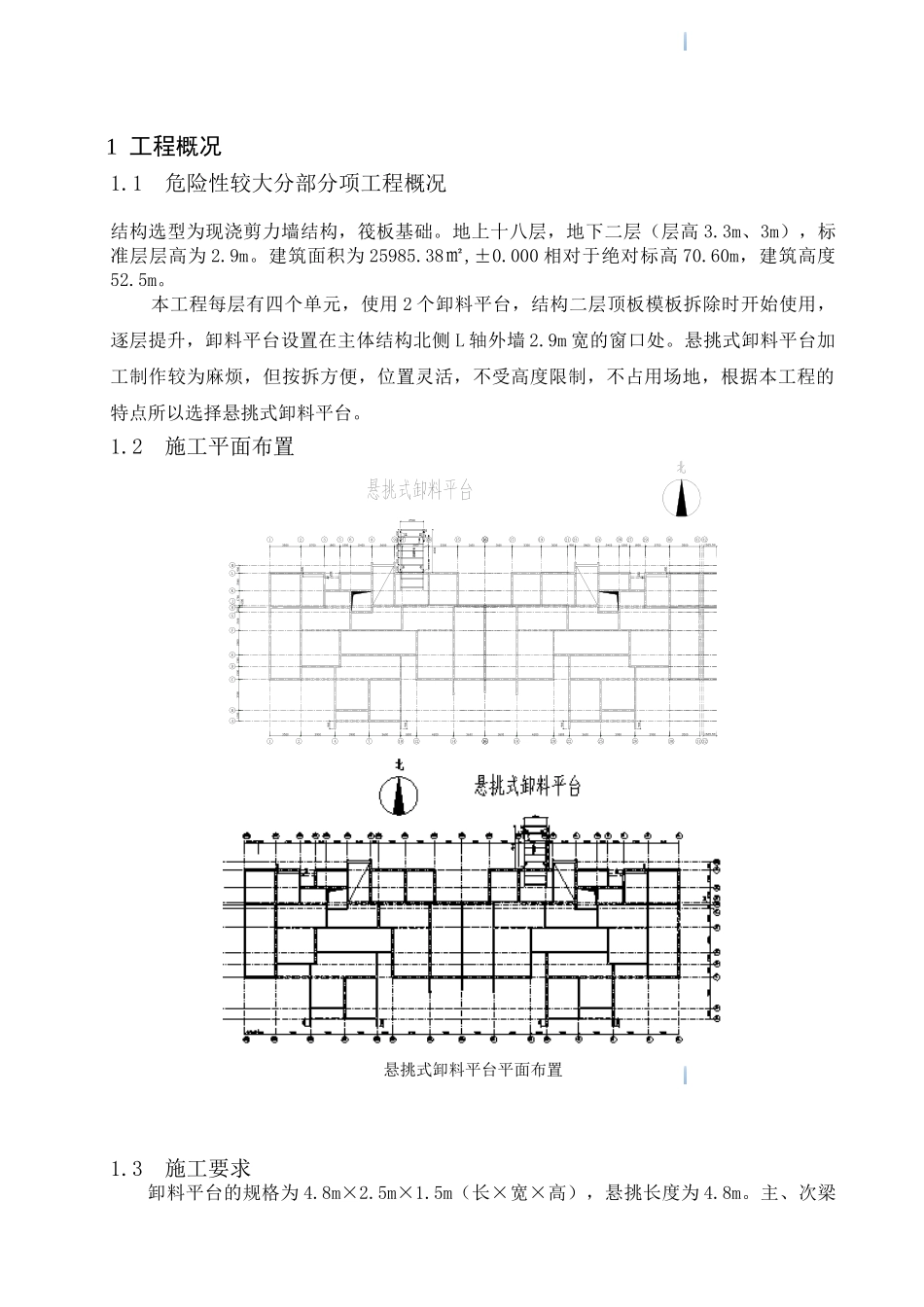

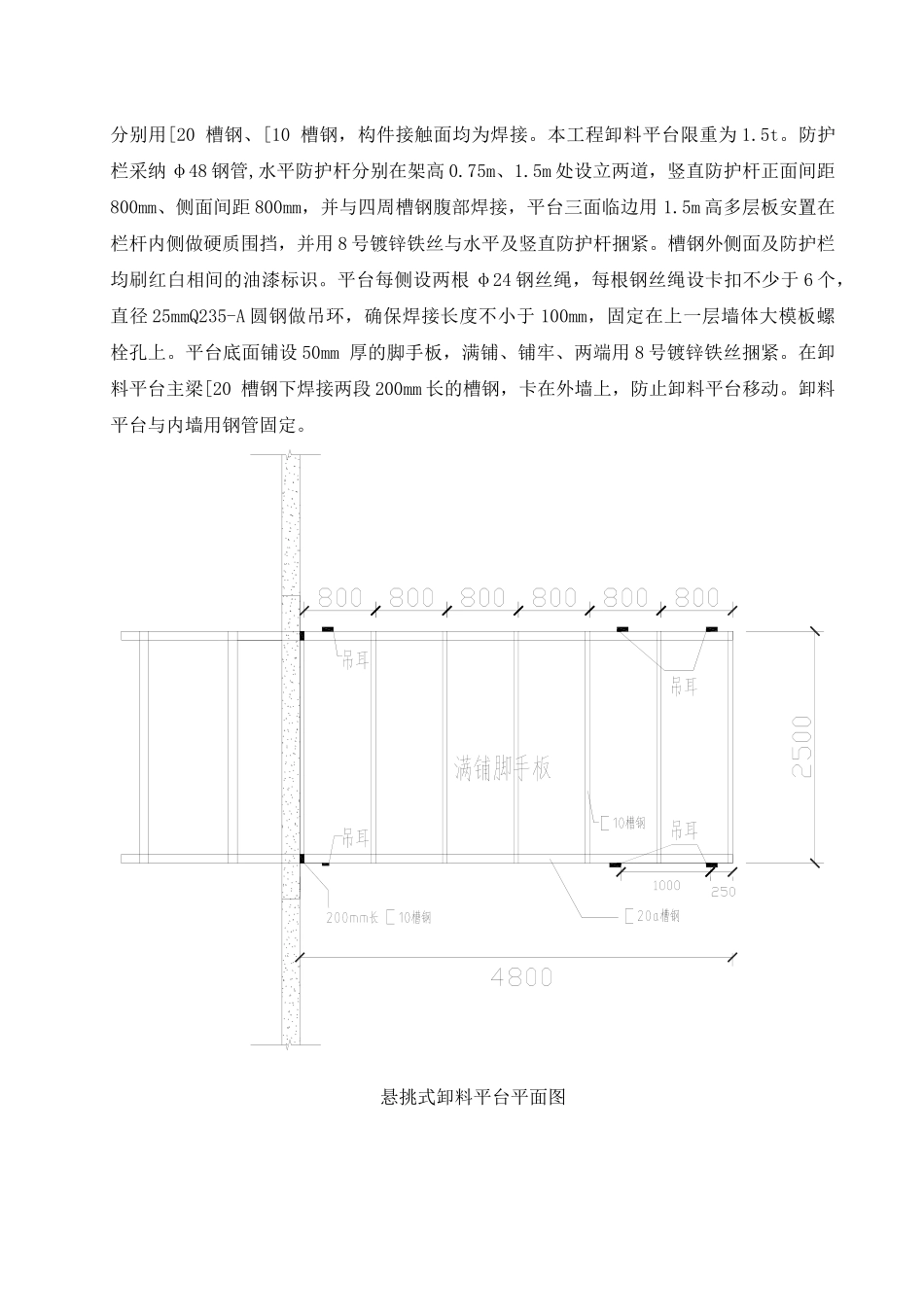

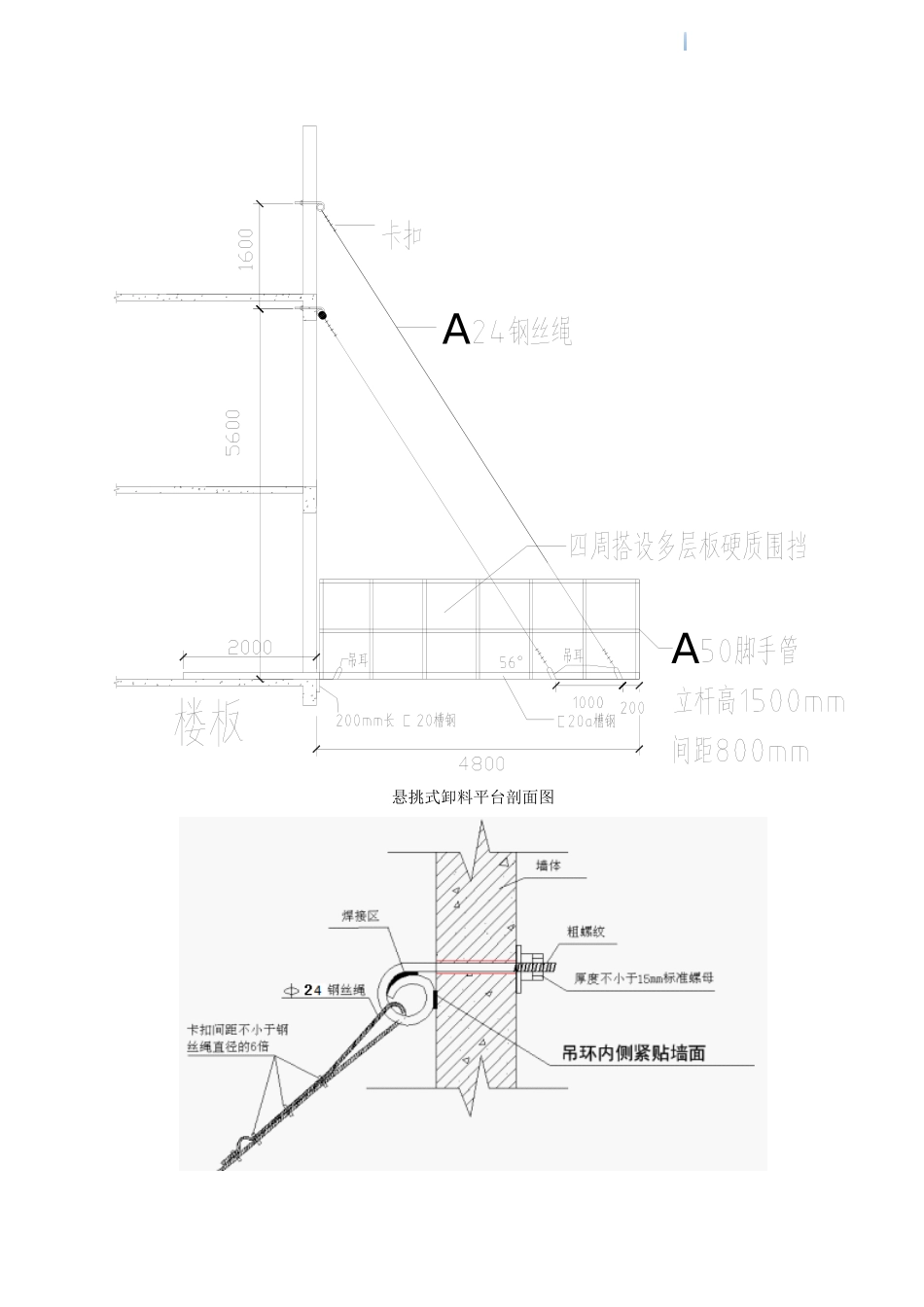

1 工程概况1.1 危险性较大分部分项工程概况 结构选型为现浇剪力墙结构，筏板基础。地上十八层，地下二层（层高 3.3m、3m），标准层层高为 2.9m。建筑面积为 25985.38㎡,±0.000 相对于绝对标高 70.60m，建筑高度52.5m。本工程每层有四个单元，使用 2 个卸料平台，结构二层顶板模板拆除时开始使用，逐层提升，卸料平台设置在主体结构北侧 L 轴外墙 2.9m 宽的窗口处。悬挑式卸料平台加工制作较为麻烦，但按拆方便，位置灵活，不受高度限制，不占用场地，根据本工程的特点所以选择悬挑式卸料平台。1.2 施工平面布置3232 123568911131516LKJHGFEDCBAM12471012141631302927262423211917163130282522201816悬挑式卸料平台平面布置1.3 施工要求卸料平台的规格为 4.8m×2.5m×1.5m（长×宽×高），悬挑长度为 4.8m。主、次梁分别用[20 槽钢、[10 槽钢，构件接触面均为焊接。本工程卸料平台限重为 1.5t。防护栏采纳 φ48 钢管,水平防护杆分别在架高 0.75m、1.5m 处设立两道，竖直防护杆正面间距800mm、侧面间距 800mm，并与四周槽钢腹部焊接，平台三面临边用 1.5m 高多层板安置在栏杆内侧做硬质围挡，并用 8 号镀锌铁丝与水平及竖直防护杆捆紧。槽钢外侧面及防护栏均刷红白相间的油漆标识。平台每侧设两根 φ24 钢丝绳，每根钢丝绳设卡扣不少于 6 个，直径 25mmQ235-A 圆钢做吊环，确保焊接长度不小于 100mm，固定在上一层墙体大模板螺栓孔上。平台底面铺设 50mm 厚的脚手板，满铺、铺牢、两端用 8 号镀锌铁丝捆紧。在卸料平台主梁[20 槽钢下焊接两段 200mm 长的槽钢，卡在外墙上，防止卸料平台移动。卸料平台与内墙用钢管固定。 悬挑式卸料平台平面图 AA悬挑式卸料平台剖面图吊环节点做法详图1.4 技术保证条件1.4.1 悬挑式槽钢平台应按现卸料行的相应法律规范进行设计，其结构构造应能防止左右晃动，计算书及图纸应编入施工方案。1.4.2 悬挑式槽钢卸料平台的搁支点与上部拉接点，必须位于建筑物上，不得设置在脚手架等施工设备上。1.4.3 钢丝绳构造上两边各设前后两道，两道中的每一道均应作单道受力计算。钢丝绳与水平钢梁的夹角最好在 45-60 度；墙体（结构）上的吊点螺栓预留孔位置的选择应使钢丝绳与平台两侧垂直面的夹角不大于 5°。1.4.4 应设置 4 个经过验算的吊环，吊运平台时应使用卡环，不得使用吊钩直接钩挂吊环。悬挑式钢平台两侧的下吊点应设置在护栏外边，并确保建筑结构、脚手架...
