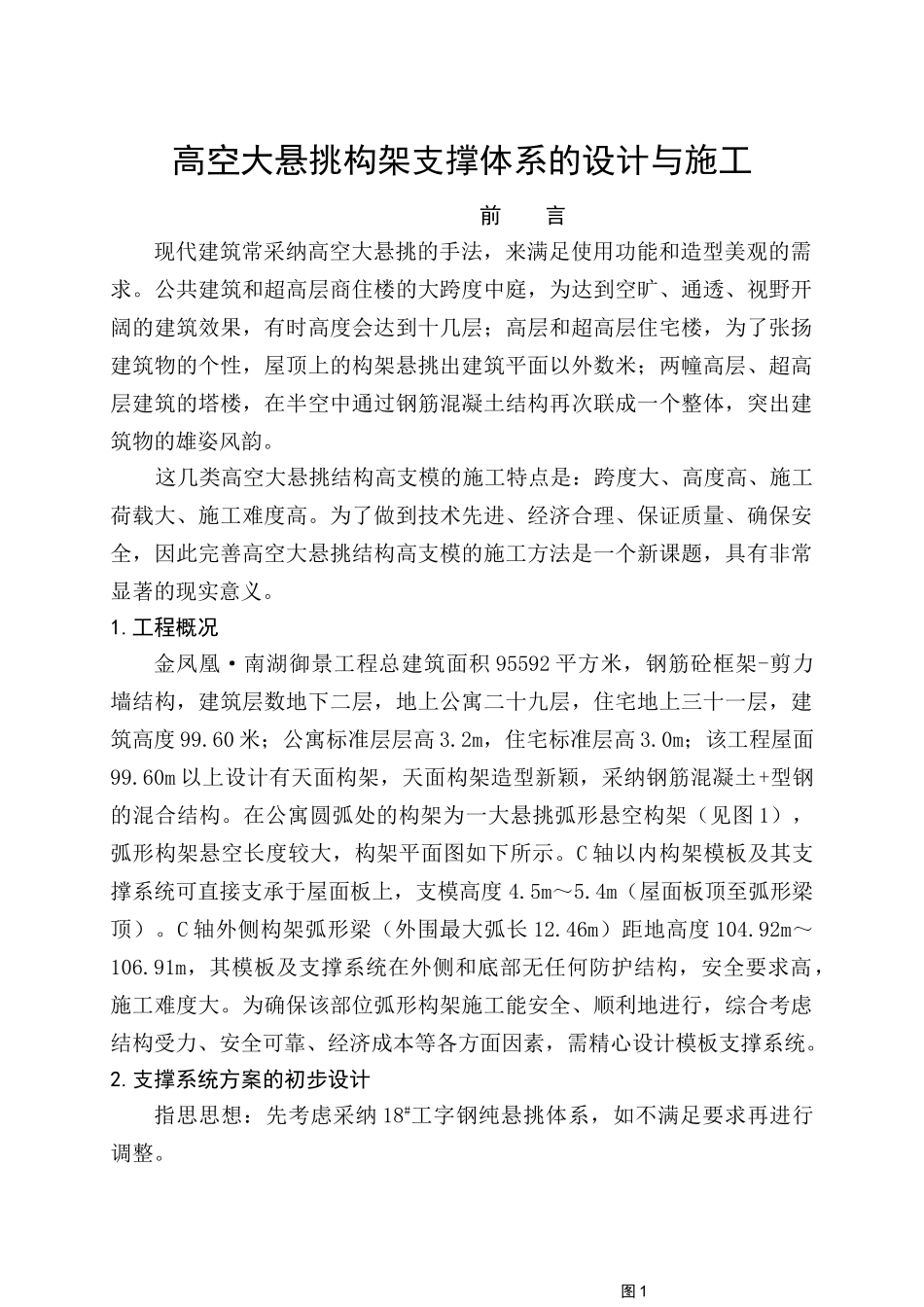

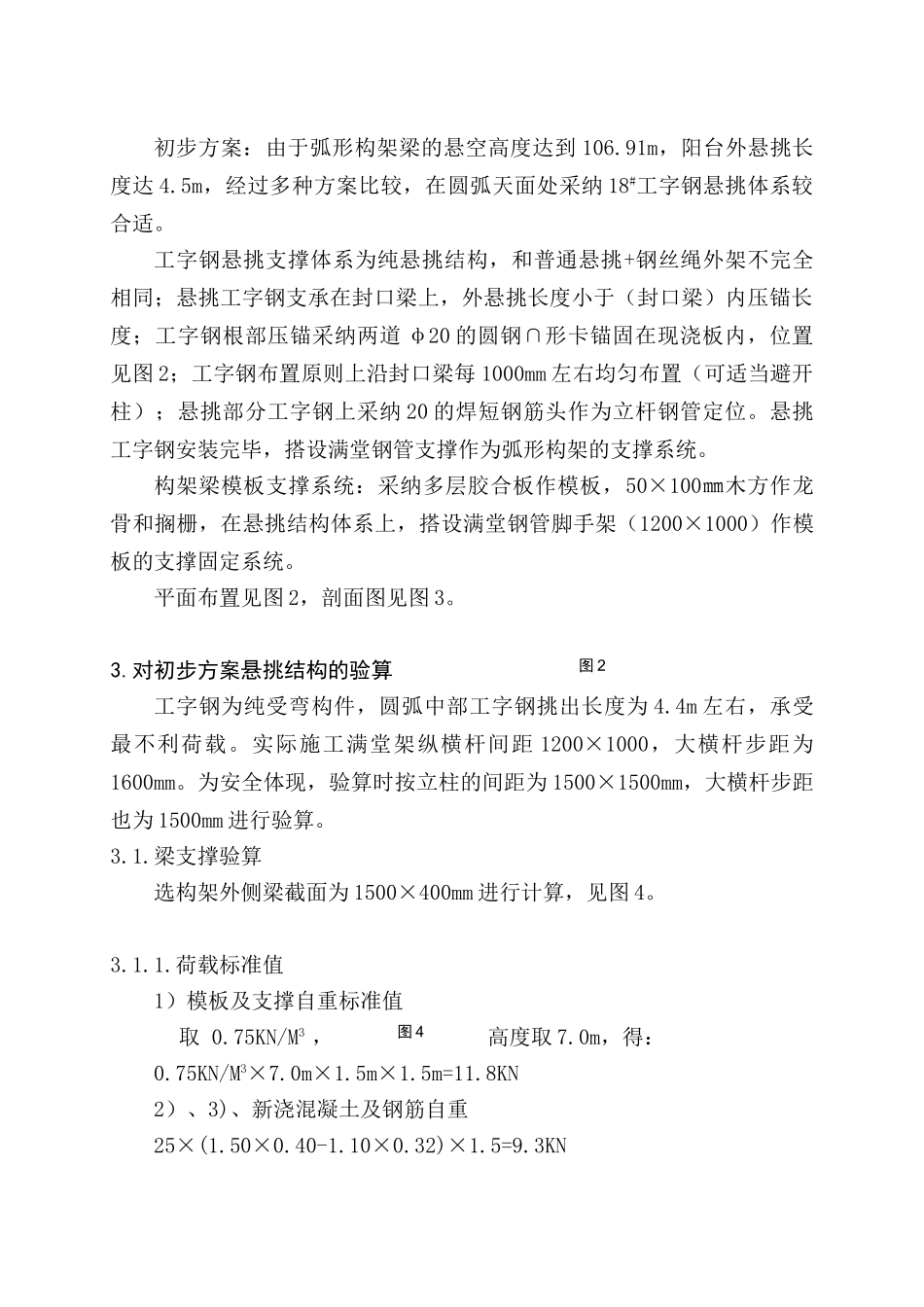

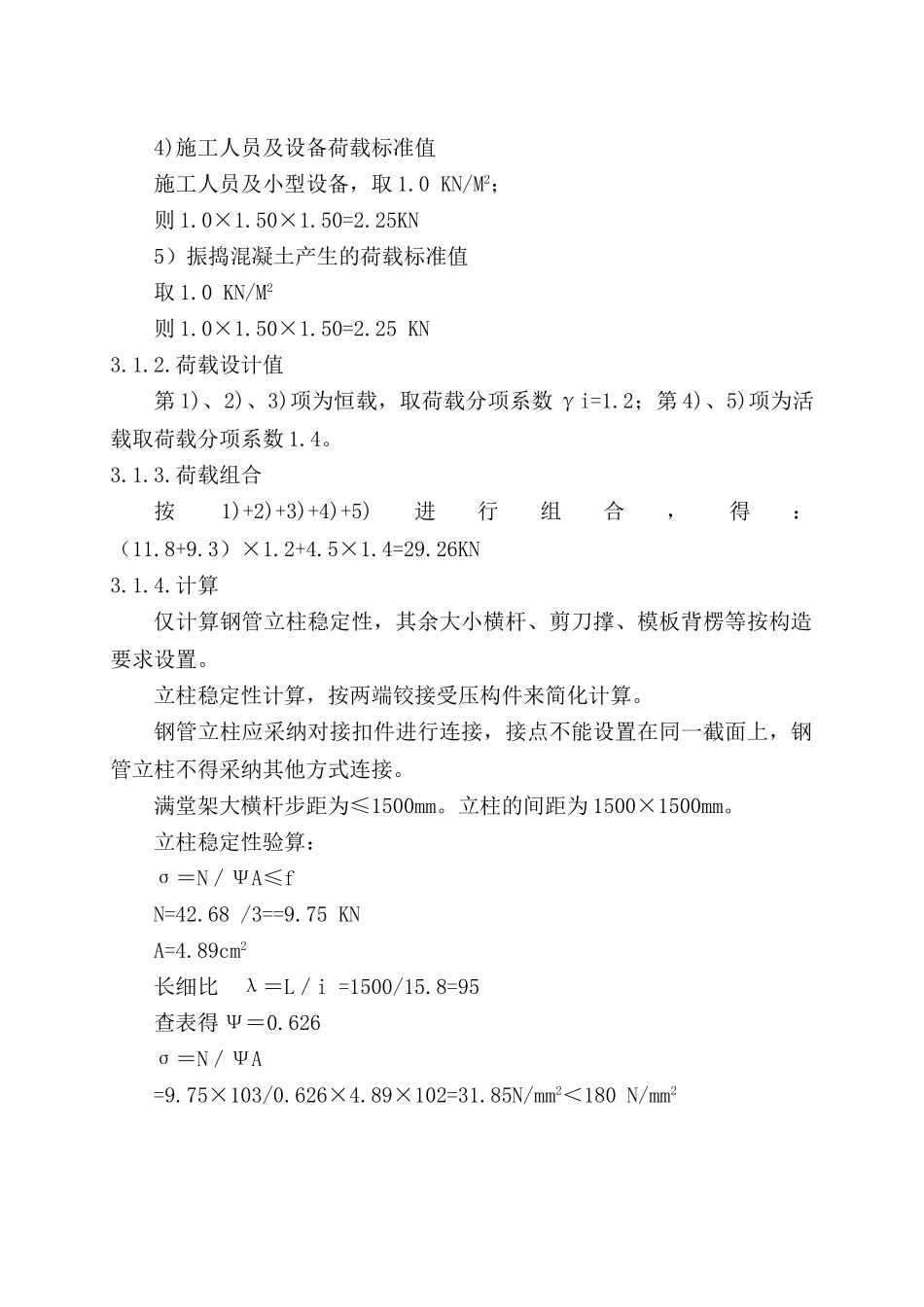

高空大悬挑构架支撑体系的设计与施工前 言现代建筑常采纳高空大悬挑的手法，来满足使用功能和造型美观的需求。公共建筑和超高层商住楼的大跨度中庭，为达到空旷、通透、视野开阔的建筑效果，有时高度会达到十几层；高层和超高层住宅楼，为了张扬建筑物的个性，屋顶上的构架悬挑出建筑平面以外数米；两幢高层、超高层建筑的塔楼，在半空中通过钢筋混凝土结构再次联成一个整体，突出建筑物的雄姿风韵。 这几类高空大悬挑结构高支模的施工特点是：跨度大、高度高、施工荷载大、施工难度高。为了做到技术先进、经济合理、保证质量、确保安全，因此完善高空大悬挑结构高支模的施工方法是一个新课题，具有非常显著的现实意义。1.工程概况金凤凰·南湖御景工程总建筑面积 95592 平方米，钢筋砼框架-剪力墙结构，建筑层数地下二层，地上公寓二十九层，住宅地上三十一层，建筑高度 99.60 米；公寓标准层层高 3.2m，住宅标准层高 3.0m；该工程屋面99.60m 以上设计有天面构架，天面构架造型新颖，采纳钢筋混凝土+型钢的混合结构。在公寓圆弧处的构架为一大悬挑弧形悬空构架（见图 1），弧形构架悬空长度较大，构架平面图如下所示。C 轴以内构架模板及其支撑系统可直接支承于屋面板上，支模高度 4.5m～5.4m（屋面板顶至弧形梁顶）。C 轴外侧构架弧形梁（外围最大弧长 12.46m）距地高度 104.92m～106.91m，其模板及支撑系统在外侧和底部无任何防护结构，安全要求高，施工难度大。为确保该部位弧形构架施工能安全、顺利地进行，综合考虑结构受力、安全可靠、经济成本等各方面因素，需精心设计模板支撑系统。2.支撑系统方案的初步设计指思思想：先考虑采纳 18#工字钢纯悬挑体系，如不满足要求再进行调整。图 1初步方案：由于弧形构架梁的悬空高度达到 106.91m，阳台外悬挑长度达 4.5m，经过多种方案比较，在圆弧天面处采纳 18#工字钢悬挑体系较合适。工字钢悬挑支撑体系为纯悬挑结构，和普通悬挑+钢丝绳外架不完全相同；悬挑工字钢支承在封口梁上，外悬挑长度小于（封口梁）内压锚长度；工字钢根部压锚采纳两道 φ20 的圆钢∩形卡锚固在现浇板内，位置见图 2；工字钢布置原则上沿封口梁每 1000mm 左右均匀布置（可适当避开柱）；悬挑部分工字钢上采纳 20 的焊短钢筋头作为立杆钢管定位。悬挑工字钢安装完毕，搭设满堂钢管支撑作为弧形构架的支撑系统。构架梁模板支撑系统：采纳多层胶合板作模板，50×100㎜木方作龙骨和搁栅，在悬挑结...
