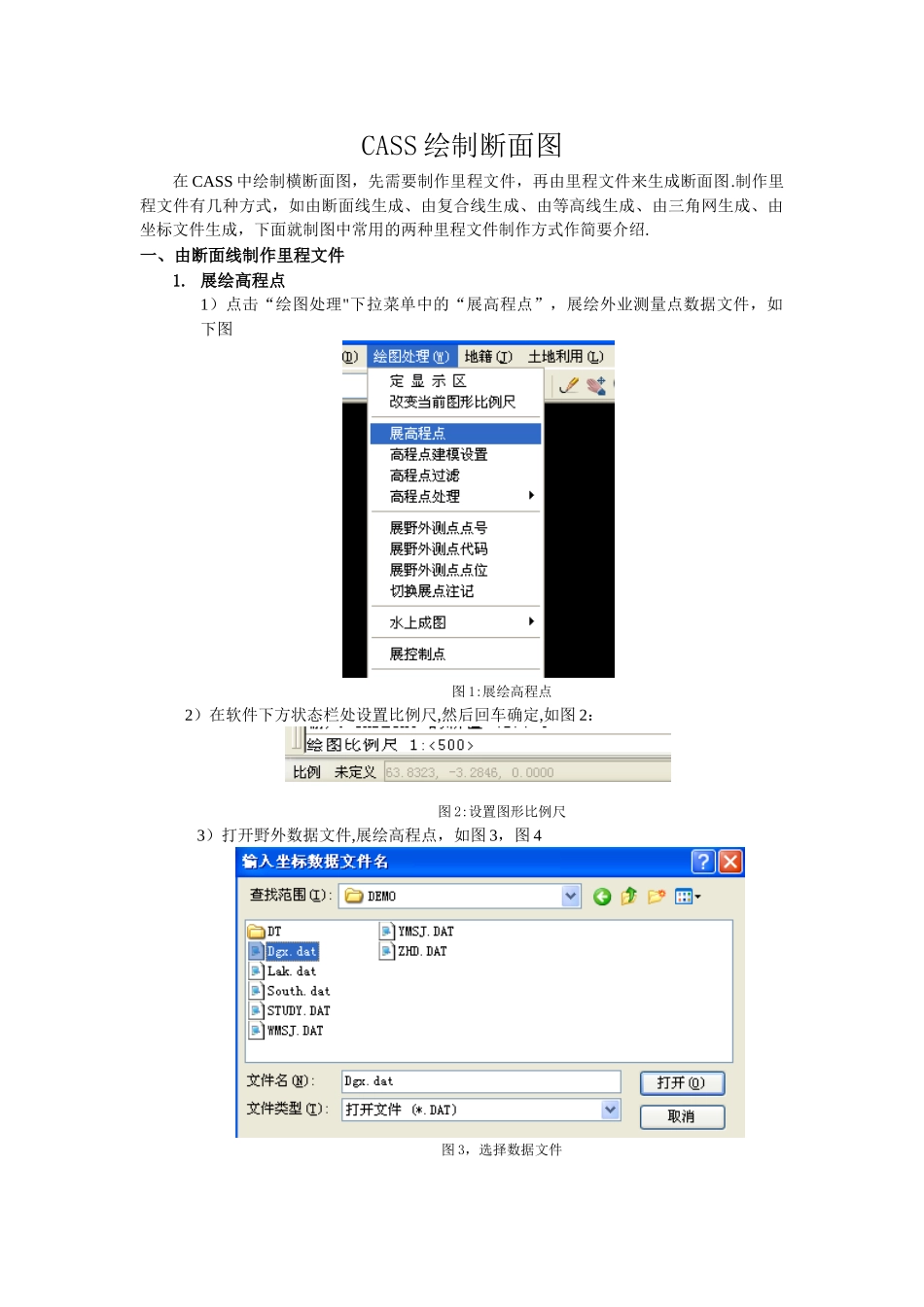

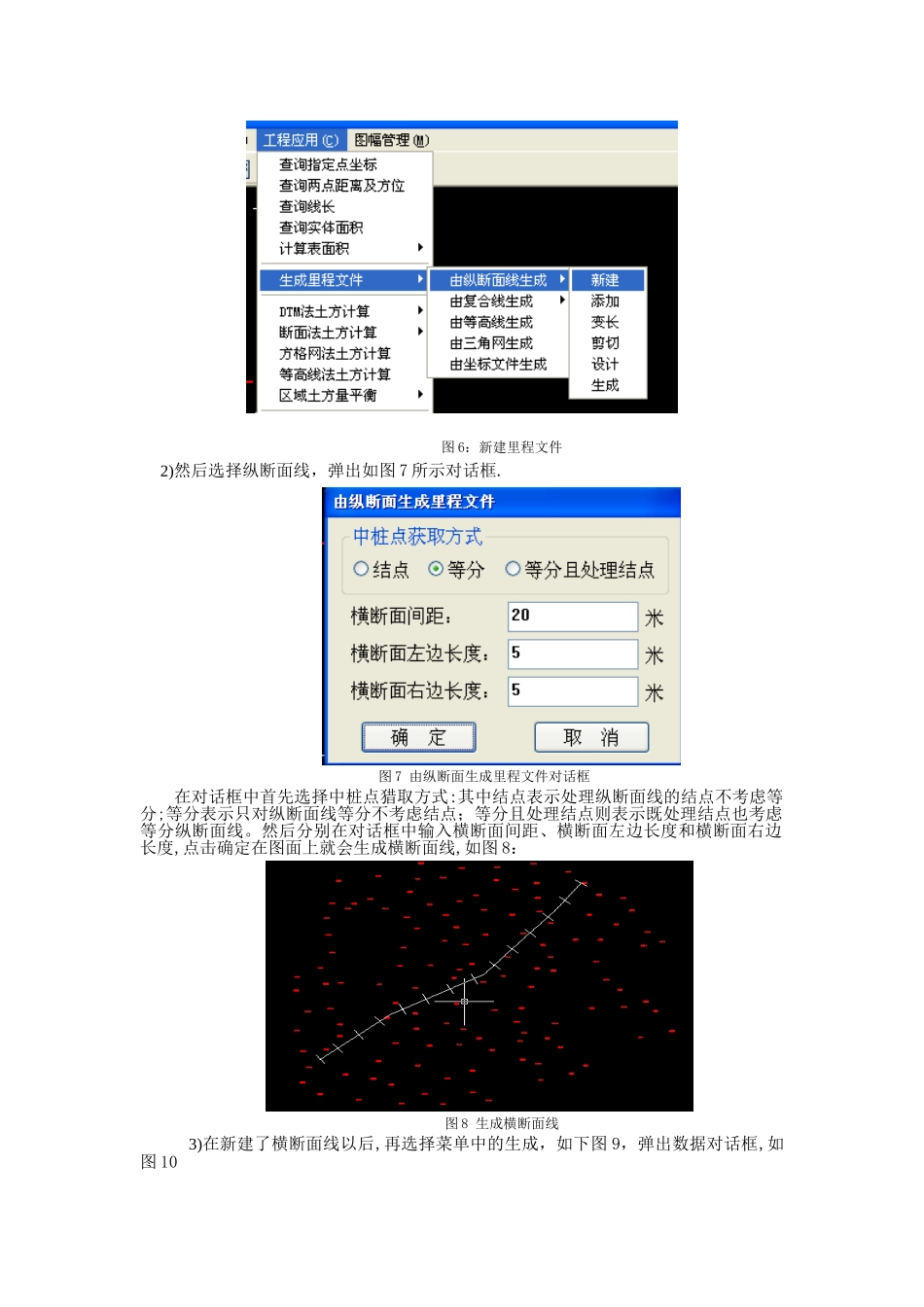

CASS 绘制断面图在 CASS 中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图.制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍.一、由断面线制作里程文件1. 展绘高程点1）点击“绘图处理"下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图 1:展绘高程点 2）在软件下方状态栏处设置比例尺,然后回车确定,如图 2：图 2:设置图形比例尺3）打开野外数据文件,展绘高程点，如图 3，图 4图 3，选择数据文件图 4：展绘高程点完成2、绘制纵断面线 用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图 5：图 5：绘制纵断面线3、用“由纵断面生成"工具生成里程文件 1）在“工程应用"下拉菜单中选择“生成里程文件”〉“由纵断面生成”>“新建”如下图 6：图 6：新建里程文件 2)然后选择纵断面线，弹出如图 7 所示对话框.图 7 由纵断面生成里程文件对话框在对话框中首先选择中桩点猎取方式:其中结点表示处理纵断面线的结点不考虑等分;等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度,点击确定在图面上就会生成横断面线,如图 8：图 8 生成横断面线3)在新建了横断面线以后,再选择菜单中的生成，如下图 9，弹出数据对话框,如图 10图 9 点击生成里程文件图 10 输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图 11 所示对话框。图 11 输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径,设置断面线上插值间距和起始里程，单击保存.软件会在刚才制定的路径下生成＊.hdm 和*。dat 两个数据文件，以 hdm 结尾的数据文件就是里程文件，在生成断面图的时候由它来生成;以 dat结尾的数据文件为横断面的点数据文件，如图 12图 12 横断面的点数据文件横断面点数据格式为：点名，属性，Y 坐标，X 坐标,高程其中属性代表是第几个横断面4)假如用户需要对横断面进行修改，就要在第 3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改,修改完毕后再做第 3），生成里程文件及点数据文件。添加：主要用来在纵断面线上添加横断面线。操作过程：按系统提示完成操作.选择纵断面线输入横断面左边长度：(米） 输入横断面右边长...
