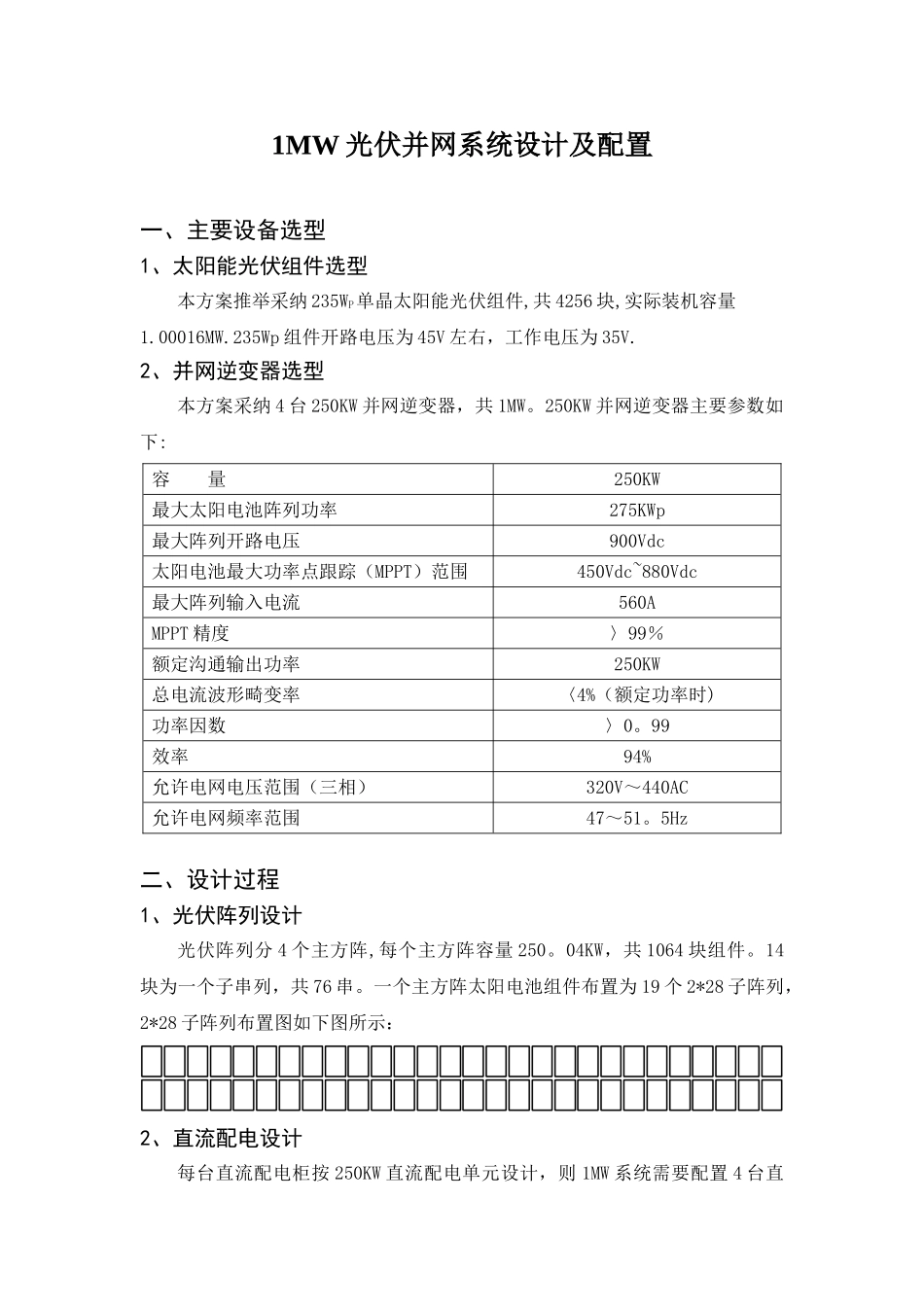

1MW光伏并网系统设计及配置

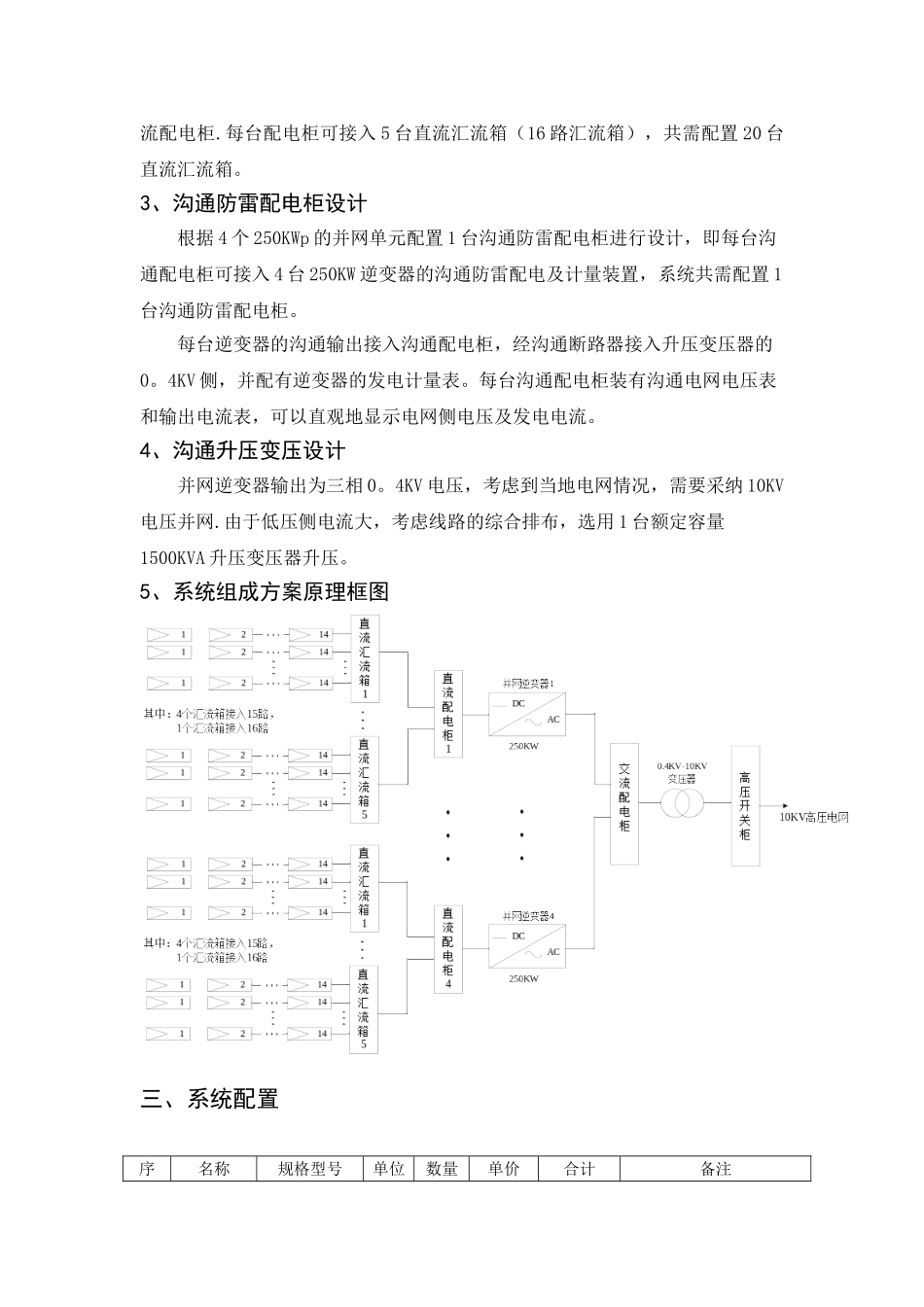

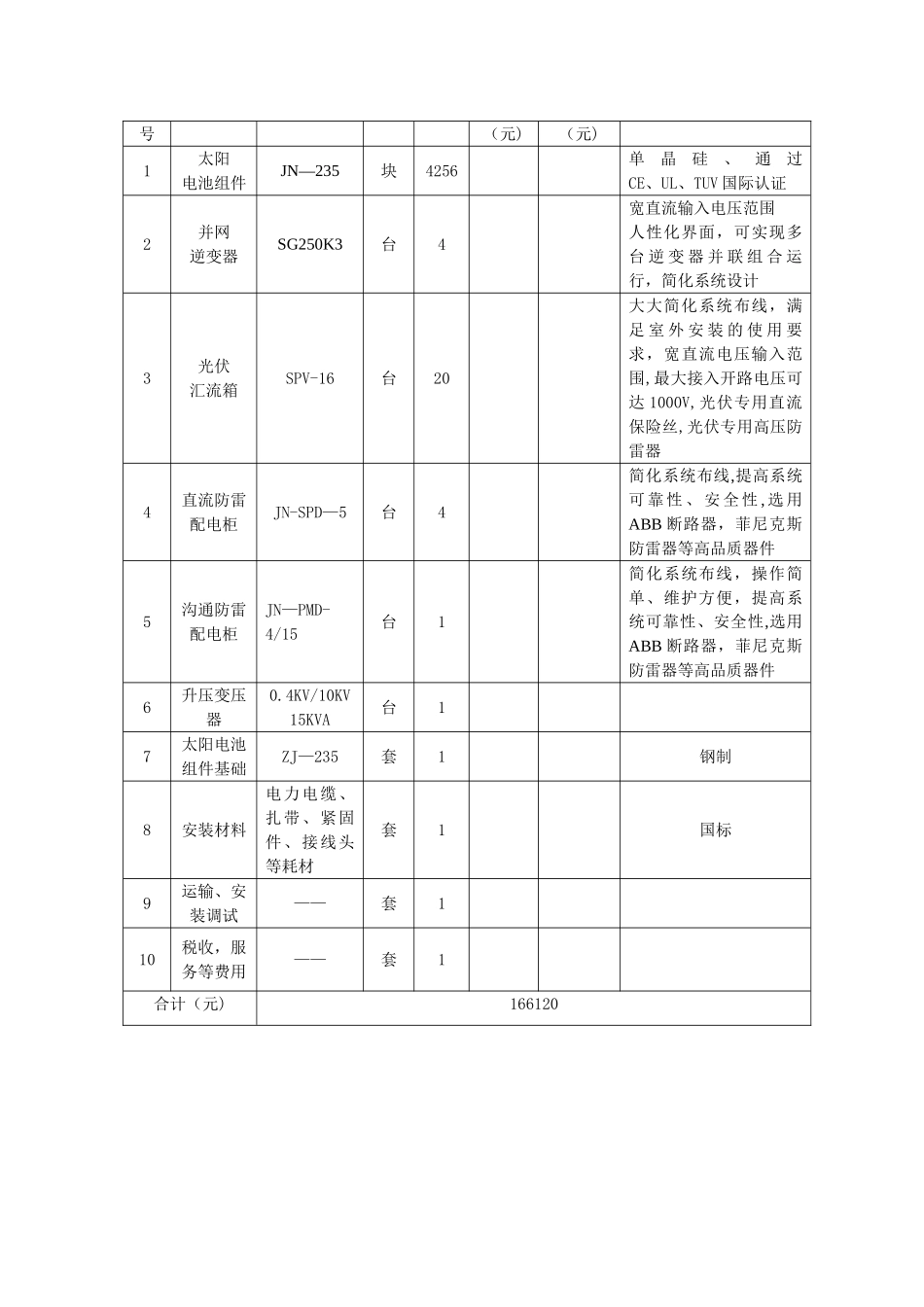

1MW 光伏并网系统设计及配置一、主要设备选型1、太阳能光伏组件选型本方案推举采纳 235WP单晶太阳能光伏组件,共 4256 块,实际装机容量1.00016MW.235Wp 组件开路电压为 45V 左右，工作电压为 35V.2、并网逆变器选型本方案采纳 4 台 250KW 并网逆变器，共 1MW。250KW 并网逆变器主要参数如下:容 量250KW最大太阳电池阵列功率275KWp最大阵列开路电压900Vdc太阳电池最大功率点跟踪（MPPT）范围450Vdc~880Vdc最大阵列输入电流560AMPPT 精度〉99％额定沟通输出功率250KW总电流波形畸变率〈4%（额定功率时)功率因数〉0。99效率94%允许电网电压范围（三相）320V～440AC允许电网频率范围47～51。5Hz二、设计过程1、光伏阵列设计光伏阵列分 4 个主方阵,每个主方阵容量 250。04KW，共 1064 块组件。14块为一个子串列，共 76 串。一个主方阵太阳电池组件布置为 19 个 2*28 子阵列，2*28 子阵列布置图如下图所示：2、直流配电设计每台直流配电柜按 250KW 直流配电单元设计，则 1MW 系统需要配置 4 台直流配电柜.每台配电柜可接入 5 台直流汇流箱（16 路汇流箱），共需配置 20 台直流汇流箱。3、沟通防雷配电柜设计根据 4 个 250KWp 的并网单元配置 1 台沟通防雷配电柜进行设计，即每台沟通配电柜可接入 4 台 250KW 逆变器的沟通防雷配电及计量装置，系统共需配置 1台沟通防雷配电柜。每台逆变器的沟通输出接入沟通配电柜，经沟通断路器接入升压变压器的0。4KV 侧，并配有逆变器的发电计量表。每台沟通配电柜装有沟通电网电压表和输出电流表，可以直观地显示电网侧电压及发电电流。4、沟通升压变压设计并网逆变器输出为三相 0。4KV 电压，考虑到当地电网情况，需要采纳 10KV电压并网.由于低压侧电流大，考虑线路的综合排布，选用 1 台额定容量1500KVA 升压变压器升压。5、系统组成方案原理框图三、系统配置序名称规格型号单位数量单价合计备注号（元)（元)1太阳电池组件JN—235块4256单晶硅、通过CE、UL、TUV 国际认证2并网逆变器SG250K3台4宽直流输入电压范围 人性化界面，可实现多台 逆 变 器 并 联 组 合 运行，简化系统设计3光伏汇流箱SPV-16台20大大简化系统布线，满足 室 外 安 装 的 使 用 要求，宽直流电压输入范围,最大接入开路电压可达 1000V,光伏专用直流保险丝,光伏专用高压防雷器4直流防雷配电柜JN-SPD—5台4简化系统布线,提高系统可 靠 性 、 安 全 性 , 选...
