24m钢结构课程设计计算书

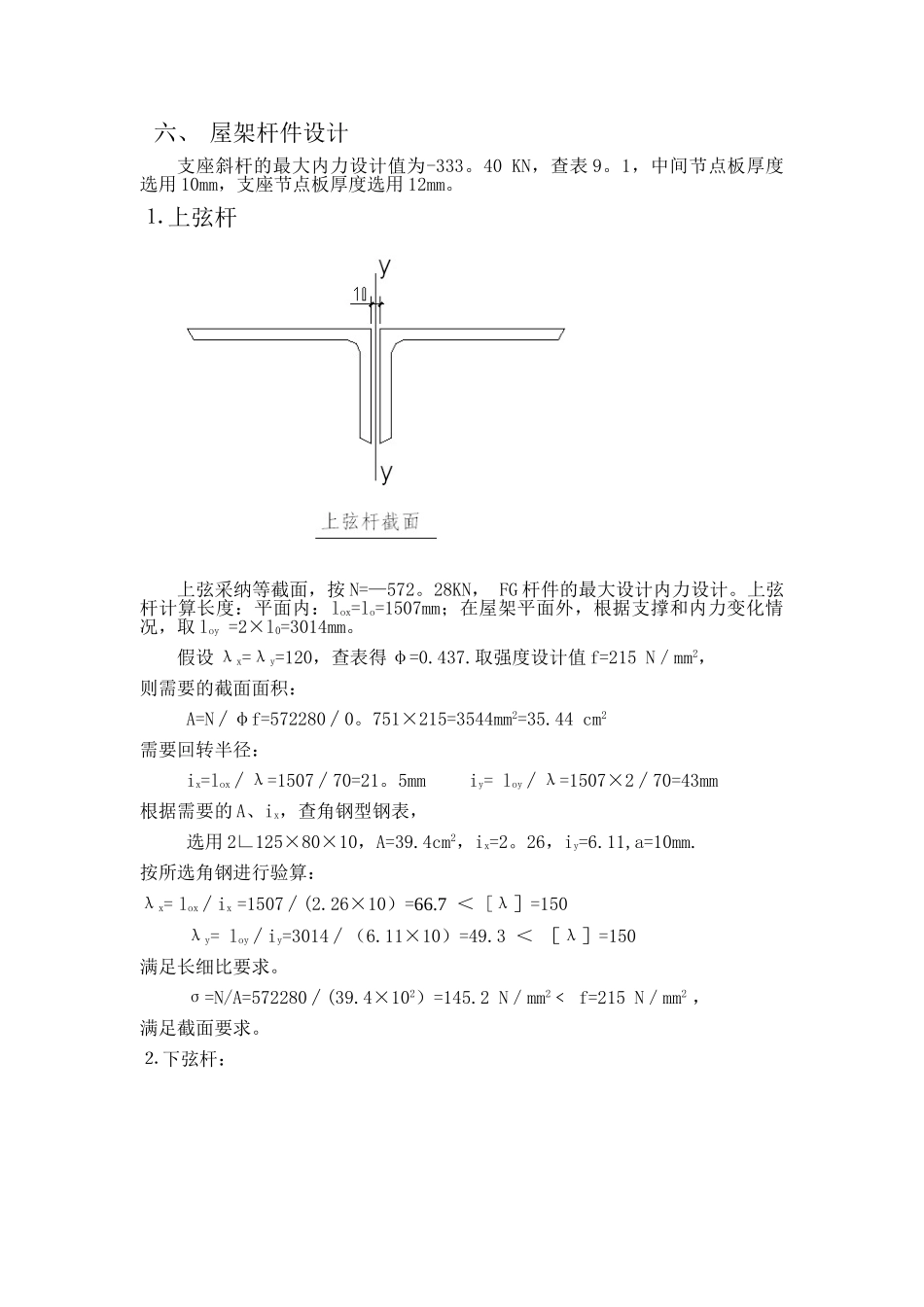

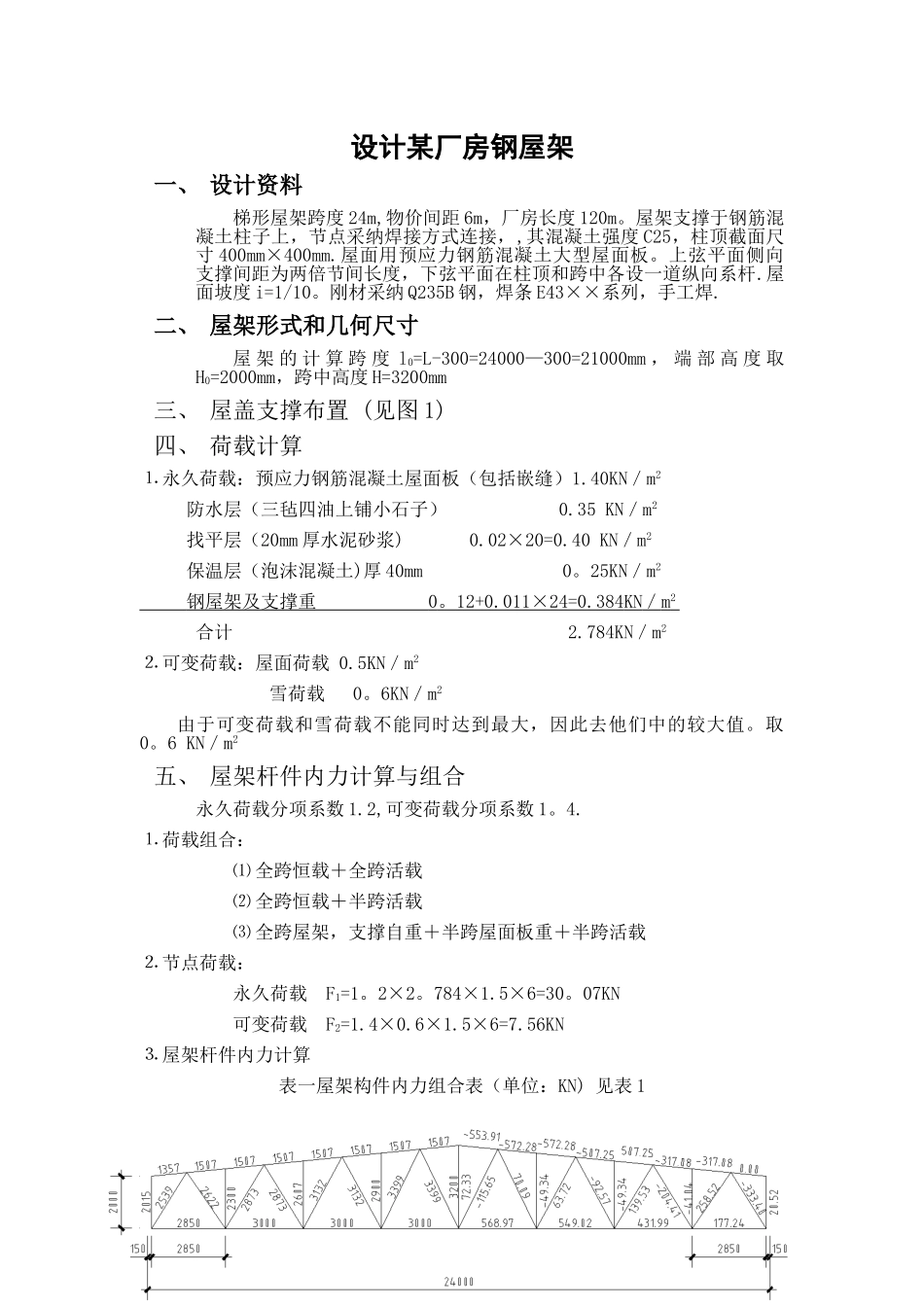

设计某厂房钢屋架一、 设计资料梯形屋架跨度 24m,物价间距 6m，厂房长度 120m。屋架支撑于钢筋混凝土柱子上，节点采纳焊接方式连接，,其混凝土强度 C25，柱顶截面尺寸 400mm×400mm.屋面用预应力钢筋混凝土大型屋面板。上弦平面侧向支撑间距为两倍节间长度，下弦平面在柱顶和跨中各设一道纵向系杆.屋面坡度 i=1/10。刚材采纳 Q235B 钢，焊条 E43××系列，手工焊.二、 屋架形式和几何尺寸屋 架 的 计 算 跨 度 l0=L-300=24000—300=21000mm ， 端 部 高 度 取H0=2000mm，跨中高度 H=3200mm三、 屋盖支撑布置 (见图 1)四、 荷载计算⒈ 永久荷载：预应力钢筋混凝土屋面板（包括嵌缝）1.40KN／m2防水层（三毡四油上铺小石子） 0.35 KN／m2 找平层（20mm 厚水泥砂浆) 0.02×20=0.40 KN／m2 保温层（泡沫混凝土)厚 40mm 0。25KN／m2 钢屋架及支撑重 0 。 12+0.011×24=0.384 KN ／ m 2 合计 2.784KN／m2⒉ 可变荷载：屋面荷载 0.5KN／m2 雪荷载 0。6KN／m2由于可变荷载和雪荷载不能同时达到最大，因此去他们中的较大值。取0。6 KN／m2五、 屋架杆件内力计算与组合永久荷载分项系数 1.2,可变荷载分项系数 1。4.⒈ 荷载组合：⑴ 全跨恒载＋全跨活载 ⑵ 全跨恒载＋半跨活载 ⑶ 全跨屋架，支撑自重＋半跨屋面板重＋半跨活载⒉ 节点荷载：永久荷载 F1=1。2×2。784×1.5×6=30。07KN 可变荷载 F2=1.4×0.6×1.5×6=7.56KN ⒊ 屋架杆件内力计算表一屋架构件内力组合表（单位：KN) 见表 1六、 屋架杆件设计支座斜杆的最大内力设计值为-333。40 KN，查表 9。1，中间节点板厚度选用 10mm，支座节点板厚度选用 12mm。⒈ 上弦杆上弦采纳等截面，按 N=—572。28KN， FG 杆件的最大设计内力设计。上弦杆计算长度：平面内：lox=lo=1507mm；在屋架平面外，根据支撑和内力变化情况，取 loy =2×l0=3014mm。假设 λx=λy=120，查表得 φ=0.437.取强度设计值 f=215 N／mm2，则需要的截面面积：A=N∕φf=572280∕0。751×215=3544mm2=35.44 cm2需要回转半径：ix=lox∕λ=1507∕70=21。5mm iy= loy∕λ=1507×2∕70=43mm根据需要的 A、ix，查角钢型钢表，选用 2∟125×80×10，A=39.4cm2，ix=2。26，iy=6.11,a=10mm.按所选角钢进行验算：λx= lox∕ix =1507∕(2.26×10）=66.7 ＜ [λ］=150λy= loy∕iy=3014∕（6.11×10）=49.3 ＜ ［λ］=150 满足长细比要求。σ=N/A...
