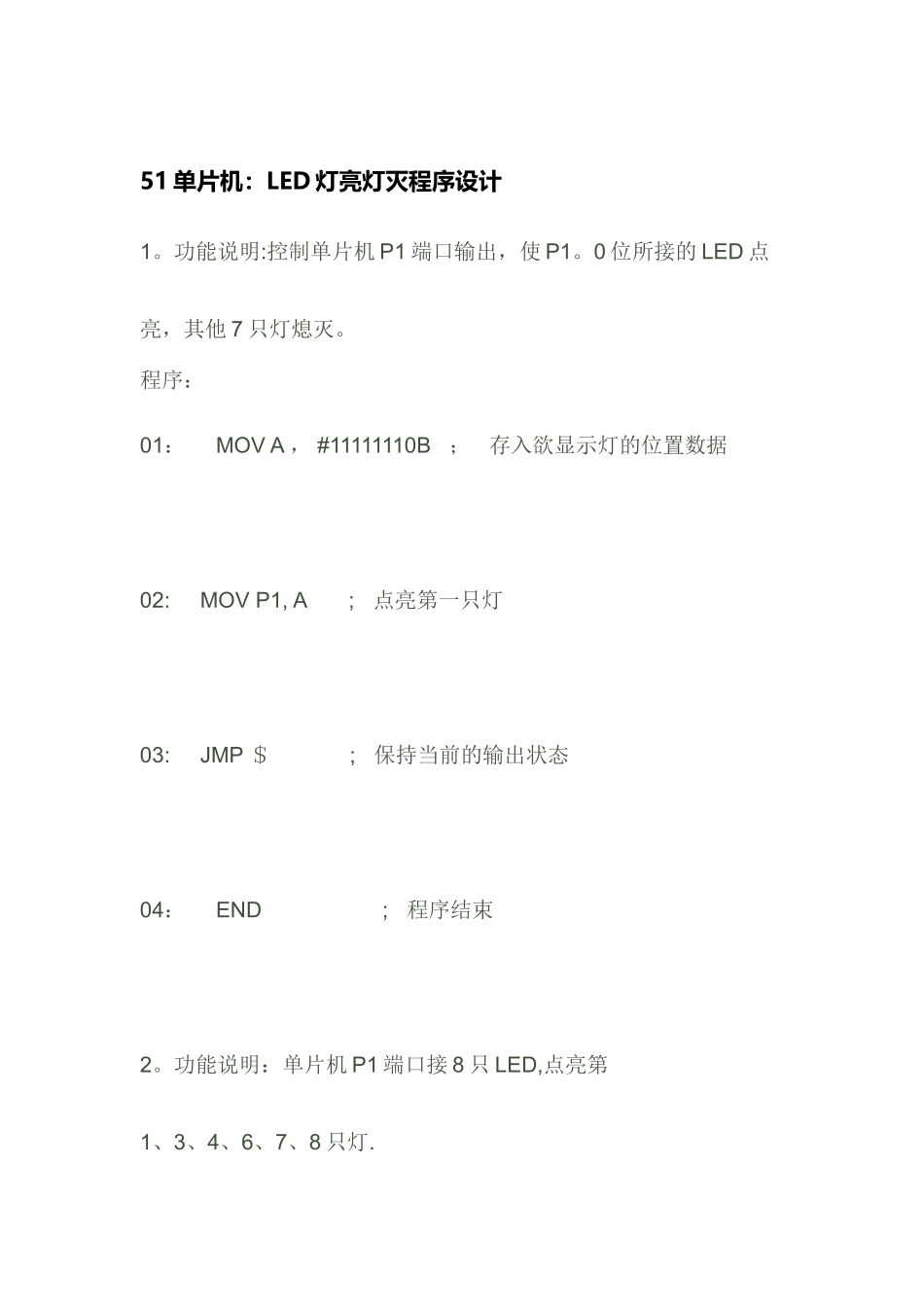

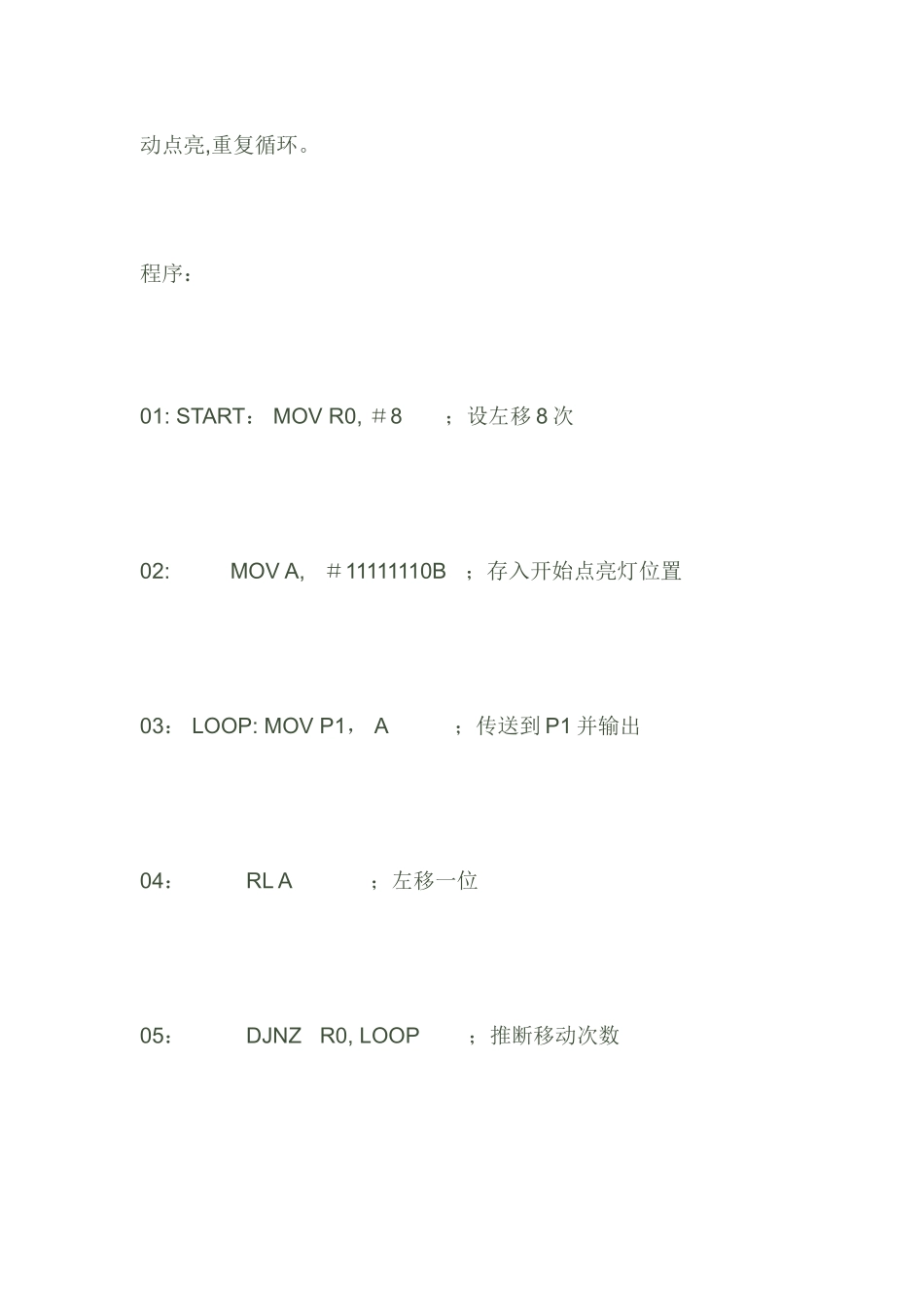

51 单片机：LED 灯亮灯灭程序设计1。功能说明:控制单片机 P1 端口输出，使 P1。0 位所接的 LED 点亮，其他 7 只灯熄灭。程序：01： MOV A ， #11111110B ； 存入欲显示灯的位置数据02: MOV P1, A ; 点亮第一只灯03: JMP ＄ ; 保持当前的输出状态04： END ; 程序结束2。功能说明：单片机 P1 端口接 8 只 LED,点亮第1、3、4、6、7、8 只灯.程序:01:START： MOV A ， ＃00010010B ； 存入欲显示灯的位置数据02： MOV P1， A ； 点亮灯03： JMP START ; 重新设定显示值04: END ; 程序结束3。功能说明：单片机 P1 端口接 8 只 LED，每次点亮一只，向左移动点亮,重复循环。程序：01: START： MOV R0, ＃8 ；设左移 8 次02: MOV A, ＃11111110B ；存入开始点亮灯位置03： LOOP: MOV P1， A ；传送到 P1 并输出04： RL A ；左移一位05： DJNZ R0, LOOP ；推断移动次数06： JMP START ；重新设定显示值07: END ；程序结束4。功能说明:单片机 P1 端口接 8 只 LED,每次点亮一只，向右移动点亮，重复循环.程序:01: START: MOV R0, #8 ;设右移 8 次02： MOV A, ＃01111111B ；存入开始点亮灯位置03： LOOP： MOV P1， A ；传送到 P1 并输出04： ACALL DELAY ；调延时子程序 05： RR A ；右移一位06: DJNZ R0, LOOP ；推断移动次数07： JMP START ;重新设定显示值08： DELAY： MOV R5，#50 ；09： DLY1： MOV R6,＃100 ；10： DLY2: MOV R7,＃100 ；11: DJNZ R7，$ ; 12： DJNZ R6,DLY2 ;13： DJNZ R5，DLY1 ;14: RET ;子程序返回15： END ；程序结束5.功能说明：单片机 P1 端口接 8 只 LED，每次点亮一只，先把右边的第一只点亮，0.5 秒后点亮右数的第二只灯,第一只熄灭，再过 0.5秒点亮右数的第三只灯，第二只熄灭，…亮灯按此顺序由右向左移动。当亮灯移到左侧后，开始与上述反方向移动，即亮灯由左向右移动，重复循环.程序:01： START: MOV R0， ＃8 ；设左移 8 次02： MOV A，＃0FEH ；存入开始亮灯位置03： LOOP： MOV P1, A ;传送到 P1 并输出 04： ACALL DELAY ;调延时子程序05： RL A ;左移一位06: DJNZ R0, LOOP ;推断移动次数 07: MOV R1, ＃8 ；设右移 8 次 08； LOOP1: RR A ;右移一位 09： MOV P1, A ；传送到 P1 并输出10: ACA...
