BB5-卧式双壳体多级高压筒形泵全面介绍、应用及结构图2

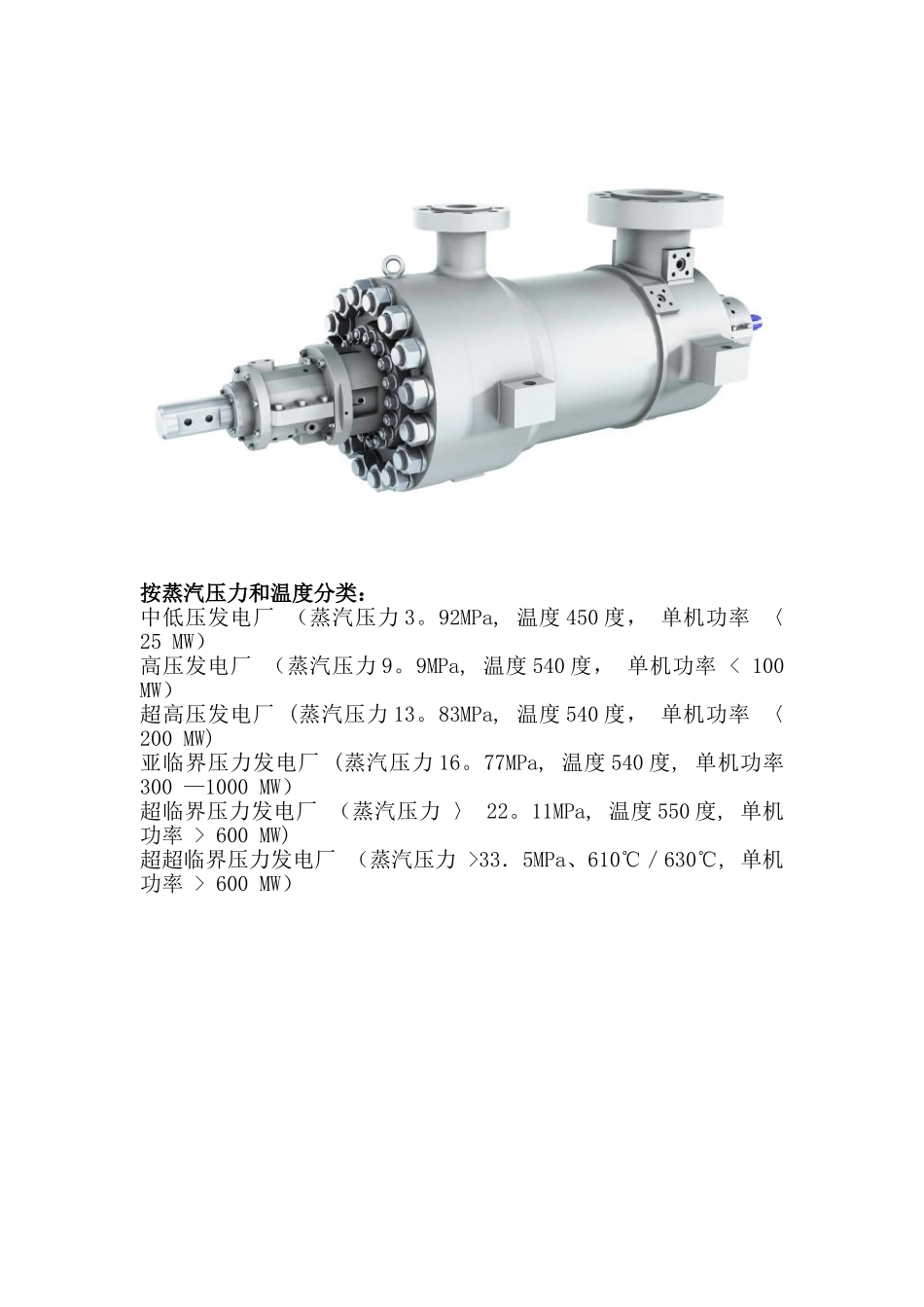

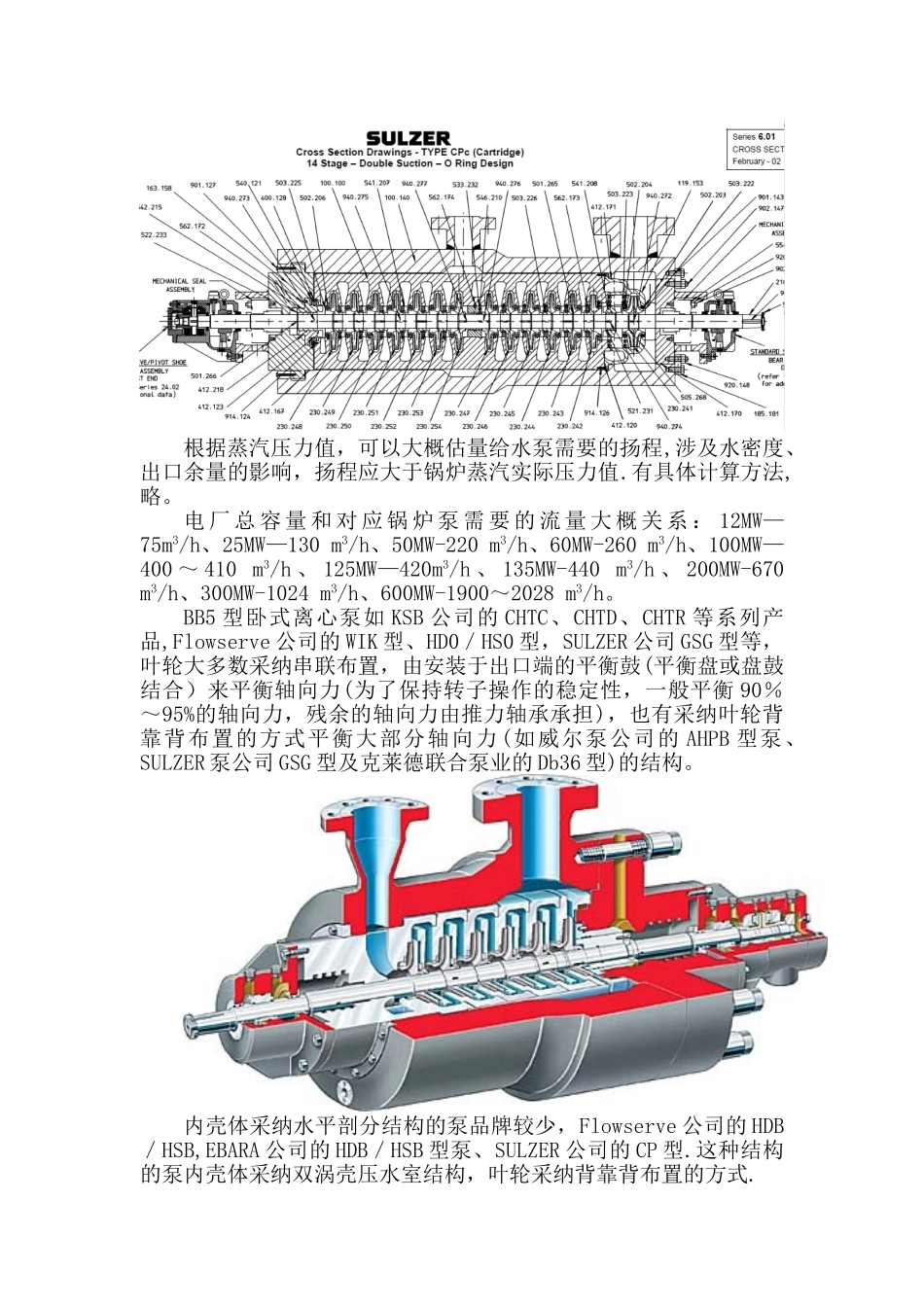

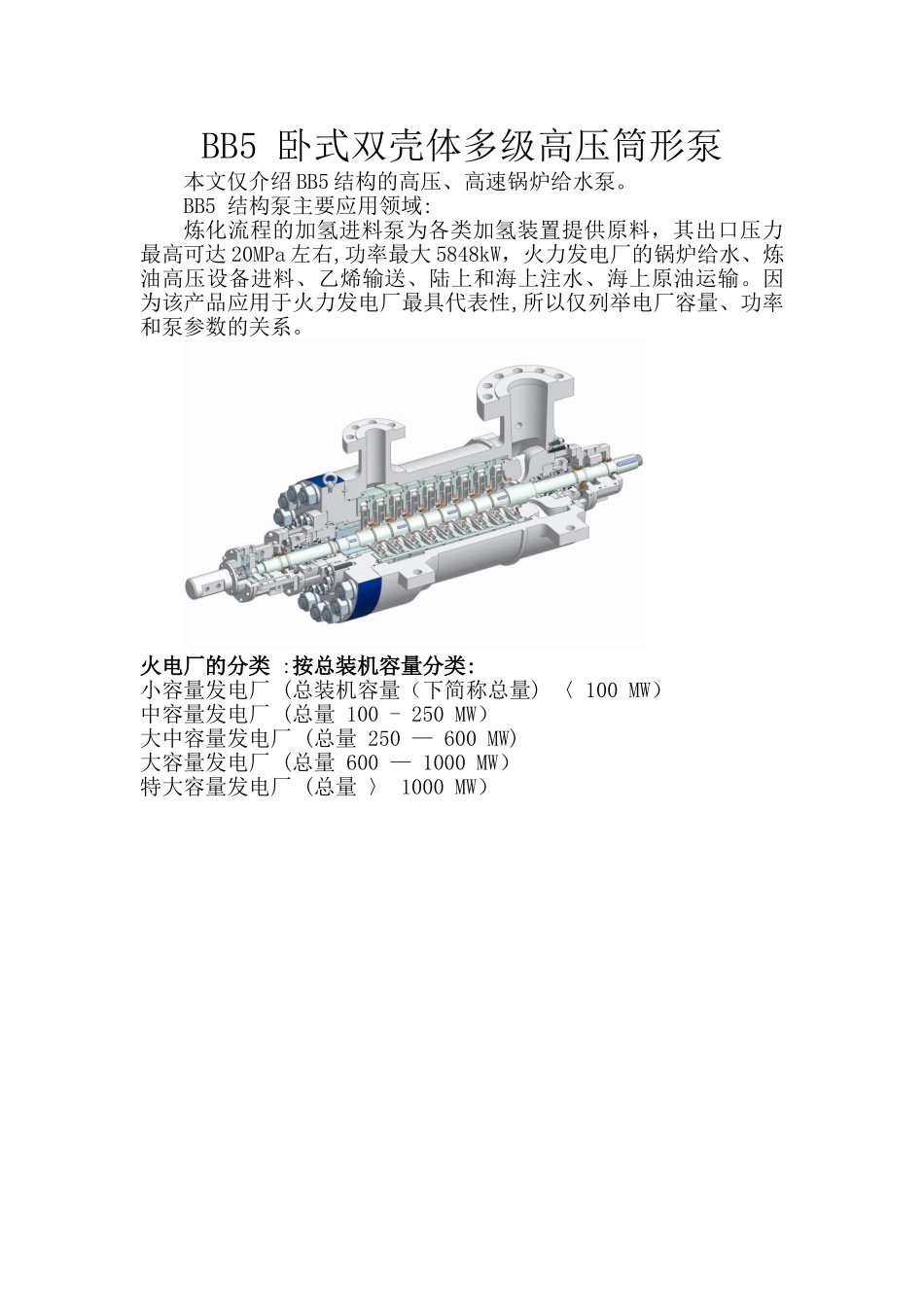

BB5 卧式双壳体多级高压筒形泵本文仅介绍 BB5 结构的高压、高速锅炉给水泵。BB5 结构泵主要应用领域:炼化流程的加氢进料泵为各类加氢装置提供原料，其出口压力最高可达 20MPa 左右,功率最大 5848kW，火力发电厂的锅炉给水、炼油高压设备进料、乙烯输送、陆上和海上注水、海上原油运输。因为该产品应用于火力发电厂最具代表性,所以仅列举电厂容量、功率和泵参数的关系。火电厂的分类 :按总装机容量分类: 小容量发电厂 (总装机容量（下简称总量) 〈 100 MW）中容量发电厂 (总量 100 - 250 MW）大中容量发电厂 (总量 250 — 600 MW)大容量发电厂 (总量 600 — 1000 MW）特大容量发电厂 (总量 〉 1000 MW）按蒸汽压力和温度分类： 中低压发电厂 （蒸汽压力 3。92MPa, 温度 450 度， 单机功率 〈 25 MW）高压发电厂 （蒸汽压力 9。9MPa, 温度 540 度， 单机功率 < 100 MW） 超高压发电厂 (蒸汽压力 13。83MPa, 温度 540 度， 单机功率 〈 200 MW)亚临界压力发电厂 (蒸汽压力 16。77MPa, 温度 540 度, 单机功率 300 —1000 MW）超临界压力发电厂 （蒸汽压力 〉 22。11MPa, 温度 550 度, 单机功率 > 600 MW)超超临界压力发电厂 （蒸汽压力 >33．5MPa、610℃／630℃, 单机功率 > 600 MW）根据蒸汽压力值，可以大概估量给水泵需要的扬程,涉及水密度、出口余量的影响，扬程应大于锅炉蒸汽实际压力值.有具体计算方法,略。电 厂 总 容 量 和 对 应 锅 炉 泵 需 要 的 流 量 大 概 关 系 ： 12MW—75m3/h、25MW—130 m3/h、50MW-220 m3/h、60MW-260 m3/h、100MW—400 ～ 410 m3/h 、 125MW—420m3/h 、 135MW-440 m3/h 、 200MW-670 m3/h、300MW-1024 m3/h、600MW-1900～2028 m3/h。BB5 型卧式离心泵如 KSB 公司的 CHTC、CHTD、CHTR 等系列产品,Flowserve 公司的 WIK 型、HD0／HS0 型，SULZER 公司 GSG 型等，叶轮大多数采纳串联布置，由安装于出口端的平衡鼓(平衡盘或盘鼓结合）来平衡轴向力(为了保持转子操作的稳定性，一般平衡 90％～95%的轴向力，残余的轴向力由推力轴承承担)，也有采纳叶轮背靠背布置的方式平衡大部分轴向力 (如威尔泵公司的 AHPB 型泵、SULZER 泵公司 GSG 型及克莱德联合泵业的 Db36 型)的结构。内壳体采纳水平剖分结构的泵品牌较少，Flowserve 公司的 HDB／HSB,EBARA 公司的 HDB...
