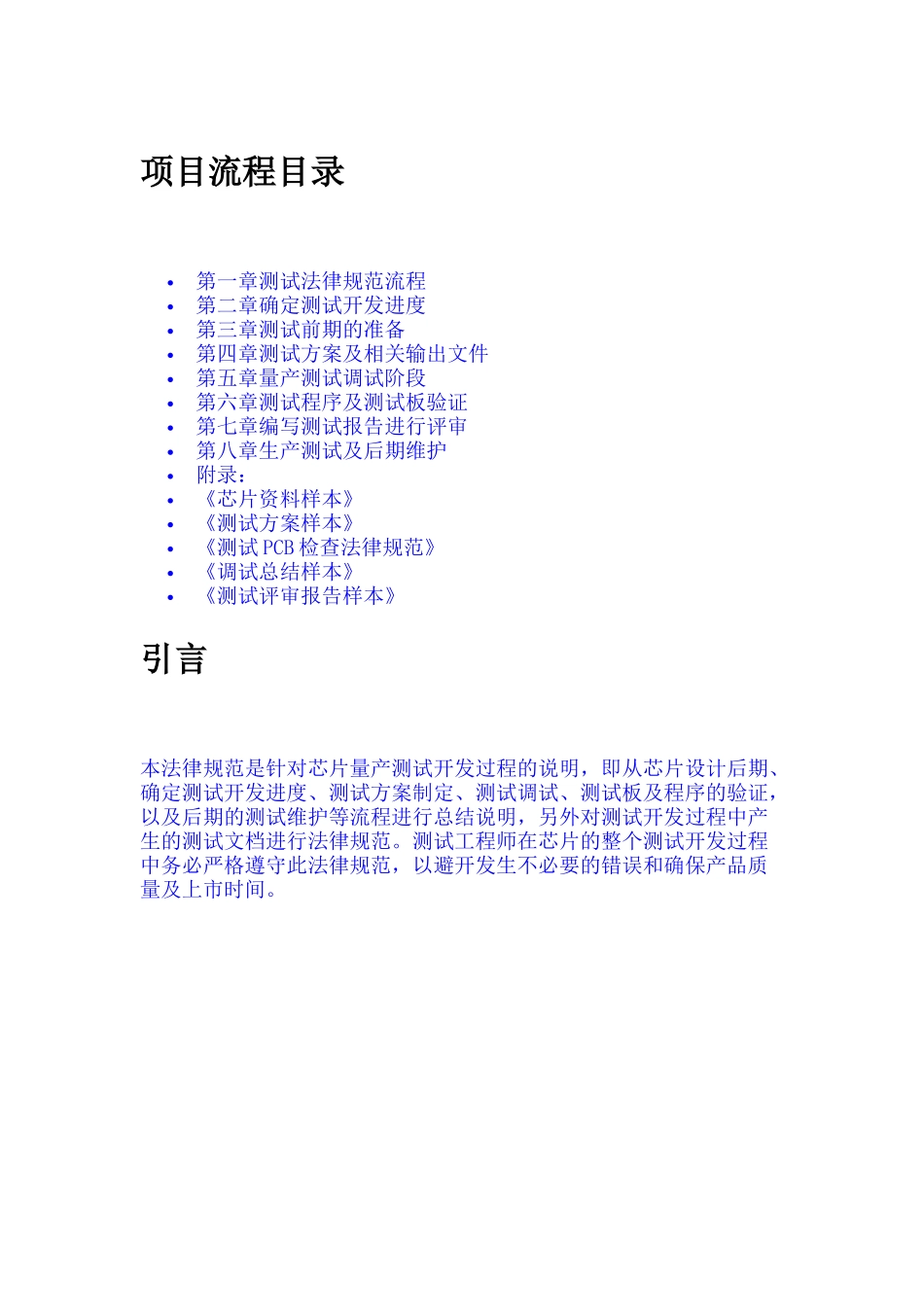

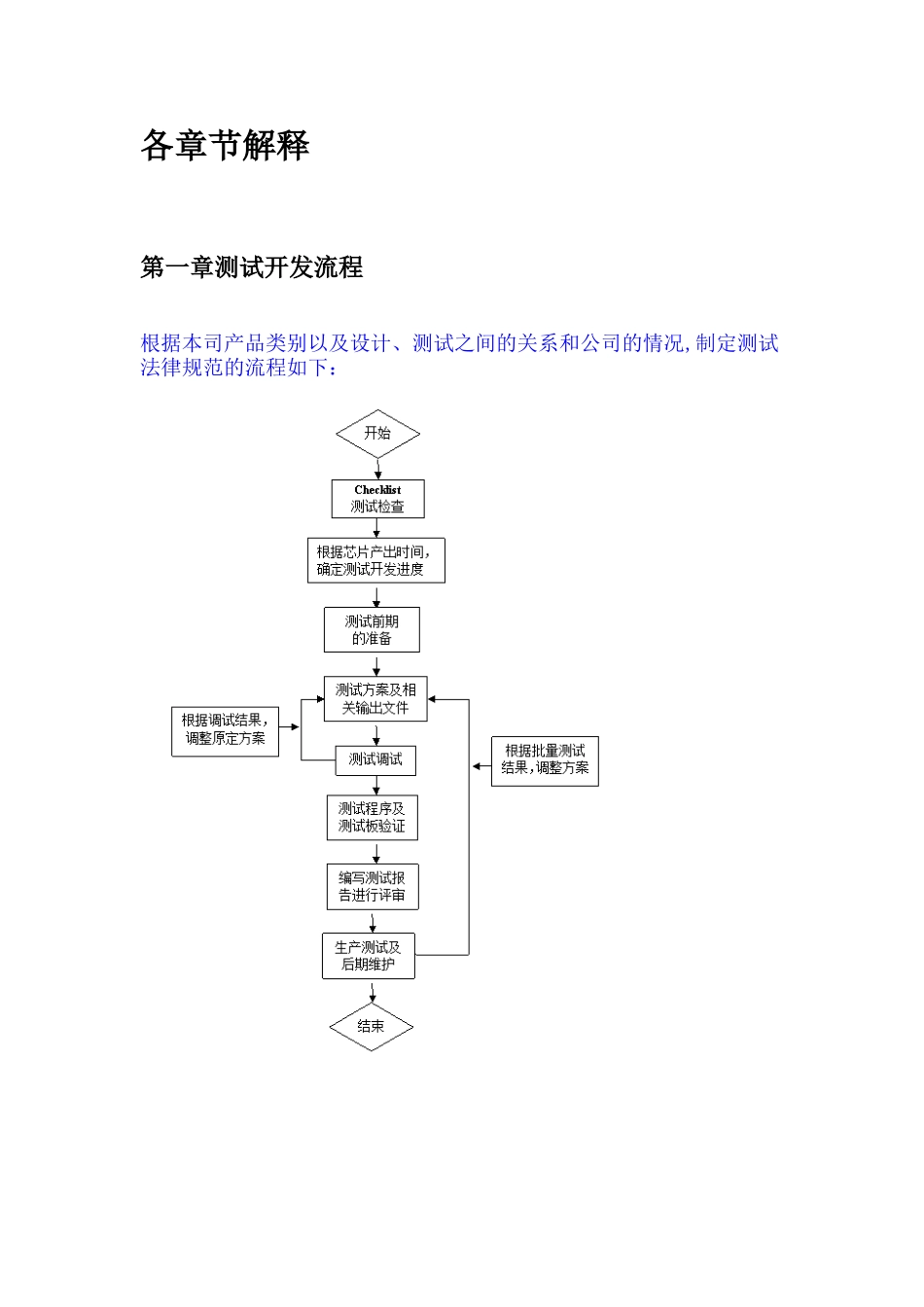

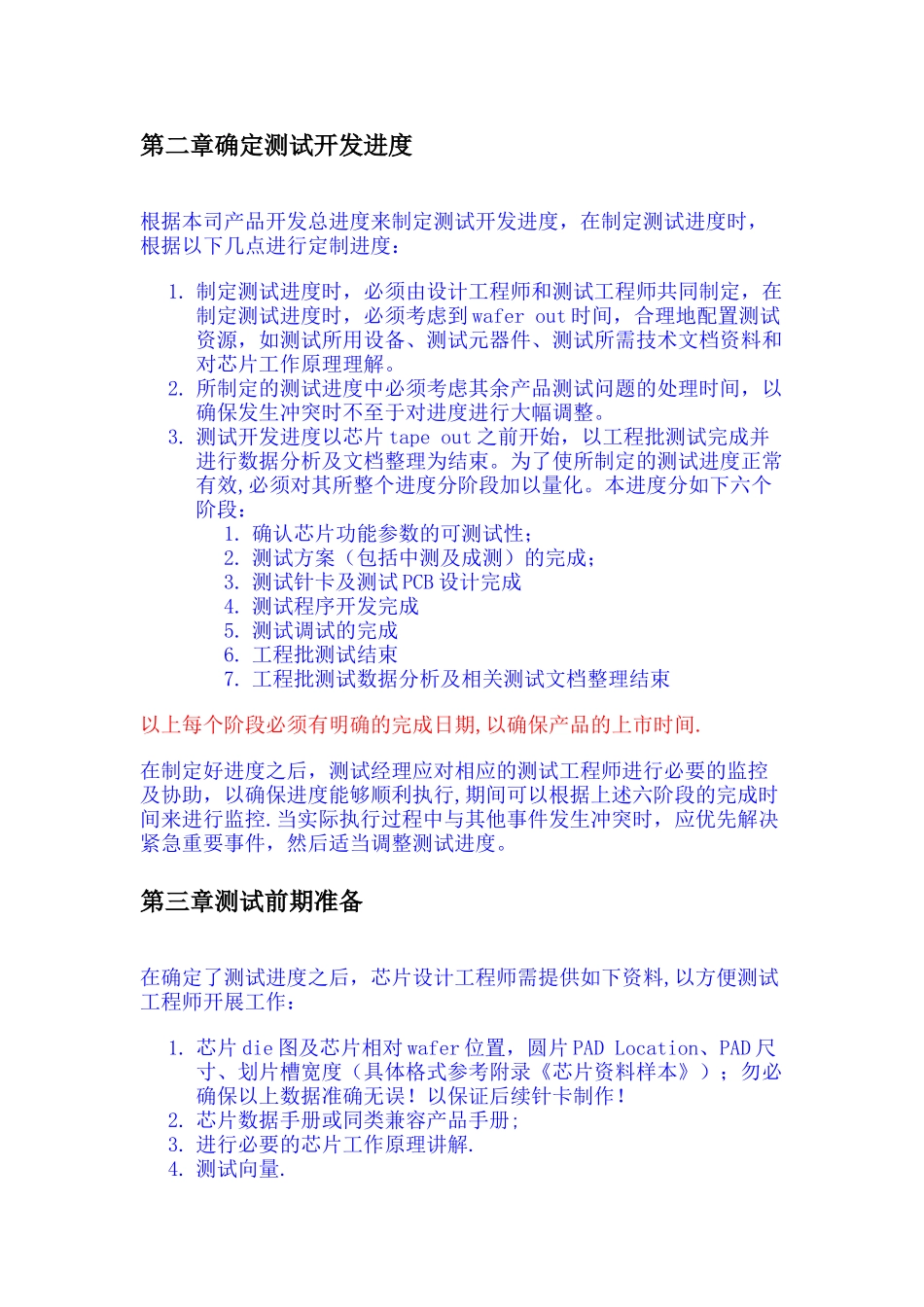

项目流程目录第一章测试法律规范流程第二章确定测试开发进度第三章测试前期的准备第四章测试方案及相关输出文件第五章量产测试调试阶段第六章测试程序及测试板验证第七章编写测试报告进行评审第八章生产测试及后期维护附录：《芯片资料样本》《测试方案样本》《测试 PCB 检查法律规范》《调试总结样本》《测试评审报告样本》引言本法律规范是针对芯片量产测试开发过程的说明，即从芯片设计后期、确定测试开发进度、测试方案制定、测试调试、测试板及程序的验证，以及后期的测试维护等流程进行总结说明，另外对测试开发过程中产生的测试文档进行法律规范。测试工程师在芯片的整个测试开发过程中务必严格遵守此法律规范，以避开发生不必要的错误和确保产品质量及上市时间。各章节解释第一章测试开发流程根据本司产品类别以及设计、测试之间的关系和公司的情况,制定测试法律规范的流程如下：第二章确定测试开发进度根据本司产品开发总进度来制定测试开发进度，在制定测试进度时，根据以下几点进行定制进度：1. 制定测试进度时，必须由设计工程师和测试工程师共同制定，在制定测试进度时，必须考虑到 wafer out 时间，合理地配置测试资源，如测试所用设备、测试元器件、测试所需技术文档资料和对芯片工作原理理解。2. 所制定的测试进度中必须考虑其余产品测试问题的处理时间，以确保发生冲突时不至于对进度进行大幅调整。3. 测试开发进度以芯片 tape out 之前开始，以工程批测试完成并进行数据分析及文档整理为结束。为了使所制定的测试进度正常有效,必须对其所整个进度分阶段加以量化。本进度分如下六个阶段：1. 确认芯片功能参数的可测试性；2. 测试方案（包括中测及成测）的完成；3. 测试针卡及测试 PCB 设计完成4. 测试程序开发完成5. 测试调试的完成6. 工程批测试结束7. 工程批测试数据分析及相关测试文档整理结束以上每个阶段必须有明确的完成日期,以确保产品的上市时间. 在制定好进度之后，测试经理应对相应的测试工程师进行必要的监控及协助，以确保进度能够顺利执行,期间可以根据上述六阶段的完成时间来进行监控.当实际执行过程中与其他事件发生冲突时，应优先解决紧急重要事件，然后适当调整测试进度。第三章测试前期准备在确定了测试进度之后，芯片设计工程师需提供如下资料,以方便测试工程师开展工作：1. 芯片 die 图及芯片相对 wafer 位置，圆片 PAD Location、PAD 尺寸、划片...
