JDG管施工技术交底

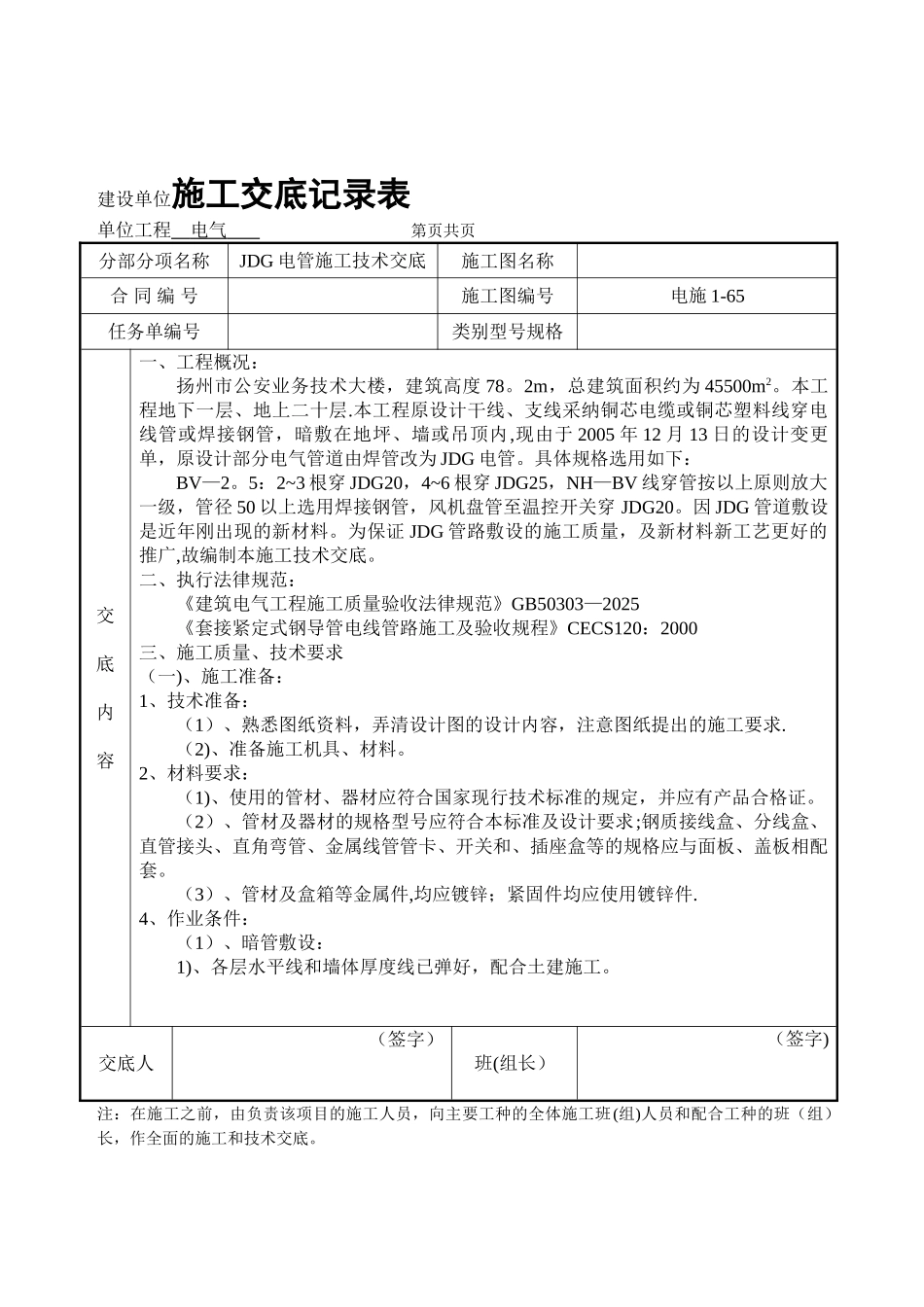

建设单位施工交底记录表单位工程 电气 第页共页分部分项名称JDG 电管施工技术交底施工图名称合 同 编 号施工图编号电施 1-65任务单编号类别型号规格交底内容一、工程概况：扬州市公安业务技术大楼，建筑高度 78。2m，总建筑面积约为 45500m2。本工程地下一层、地上二十层.本工程原设计干线、支线采纳铜芯电缆或铜芯塑料线穿电线管或焊接钢管，暗敷在地坪、墙或吊顶内,现由于 2005 年 12 月 13 日的设计变更单，原设计部分电气管道由焊管改为 JDG 电管。具体规格选用如下：BV—2。5：2~3 根穿 JDG20，4~6 根穿 JDG25，NH—BV 线穿管按以上原则放大一级，管径 50 以上选用焊接钢管，风机盘管至温控开关穿 JDG20。因 JDG 管道敷设是近年刚出现的新材料。为保证 JDG 管路敷设的施工质量，及新材料新工艺更好的推广,故编制本施工技术交底。二、执行法律规范：《建筑电气工程施工质量验收法律规范》GB50303—2025《套接紧定式钢导管电线管路施工及验收规程》CECS120：2000三、施工质量、技术要求（一)、施工准备：1、技术准备：（1）、熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求.（2)、准备施工机具、材料。2、材料要求：（1)、使用的管材、器材应符合国家现行技术标准的规定，并应有产品合格证。（2）、管材及器材的规格型号应符合本标准及设计要求;钢质接线盒、分线盒、直管接头、直角弯管、金属线管管卡、开关和、插座盒等的规格应与面板、盖板相配套。（3）、管材及盒箱等金属件,均应镀锌；紧固件均应使用镀锌件.4、作业条件：（1）、暗管敷设：1)、各层水平线和墙体厚度线已弹好，配合土建施工。交底人（签字）班(组长）（签字)注：在施工之前，由负责该项目的施工人员，向主要工种的全体施工班(组)人员和配合工种的班（组）长，作全面的施工和技术交底。建设单位施工交底记录表单位工程 电气 第页共页分部分项名称JDG 电管施工技术交底施工图名称合 同 编 号施工图编号电施 1-65任务单编号类别型号规格交底内容2）、预制混凝土板上配管时，在做好地面以前弹好水平线。3）、现浇混凝土板内配管，在底层钢筋绑扎完后、上层钢筋未绑扎前，根据施工图尺寸和位置配合土建施工.4）、随墙(砌体)配合立管施工。（2）、明管敷设1)、配合土建结构安装好预埋件、预留洞工作。2)、采纳剔注法固定支架，应在抹灰前进行；采纳膨胀螺栓固定支架，应在抹灰后进行。3）、配管应在土建喷浆、刷漆后进行。（3)...
