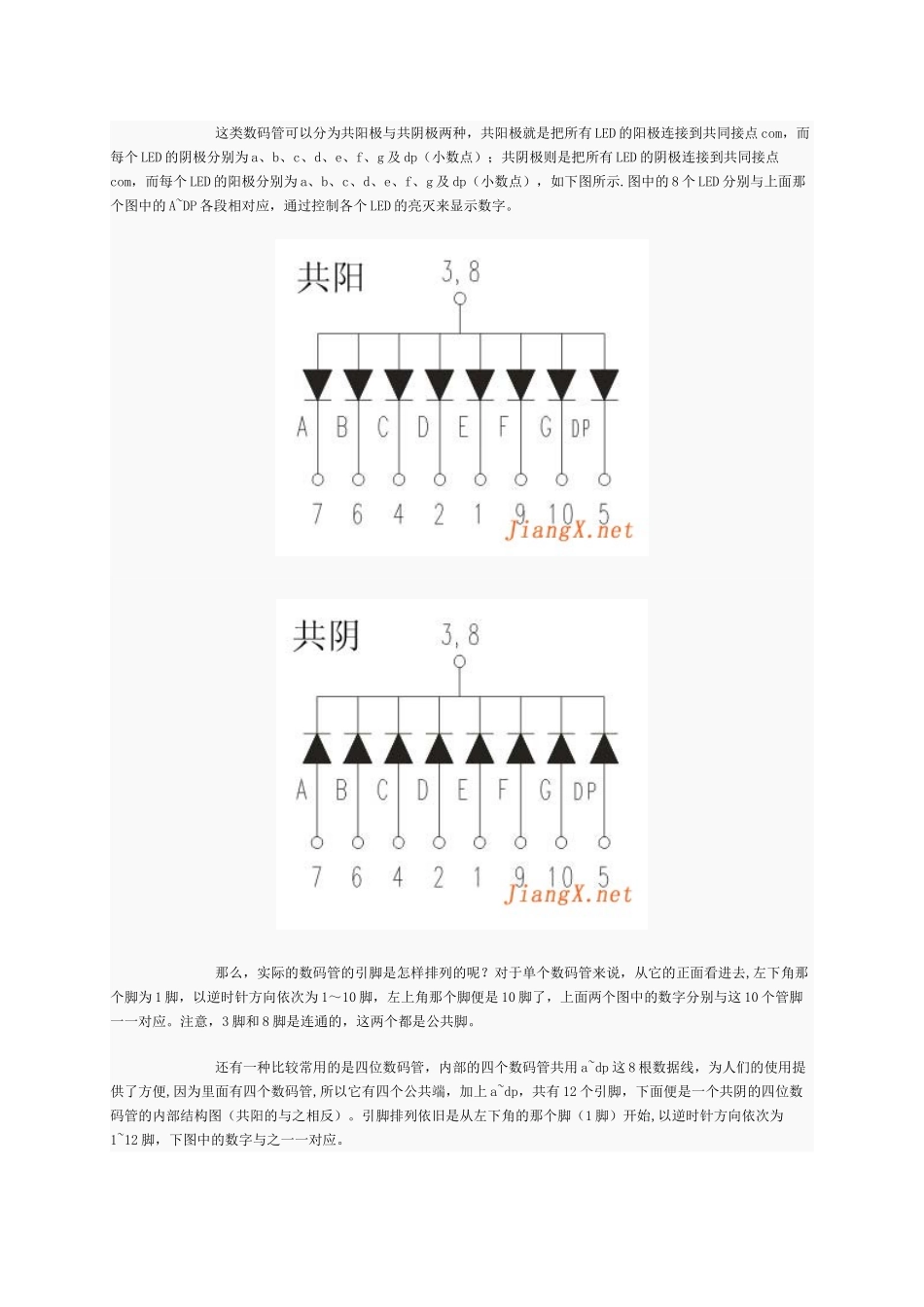

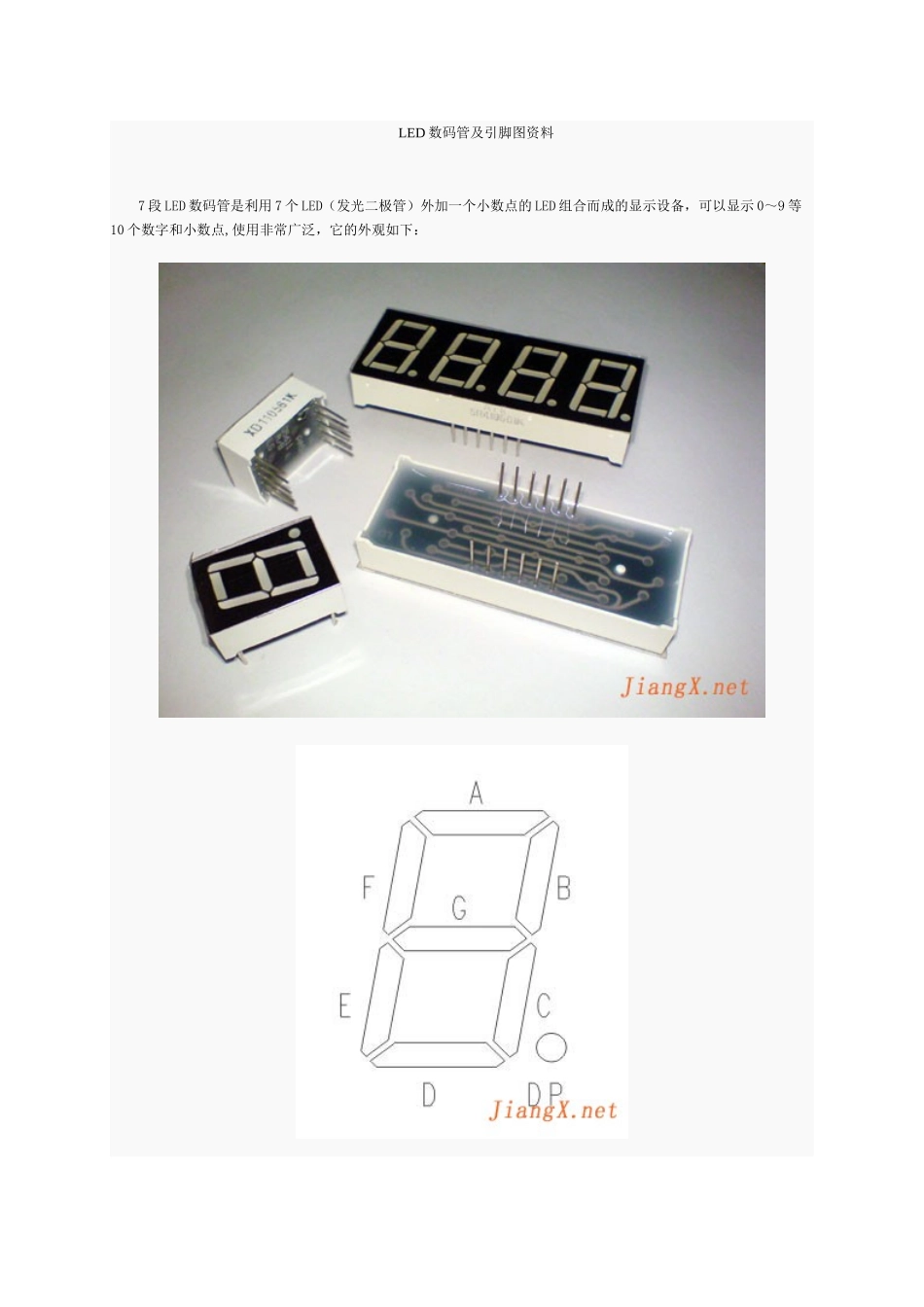

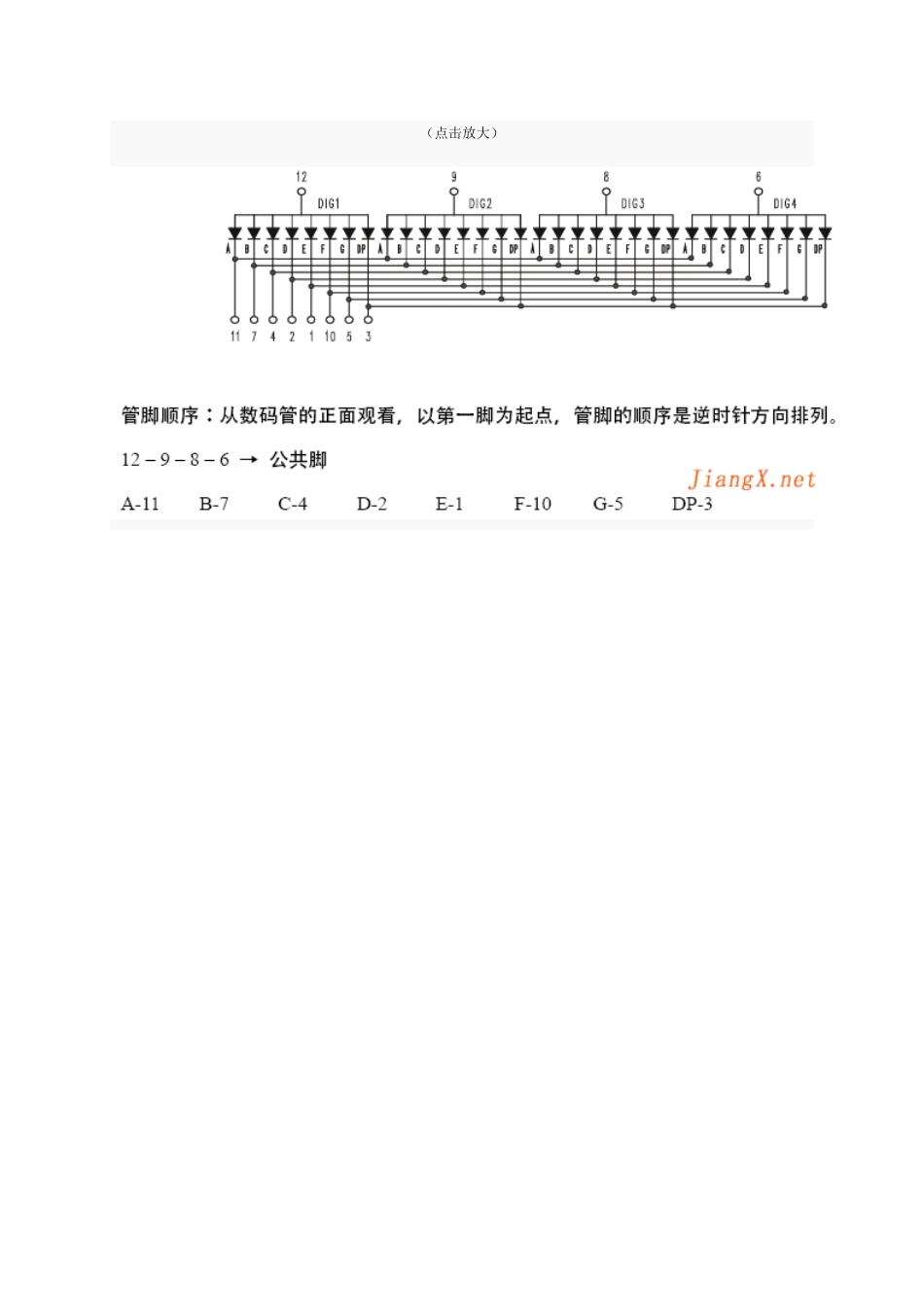

LED 数码管及引脚图资料7 段 LED 数码管是利用 7 个 LED（发光二极管）外加一个小数点的 LED 组合而成的显示设备，可以显示 0～9 等10 个数字和小数点,使用非常广泛，它的外观如下： 这类数码管可以分为共阳极与共阴极两种，共阳极就是把所有 LED 的阳极连接到共同接点 com，而每个 LED 的阴极分别为 a、b、c、d、e、f、g 及 dp（小数点）；共阴极则是把所有 LED 的阴极连接到共同接点com，而每个 LED 的阳极分别为 a、b、c、d、e、f、g 及 dp（小数点），如下图所示.图中的 8 个 LED 分别与上面那个图中的 A~DP 各段相对应，通过控制各个 LED 的亮灭来显示数字。 那么，实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去,左下角那个脚为 1 脚，以逆时针方向依次为 1～10 脚，左上角那个脚便是 10 脚了，上面两个图中的数字分别与这 10 个管脚一一对应。注意，3 脚和 8 脚是连通的，这两个都是公共脚。 还有一种比较常用的是四位数码管，内部的四个数码管共用 a~dp 这 8 根数据线，为人们的使用提供了方便,因为里面有四个数码管,所以它有四个公共端，加上 a~dp，共有 12 个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。引脚排列依旧是从左下角的那个脚（1 脚）开始,以逆时针方向依次为1~12 脚，下图中的数字与之一一对应。（点击放大）
