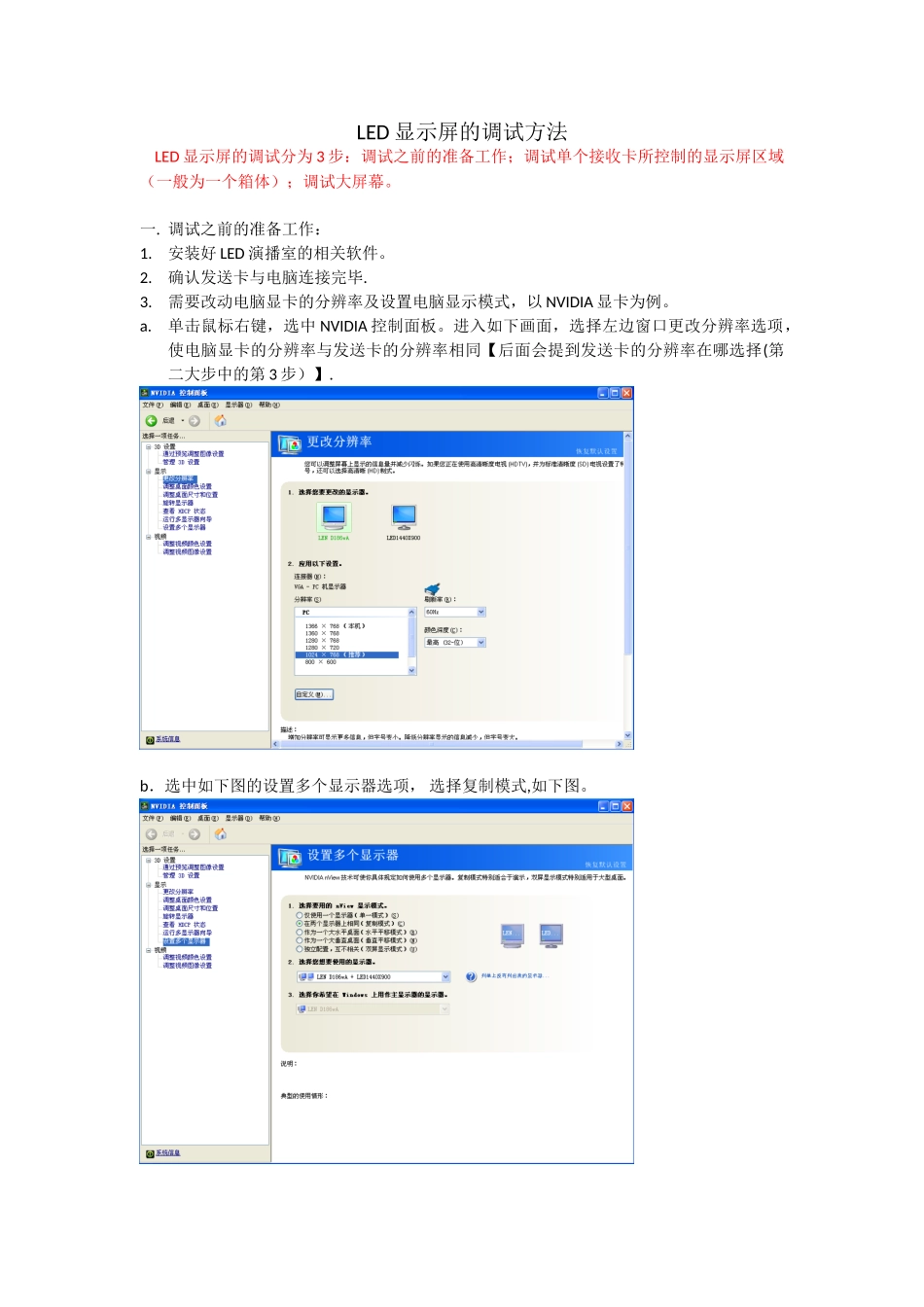

LED 显示屏的调试方法 LED 显示屏的调试分为 3 步：调试之前的准备工作；调试单个接收卡所控制的显示屏区域（一般为一个箱体）；调试大屏幕。一. 调试之前的准备工作：1.安装好 LED 演播室的相关软件。2.确认发送卡与电脑连接完毕.3.需要改动电脑显卡的分辨率及设置电脑显示模式，以 NVIDIA 显卡为例。a.单击鼠标右键，选中 NVIDIA 控制面板。进入如下画面，选择左边窗口更改分辨率选项，使电脑显卡的分辨率与发送卡的分辨率相同【后面会提到发送卡的分辨率在哪选择(第二大步中的第 3 步）】.b．选中如下图的设置多个显示器选项， 选择复制模式,如下图。4.连接好电脑里发送卡与接收卡之间的网线，连接好显示屏的电源与排线。一. 调试单个接收卡所控制的显示屏区域（一般为一个箱体）(以雅安荥经县的 P16 显示屏为例,雅安显示屏单个箱体为 64×48）。转接卡连接显示屏的排线一定要正确，否则智能设置将不能正确识别显示屏。进入设置界面时，要一边操作，一边认真观看显示屏的变化，显示屏会提示你所有的操作步骤。1.双击桌面 LED 设置,进入 LED 设置界面.2.点击设置参数，输入密码 168。3.进入设置界面，发送卡下面的显示模式可调分辨率（此分辨率需大于大屏幕的分辨率）,然后点击接收卡.4.出现如下所示界面.5. 单击智能设置,进入智能设置向导 1,如下图。a. 显示屏类型：选择全彩实像数；b. 模块信息的点数：输入一个接收卡所控制的灯珠数目（雅安 P16 接收卡控制一个箱体为 64×48,则在点数里面的 X 输入 64，Y 输入 48）;c. 模组信息里的数据接口数：为接收卡需要引出的排线数目；d． 模组信息里每口数据线组数：不同型号的显示屏每口数据线组数不同。（一般的有：显示屏用 16 针的排线则每口数据线组数为 1;显示屏用 20 针的排线则每口数据线组数为 2;显示屏用 26 针的排线则每口数据线组数为 3）。e．数据类型:红绿（蓝）分开。f．译码方式：不同型号的显示屏有不同的译码方式（一般有所有的室内屏为芯片 138译码；室外屏 P16、P20 为静态不需扫描)g. 其他的选项就按默认选择。6.点击确定进入设置向导 2，并观看显示屏，观看状态 1 和 2，选择正确的显示状态，并点击下一步。7. 观看显示屏,观看状态 1 和 2，选择正确的显示状态，并点击下一步。8. 观看显示屏，观看状态 1、2、3、4，选择正确的显示状态，并点击下一步。9. 观看显示屏，然后选择亮的行数和间隔行数（含一行亮行)...
