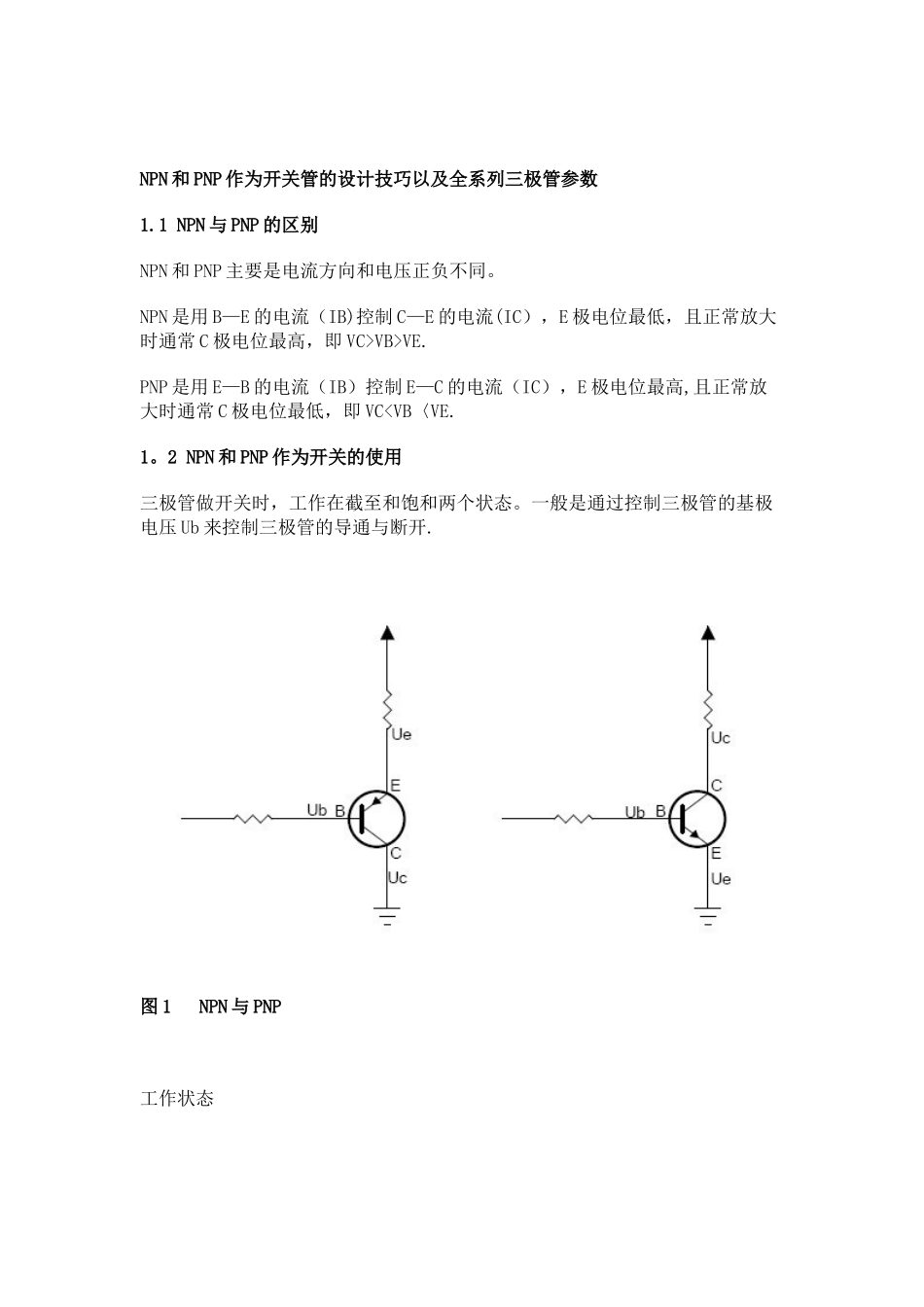

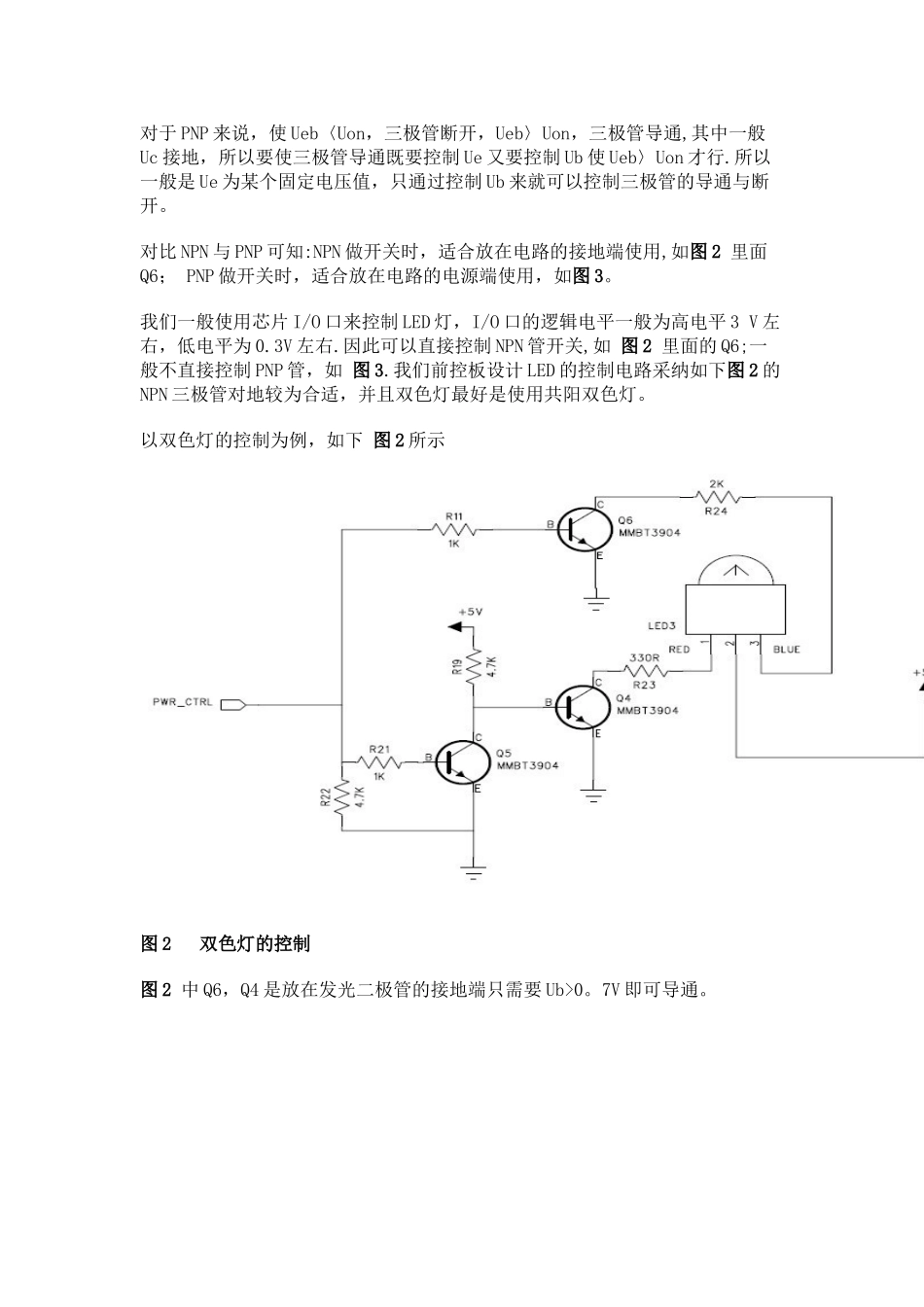

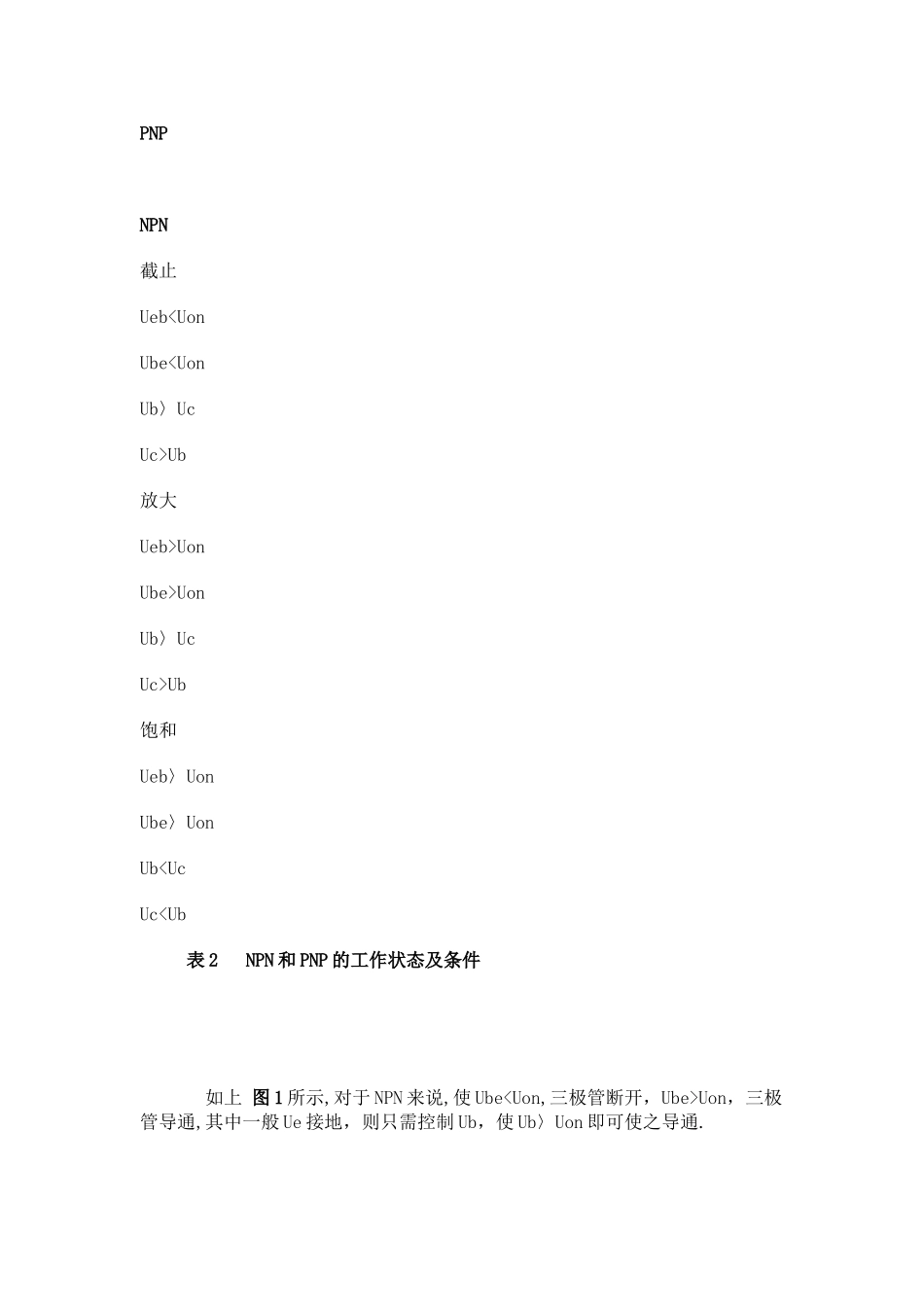

NPN 和 PNP 作为开关管的设计技巧以及全系列三极管参数1.1 NPN 与 PNP 的区别 NPN 和 PNP 主要是电流方向和电压正负不同。NPN 是用 B—E 的电流（IB)控制 C—E 的电流(IC），E 极电位最低，且正常放大时通常 C 极电位最高，即 VC>VB>VE.PNP 是用 E—B 的电流（IB）控制 E—C 的电流（IC），E 极电位最高,且正常放大时通常 C 极电位最低，即 VCUb放大Ueb>UonUbe>UonUb〉UcUc>Ub饱和Ueb〉UonUbe〉UonUbUon，三极管导通,其中一般 Ue 接地，则只需控制 Ub，使 Ub〉Uon 即可使之导通.对于 PNP 来说，使 Ueb〈Uon，三极管断开，Ueb〉Uon，三极管导通,其中一般Uc 接地，所以要使三极管导通既要控制 Ue 又要控制 Ub 使 Ueb〉Uon 才行.所以一般是 Ue 为某个固定电压值，只通过控制 Ub 来就可以控制三极管的导通与断开。对比 NPN 与 PNP 可知:NPN 做开关时，适合放在电路的接地端使用,如图 2 里面Q6； PNP 做开关时，适合放在电路的电源端使用，如图 3。我们一般使用芯片 I/O 口来控制 LED 灯，I/O 口的逻辑电平一般为高电平 3 V 左右，低电平为 0.3V 左右.因此可以直接控制 NPN 管开关,如图 2 里面的 Q6;一般不直接控制 PNP 管，如图 3.我们前控板设计 LED 的控制电路采纳如下图 2 的NPN 三极管对地较为合适，并且双色灯最好是使用共阳双色灯。以双色灯的控制为例，如下图 2 所示图 2 双色灯的控制图 2 中 Q6，Q4 是放在发光二极管的接地端只需要 Ub>0。7V 即可导通。图 3 电源的控制图 3 中 Q35 就放在电源端,E 为固定 12V，只需控制 B 极来导通三极管. 以下是普遍用法:NPN 基极高电压，集电极与发射极短路.低电压，集电极与发射极开路.也就是不工作。 PNP 基极高电压。集电极与发射极开路，也就是不工作。假如基极加低电位，集电极与发射极短路。 a。假如输入一个高电平，而输出需要一个低电平常，首选择 npn。 b。假如输入一个低电平,而输出需要一个低电平常,首选择 pnp。 c。假如输入一个低电平,而输出需要一个高电平常，首选择 npn。 d.假如输入一个高电平,而输出需要一个高电平常，首选择 pnp。 1.3 三极管使用时钳制电压的问题、图 4 电源的控制如上图 4，在 POWER_UP 与三极管 b 极之间必须要串个电阻,否则当三极管导通后，POWER_UP 位置电压会被钳制在 0.7V，设计时候应当注意。
