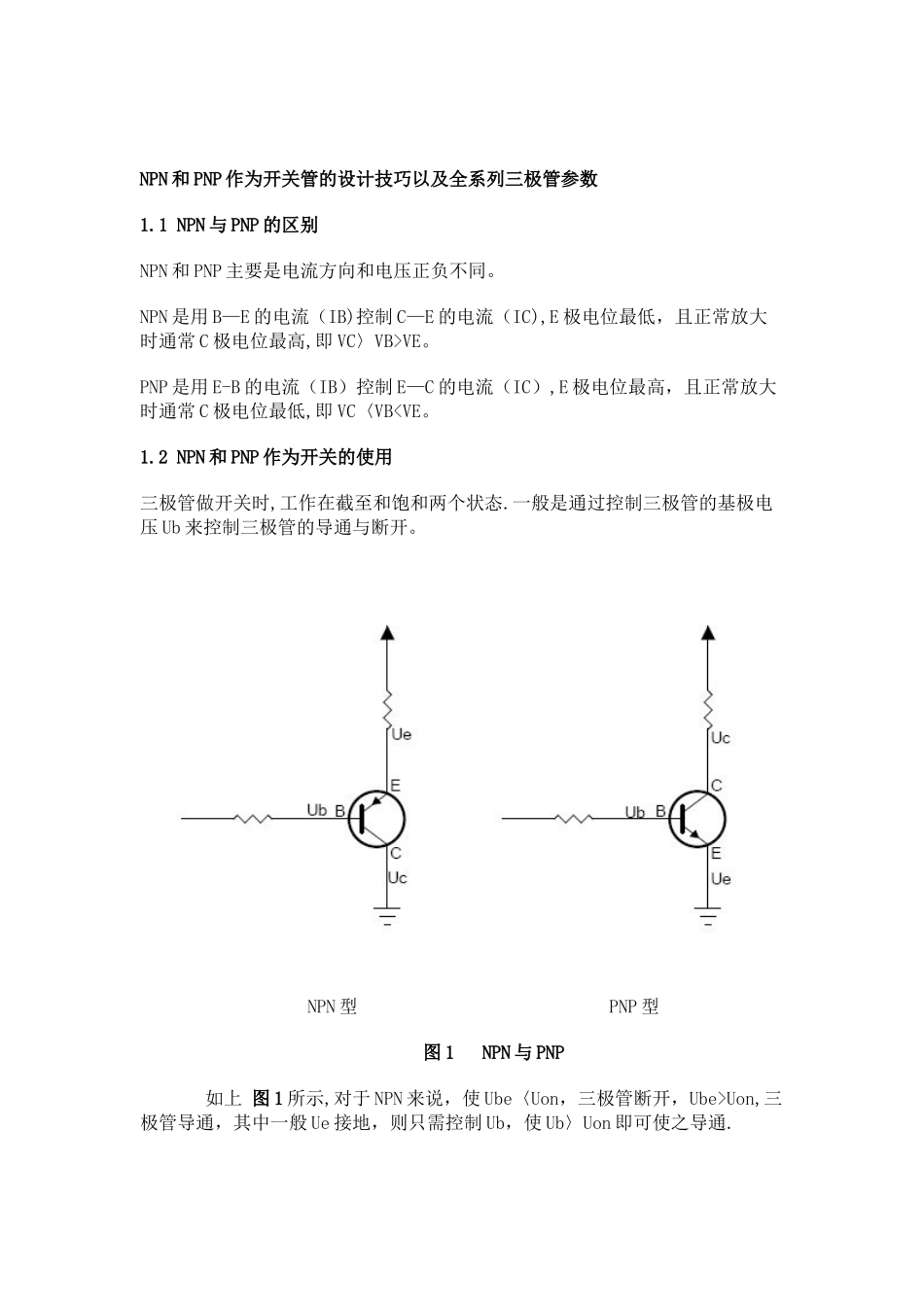

NPN 和 PNP 作为开关管的设计技巧以及全系列三极管参数1
1 NPN 与 PNP 的区别 NPN 和 PNP 主要是电流方向和电压正负不同
NPN 是用 B—E 的电流（IB)控制 C—E 的电流（IC),E 极电位最低，且正常放大时通常 C 极电位最高,即 VC〉VB>VE
PNP 是用 E-B 的电流（IB）控制 E—C 的电流（IC）,E 极电位最高，且正常放大时通常 C 极电位最低,即 VC〈VBUon,三极管导通，其中一般 Ue 接地，则只需控制 Ub，使 Ub〉Uon 即可使之导通
对于 PNP 来说，使 Ueb〈Uon，三极管断开，Ueb>Uon,三极管导通，其中一般 Uc接地，所以要使三极管导通既要控制 Ue 又要控制 Ub 使 Ueb>Uon 才行
所以一般是 Ue 为某个固定电压值，只通过控制 Ub 来就可以控制三极管的导通与断开
对比 NPN 与 PNP 可知：NPN 做开关时,适合放在电路的接地端使用，如图 2 里面Q6; PNP 做开关时,适合放在电路的电源端使用，如图 3
我们一般使用芯片 I/O 口来控制 LED 灯，I/O 口的逻辑电平一般为高电平 3 V 左右,低电平为 0
因此可以直接控制 NPN 管开关，如 图 2 里面的 Q6；一般不直接控制 PNP 管,如 图 3
我们前控板设计 LED 的控制电路采纳如下图 2的 NPN 三极管对地较为合适,并且双色灯最好是使用共阳双色灯

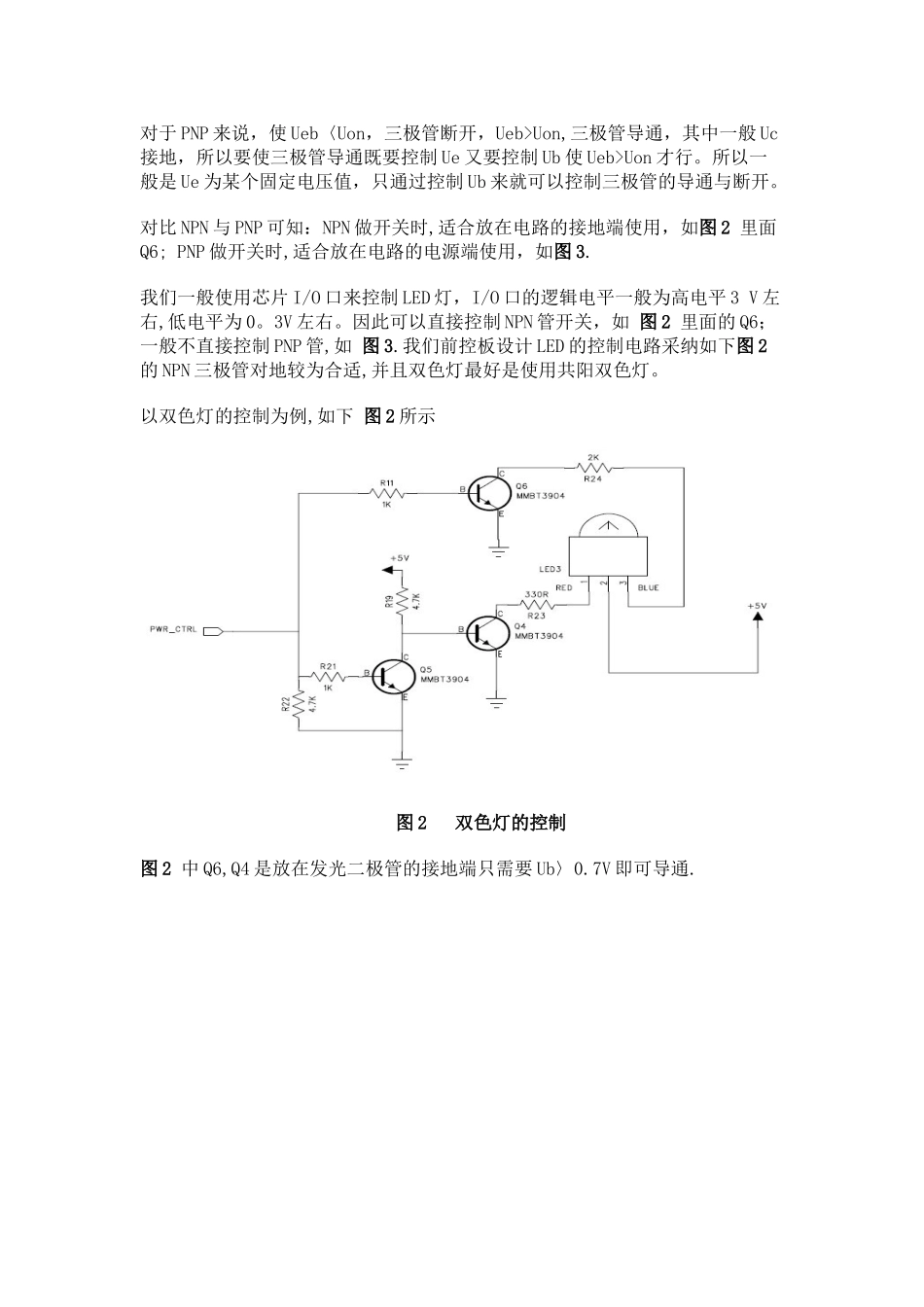

以双色灯的控制为例,如下 图 2 所示图 2 双色灯的控制图 2 中 Q6,Q4 是放在发光二极管的接地端只需要 Ub〉0
7V 即可导通

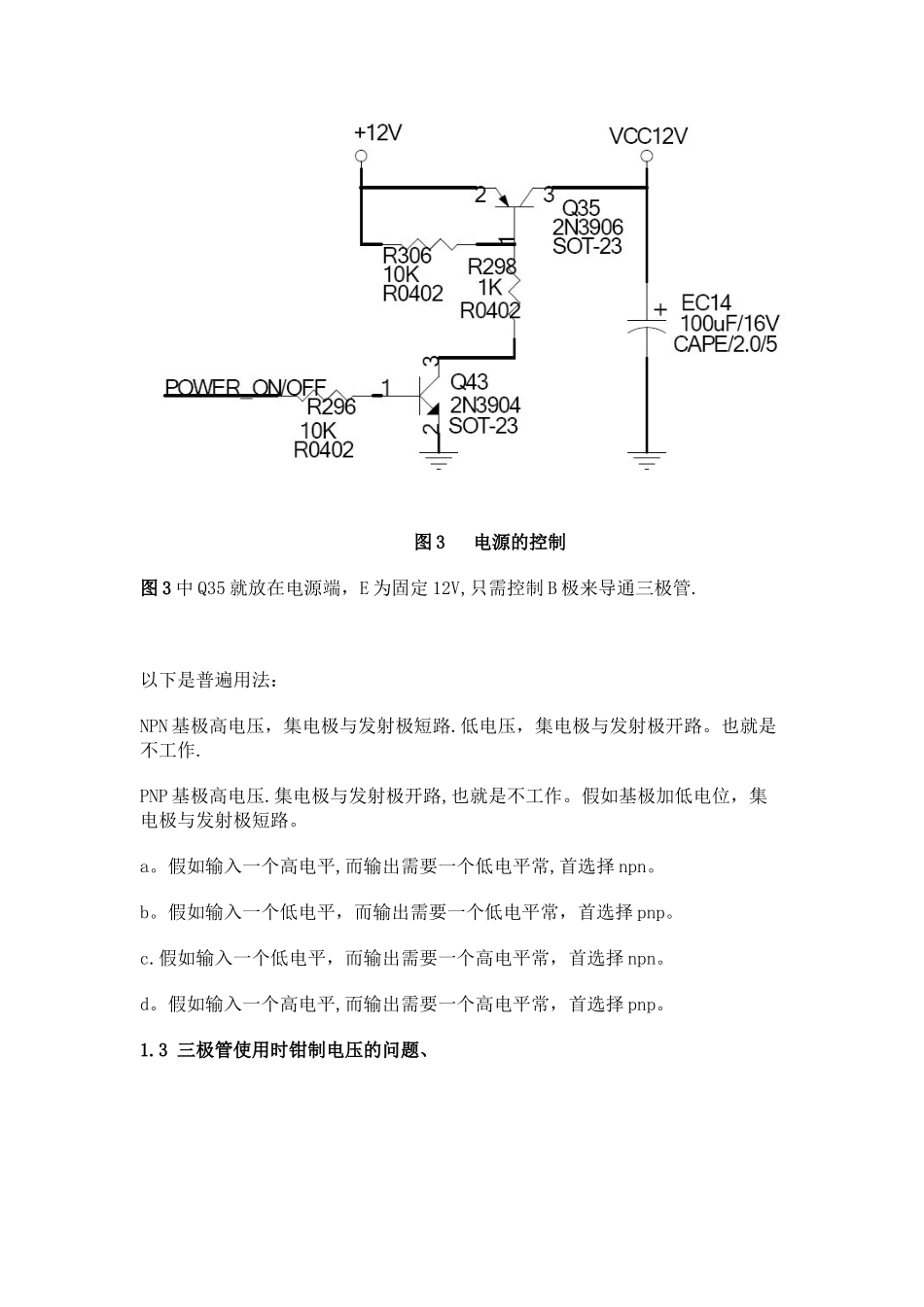

图 3 电源的控制图 3 中 Q35 就放在电源端，E 为固定 12V,只需控制 B 极来导通三极管
以下是普遍用法：NPN 基极高电压，集电极与发射极短路
低电压，集电极与发射极开路
也就是不工作
