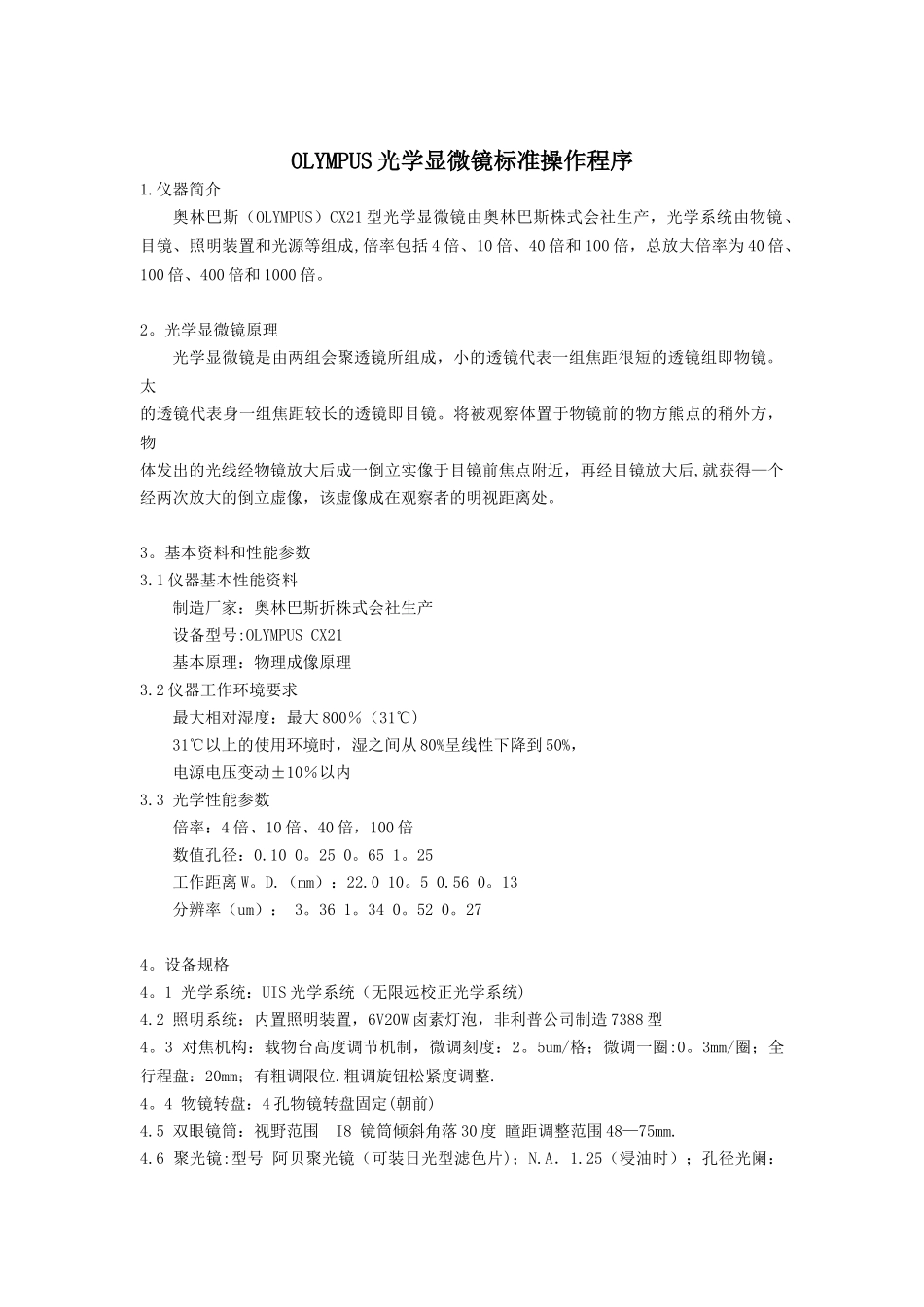

OLYMPUS 光学显微镜标准操作程序1.仪器简介奥林巴斯（OLYMPUS）CX21 型光学显微镜由奥林巴斯株式会社生产，光学系统由物镜、目镜、照明装置和光源等组成,倍率包括 4 倍、10 倍、40 倍和 100 倍，总放大倍率为 40 倍、100 倍、400 倍和 1000 倍。2。光学显微镜原理光学显微镜是由两组会聚透镜所组成，小的透镜代表一组焦距很短的透镜组即物镜。太的透镜代表身一组焦距较长的透镜即目镜。将被观察体置于物镜前的物方熊点的稍外方，物体发出的光线经物镜放大后成一倒立实像于目镜前焦点附近，再经目镜放大后,就获得—个经两次放大的倒立虚像，该虚像成在观察者的明视距离处。3。基本资料和性能参数3.1 仪器基本性能资料 制造厂家：奥林巴斯折株式会社生产 设备型号:OLYMPUS CX21 基本原理：物理成像原理3.2 仪器工作环境要求 最大相对湿度：最大 800％（31℃) 31℃以上的使用环境时，湿之间从 80%呈线性下降到 50%， 电源电压变动±10％以内3.3 光学性能参数 倍率：4 倍、10 倍、40 倍，100 倍 数值孔径：0.10 0。25 0。65 1。25 工作距离 W。D.（mm）：22.0 10。5 0.56 0。13 分辨率（um）： 3。36 1。34 0。52 0。274。设备规格4。1 光学系统：UIS 光学系统（无限远校正光学系统)4.2 照明系统：内置照明装置，6V20W 卤素灯泡，非利普公司制造 7388 型4。3 对焦机构：载物台高度调节机制，微调刻度：2。5um/格；微调一圈:0。3mm/圈；全行程盘：20mm；有粗调限位.粗调旋钮松紧度调整.4。4 物镜转盘：4 孔物镜转盘固定(朝前)4.5 双眼镜筒：视野范围 I8 镜筒倾斜角落 30 度 瞳距调整范围 48—75mm.4.6 聚光镜:型号 阿贝聚光镜（可装日光型滤色片)；N.A．1.25（浸油时）；孔径光阑：内置。5 显微镜常规操作5.1 打开电源开关，转动亮度度调整旋钮调节亮度。5.2 请小心谨慎地放置标本，假如强力反弹样本夹或是中途突然放松样本夹螺旋钮时,会有可能将标本损坏；转动粗调旋转盘降下载物台,拉开机械式载物台的样本夹，自前向后将标本切片入入平台，标本切片入稳后，再将样本夹轻轻放回原位，转动上侧的垂直移动旋转杆后，标本垂直方向移动，转动下侧的水平移动旋转杆后，标本水平方向移动;取下标本方法与放入方法相反.5。3 载物台上的刻度方便确定所观察样本位置，水平刻度的标识以机械式载物台上的刻度来读到，垂直刻度的标识线以载物台右侧刻度线来读取。5。4 对焦的要领:从显微镜的...
