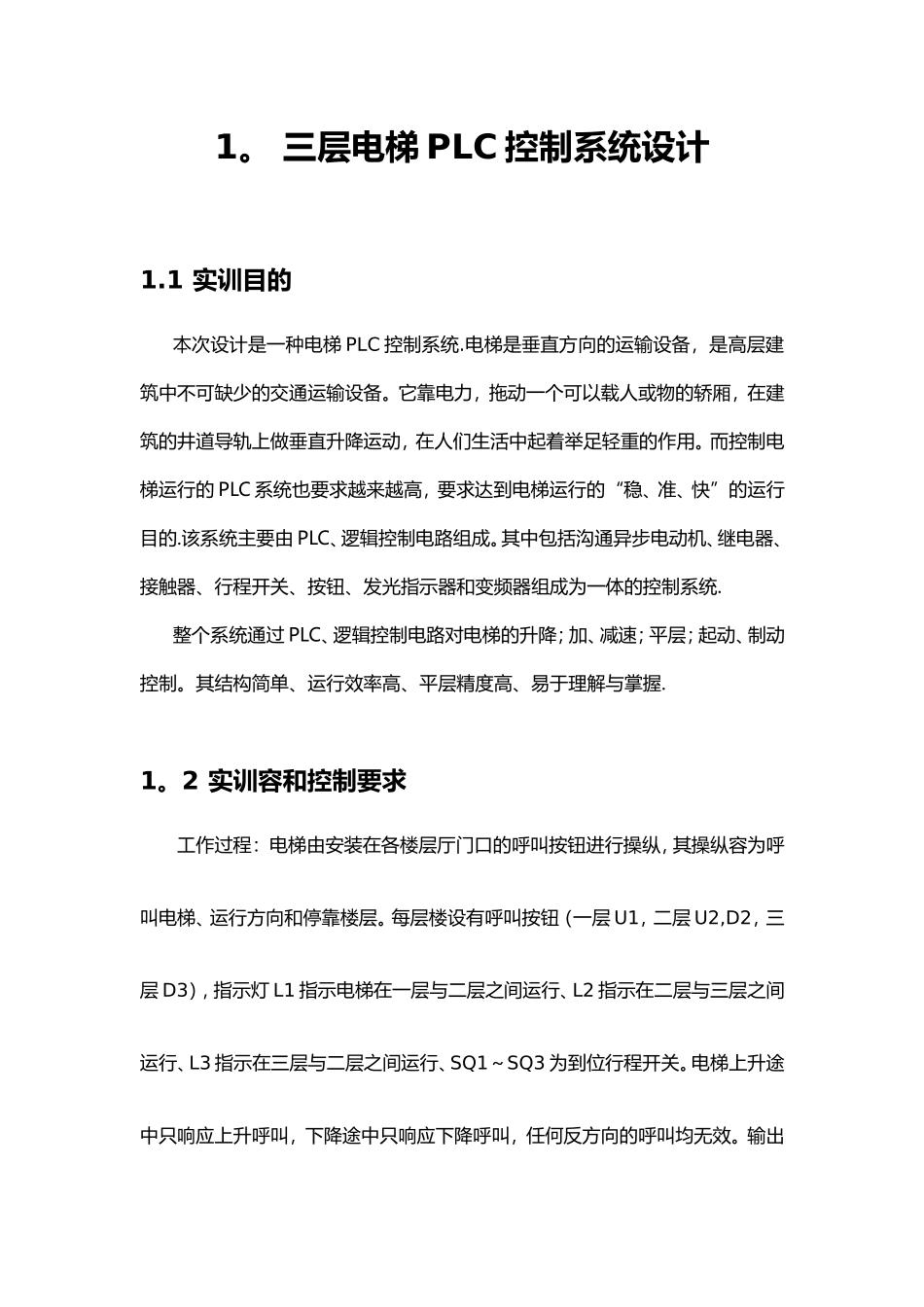

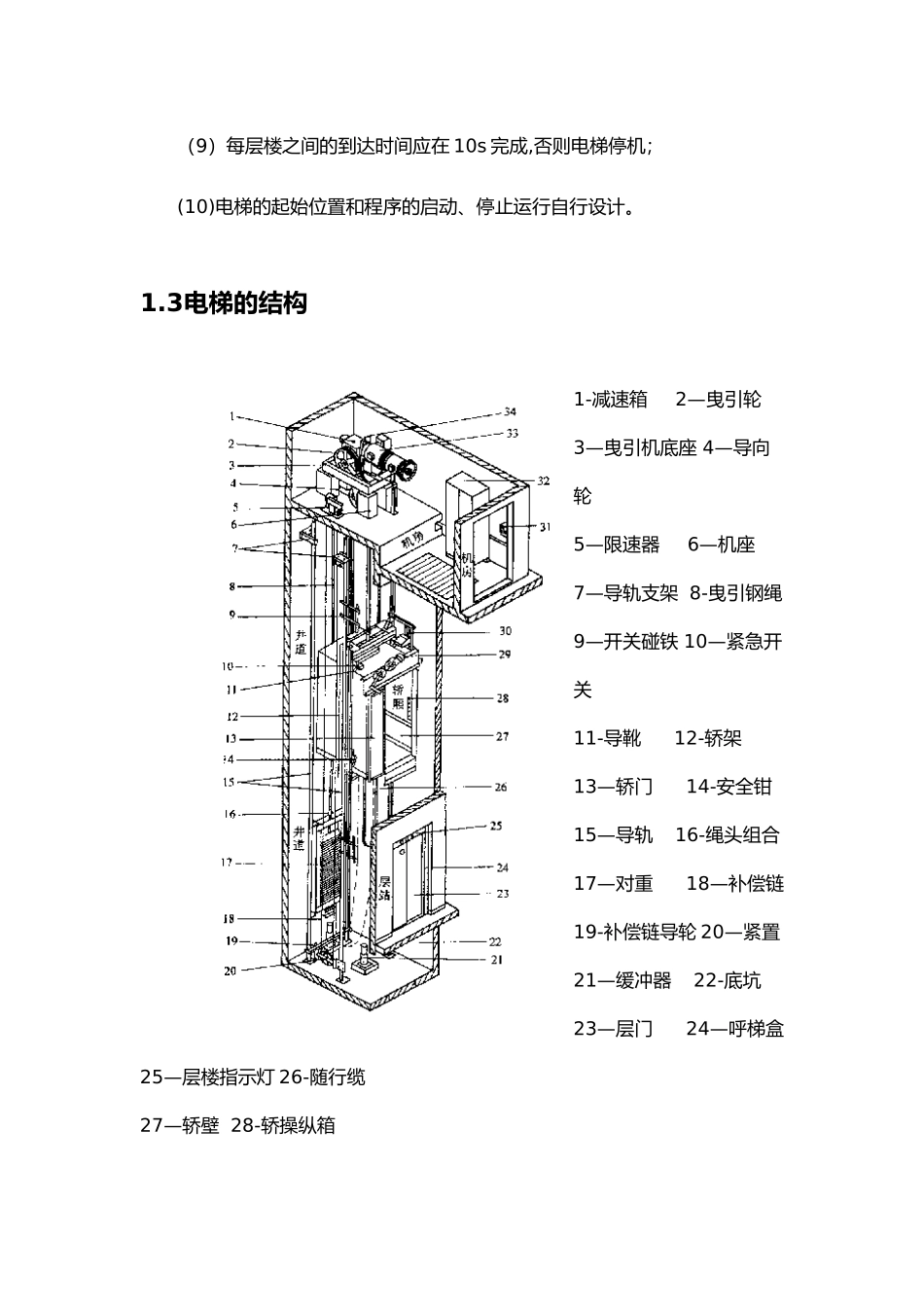

1。 三层电梯 PLC 控制系统设计1.1 实训目的本次设计是一种电梯 PLC 控制系统.电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。而控制电梯运行的 PLC 系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的.该系统主要由 PLC、逻辑控制电路组成。其中包括沟通异步电动机、继电器、接触器、行程开关、按钮、发光指示器和变频器组成为一体的控制系统.整个系统通过 PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。其结构简单、运行效率高、平层精度高、易于理解与掌握.1。2 实训容和控制要求工作过程： 电梯由安装在各楼层厅门口的呼叫按钮进行操纵，其操纵容为呼叫电梯、运行方向和停靠楼层。每层楼设有呼叫按钮（一层 U1，二层 U2,D2，三层 D3），指示灯 L1 指示电梯在一层与二层之间运行、L2 指示在二层与三层之间运行、L3 指示在三层与二层之间运行、SQ1～SQ3 为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。输出端用输出指示灯的状态来模拟输出设备的状态。 三层楼电梯的自动控制要求如下： （1）当电梯停于 1F 或 2F 时，假如按 3F 按钮呼叫,则电梯上升到 3F，由行程开关 SQ3 停止； (2）当电梯停于 3F 或 2F 时,假如按 1F 按钮呼叫,则电梯下降到 1F，由行程开关 LS1 停止； （3）当电梯停于 1F，假如按 2F 按钮呼叫，则电梯上升到 2F，由行程开关LS2 停止；（4）当电梯停于 3F，假如按 2F 按钮呼叫，则电梯下降到 2F，由行程开关LS2 停止; （5）当电梯停于 2F,而 2F、3F 按钮均有人呼叫时,电梯先上升到 2F，由 LS2控制暂停 2S 后，继续上升到 3F,由 LS3 停止； （6)当电梯停于 3F，而 1F、2F 按钮均有人呼叫时,电梯下降到 2F，由 LS2控制暂停 2S 后，继续下降到 1F,由 LS1 停止； （7）在电梯上升途中,任何反方向的下降按钮呼叫均无效； (8）在电梯下降途中，任何反方向的上升按钮呼叫均无效； （9）每层楼之间的到达时间应在 10s 完成,否则电梯停机； (10)电梯的起始位置和程序的启动、停止运行自行设计。1.3电梯的结构1-减速箱 2—曳引轮 3—曳引机底座 4—导向轮5—限速器 6—机座 7—导轨支架 8-曳引钢绳 9—开关碰铁 10—紧急开关 1...
