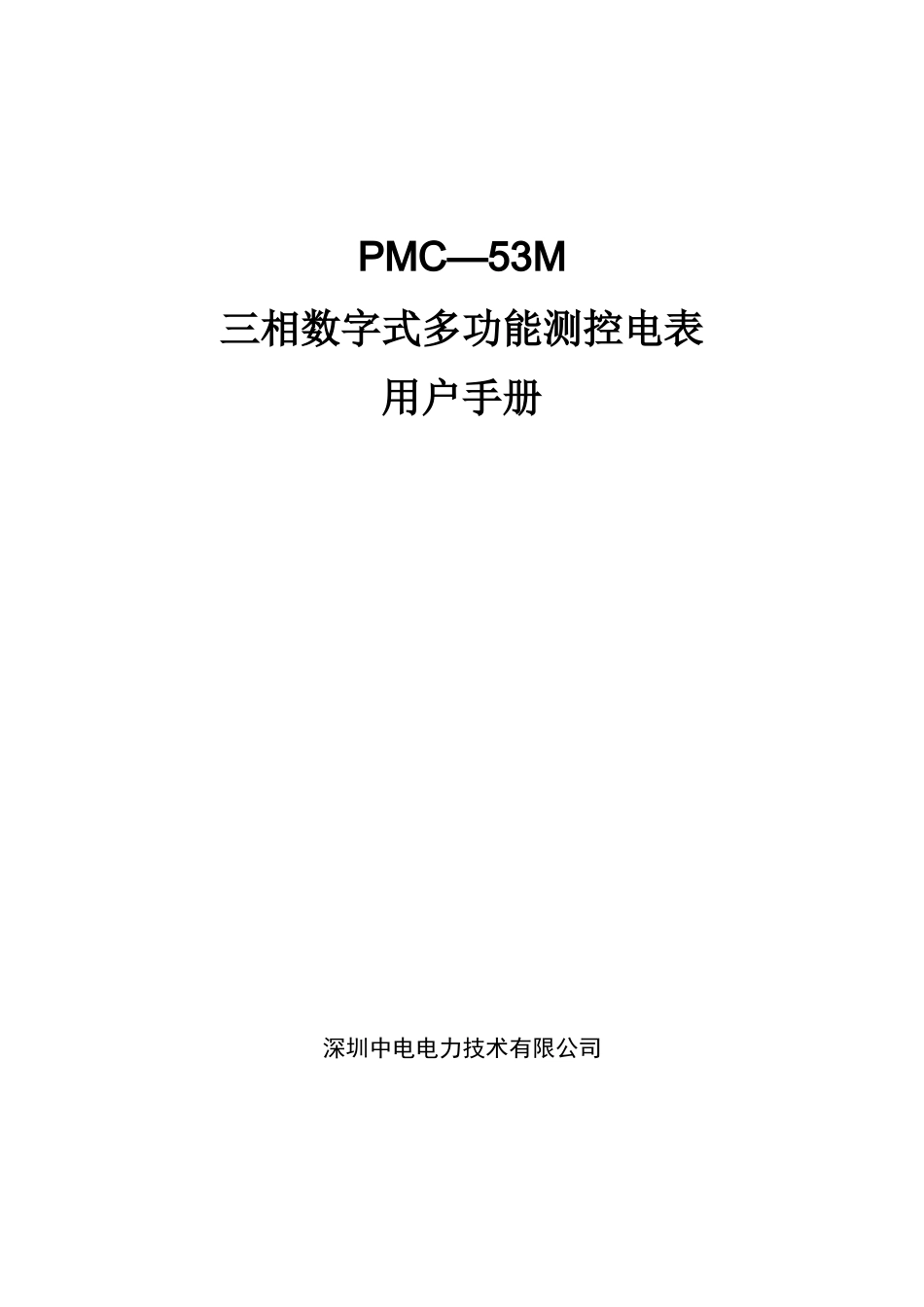

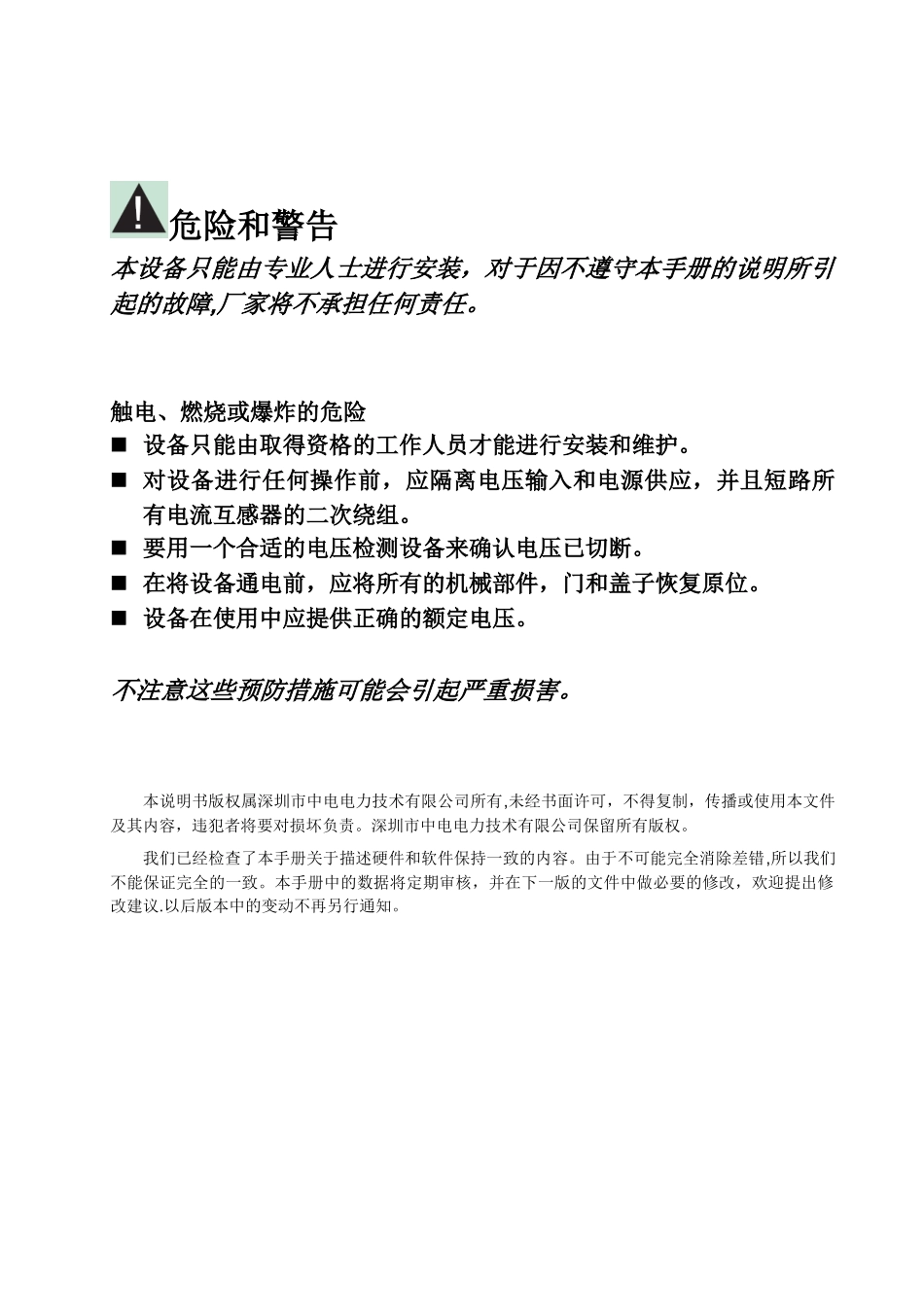

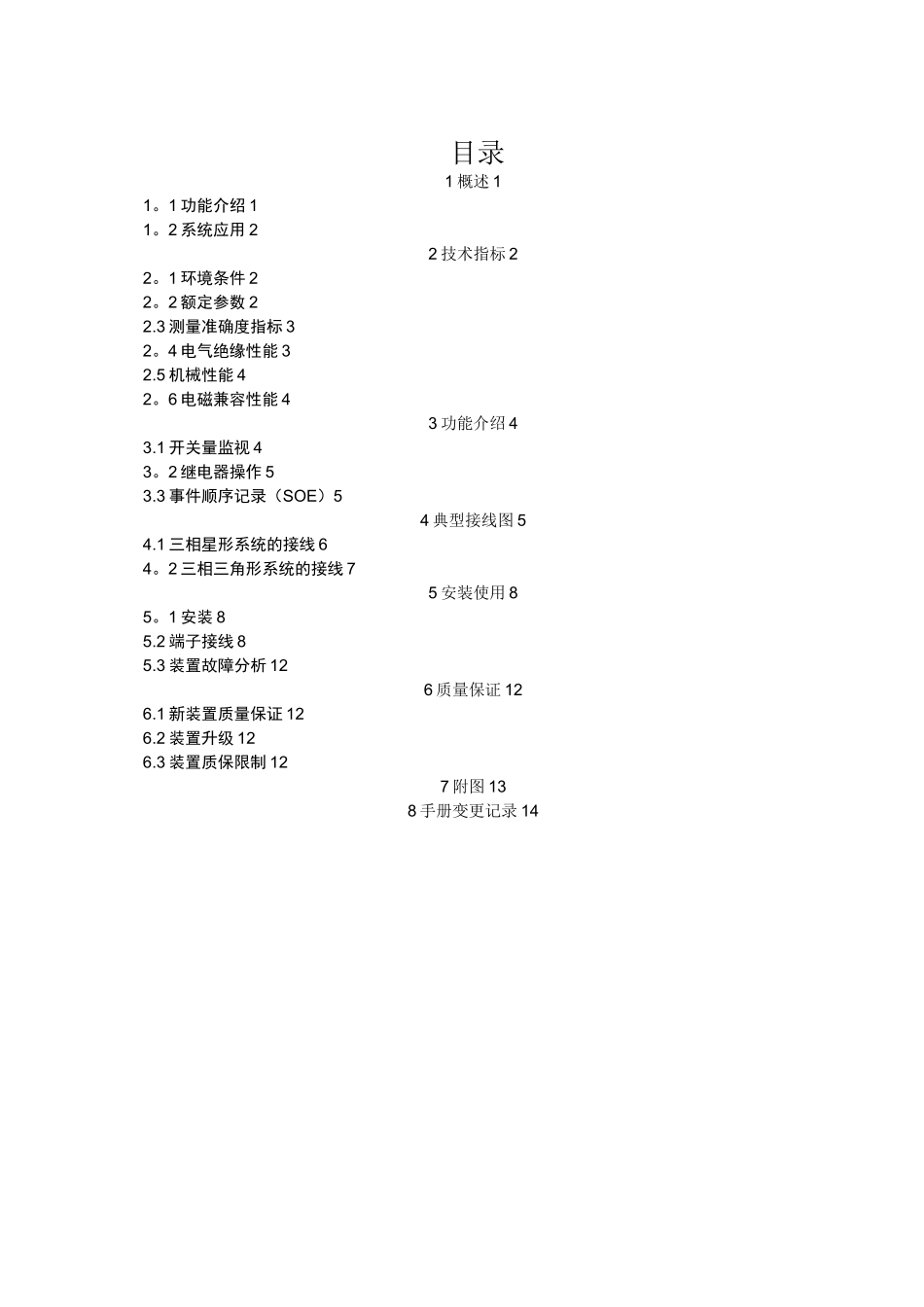

PMC—53M三相数字式多功能测控电表用户手册深圳中电电力技术有限公司危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障,厂家将不承担任何责任。触电、燃烧或爆炸的危险 设备只能由取得资格的工作人员才能进行安装和维护。 对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。 要用一个合适的电压检测设备来确认电压已切断。 在将设备通电前，应将所有的机械部件，门和盖子恢复原位。 设备在使用中应提供正确的额定电压。不注意这些预防措施可能会引起严重损害。本说明书版权属深圳市中电电力技术有限公司所有,未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。深圳市中电电力技术有限公司保留所有版权。我们已经检查了本手册关于描述硬件和软件保持一致的内容。由于不可能完全消除差错,所以我们不能保证完全的一致。本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议.以后版本中的变动不再另行通知。 目录1 概述 11。1 功能介绍 11。2 系统应用 22 技术指标 22。1 环境条件 22。2 额定参数 22.3 测量准确度指标 32。4 电气绝缘性能 32.5 机械性能 42。6 电磁兼容性能 43 功能介绍 43.1 开关量监视 43。2 继电器操作 53.3 事件顺序记录（SOE）54 典型接线图 54.1 三相星形系统的接线 64。2 三相三角形系统的接线 75 安装使用 85。1 安装 85.2 端子接线 85.3 装置故障分析 126 质量保证 126.1 新装置质量保证 126.2 装置升级 126.3 装置质保限制 127 附图 138 手册变更记录 141概述1.1功能介绍PMC-53M 是三相数字式多功能测控电表，广泛用于工业、商业、民用电力系统和变电站中。以工业级微处理器为核心，处理速度高，具有很高的性价比，集电量遥测、遥控、遥信等功能于一体 ,可以取代大量的常规模拟仪表，独立应用在仪表控制盘、开关柜、UPS 系统等场合,为用户节约大量投资和使用空间.以下将介绍 PMC-53M 装置的功能和使用.表 1。1 基本功能功能详细说明输入和输出三相电压输入（VA、VB、VC)三相电流输入（IA、IB、IC）2 个继电器输出＊（DO1~DO2 )2 路开关量输入＊（DI1～DI2 )测量参数电压测量、电流测量、功率测量、频率、电能事件记录＊*16 个事件记录，分辨率 1ms通信方式RS-485 口（2 线式、半双工，波特率最高 19200bps）* DI...
