PSISI信息管理帮助资料

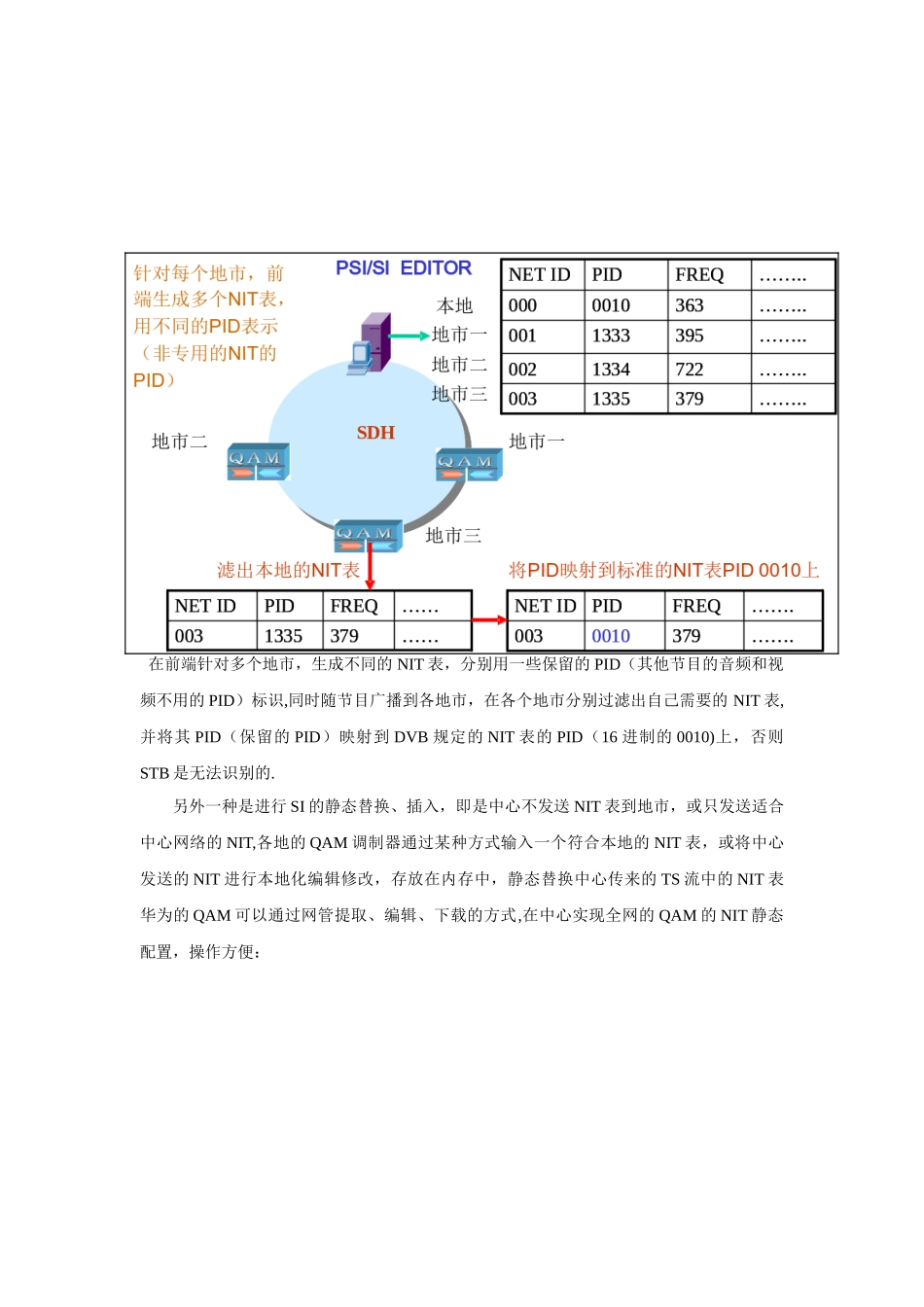

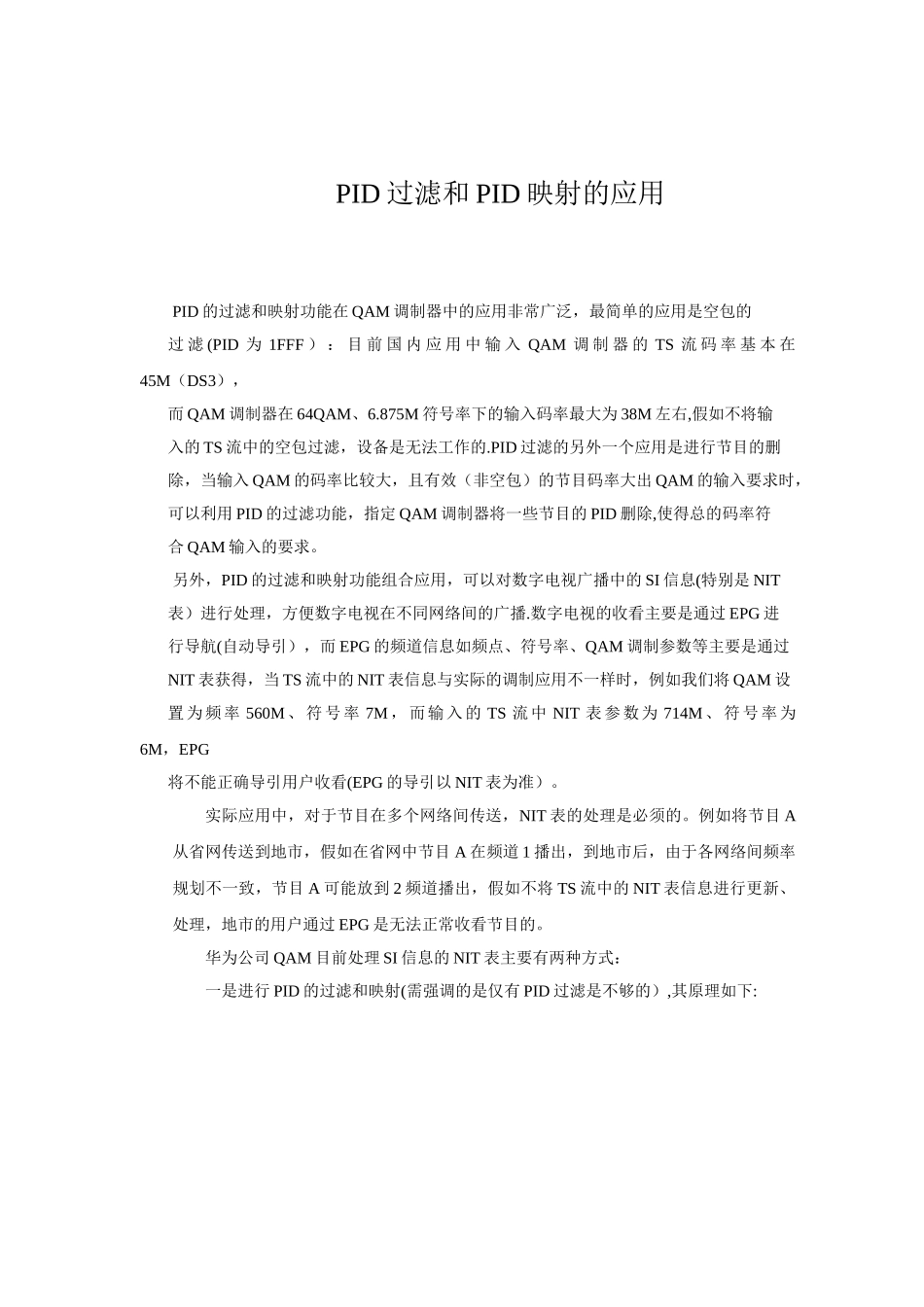

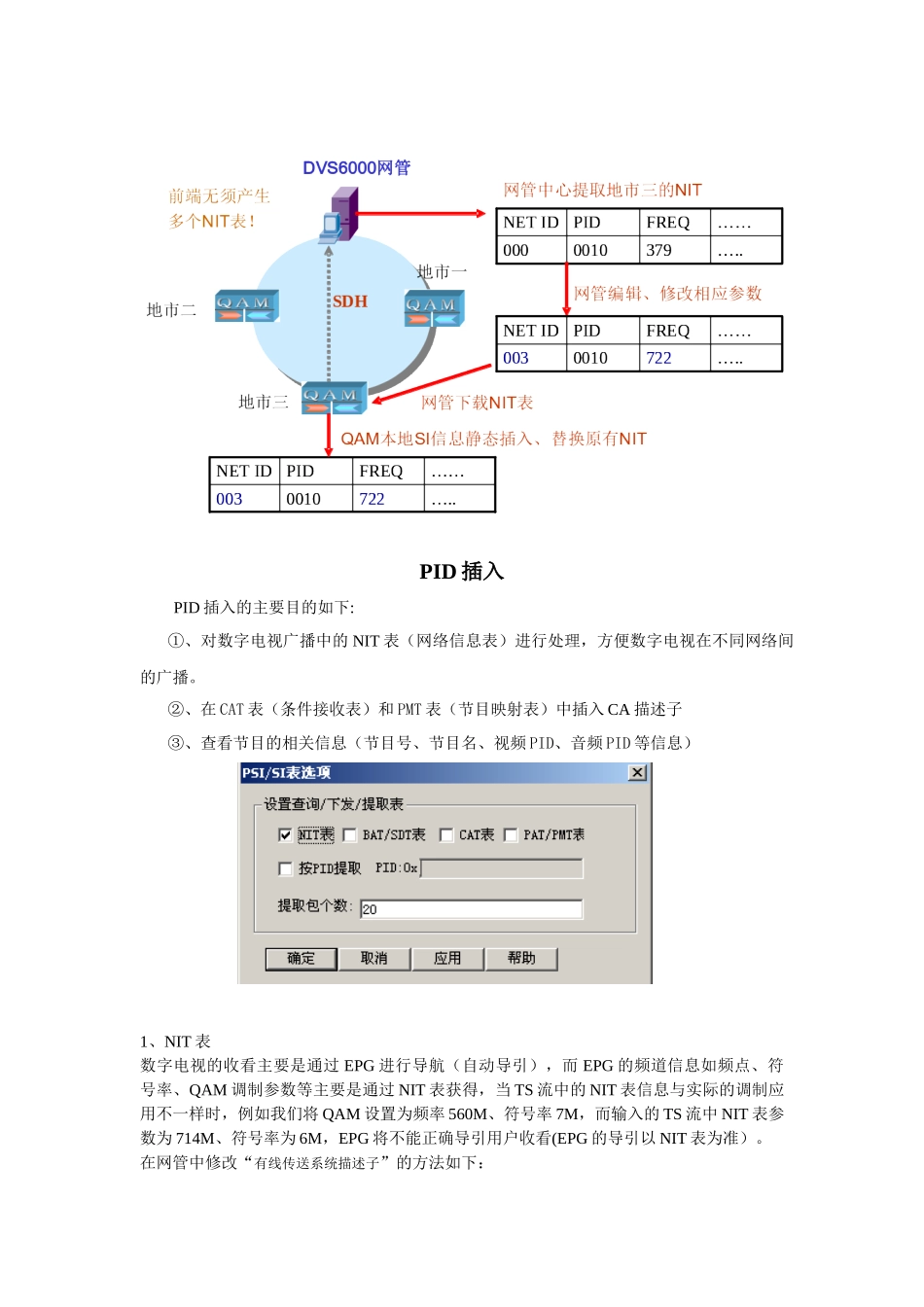

PID 过滤和 PID 映射的应用 PID 的过滤和映射功能在 QAM 调制器中的应用非常广泛，最简单的应用是空包的过 滤 (PID 为 1FFF ） ： 目 前 国 内 应 用 中 输 入 QAM 调 制 器 的 TS 流 码 率 基 本 在45M（DS3），而 QAM 调制器在 64QAM、6.875M 符号率下的输入码率最大为 38M 左右,假如不将输入的 TS 流中的空包过滤，设备是无法工作的.PID 过滤的另外一个应用是进行节目的删除，当输入 QAM 的码率比较大，且有效（非空包）的节目码率大出 QAM 的输入要求时，可以利用 PID 的过滤功能，指定 QAM 调制器将一些节目的 PID 删除,使得总的码率符合 QAM 输入的要求。另外，PID 的过滤和映射功能组合应用，可以对数字电视广播中的 SI 信息(特别是 NIT表）进行处理，方便数字电视在不同网络间的广播.数字电视的收看主要是通过 EPG 进行导航(自动导引），而 EPG 的频道信息如频点、符号率、QAM 调制参数等主要是通过NIT 表获得，当 TS 流中的 NIT 表信息与实际的调制应用不一样时，例如我们将 QAM 设置为频率 560M、符号率 7M，而输入的 TS 流中 NIT 表参数为 714M、符号率为6M，EPG将不能正确导引用户收看(EPG 的导引以 NIT 表为准）。实际应用中，对于节目在多个网络间传送，NIT 表的处理是必须的。例如将节目 A从省网传送到地市，假如在省网中节目 A 在频道 1 播出，到地市后，由于各网络间频率规划不一致，节目 A 可能放到 2 频道播出，假如不将 TS 流中的 NIT 表信息进行更新、处理，地市的用户通过 EPG 是无法正常收看节目的。华为公司 QAM 目前处理 SI 信息的 NIT 表主要有两种方式：一是进行 PID 的过滤和映射(需强调的是仅有 PID 过滤是不够的）,其原理如下: 在前端针对多个地市，生成不同的 NIT 表，分别用一些保留的 PID（其他节目的音频和视频不用的 PID）标识,同时随节目广播到各地市，在各个地市分别过滤出自己需要的 NIT 表,并将其 PID（保留的 PID）映射到 DVB 规定的 NIT 表的 PID（16 进制的 0010)上，否则STB 是无法识别的.另外一种是进行 SI 的静态替换、插入，即是中心不发送 NIT 表到地市，或只发送适合中心网络的 NIT,各地的 QAM 调制器通过某种方式输入一个符合本地的 NIT 表，或将中心发送的 NIT 进行本地化编辑修改，存放在内存中，静态替换中心传来的 TS 流中的 NIT 表华为的 Q...
