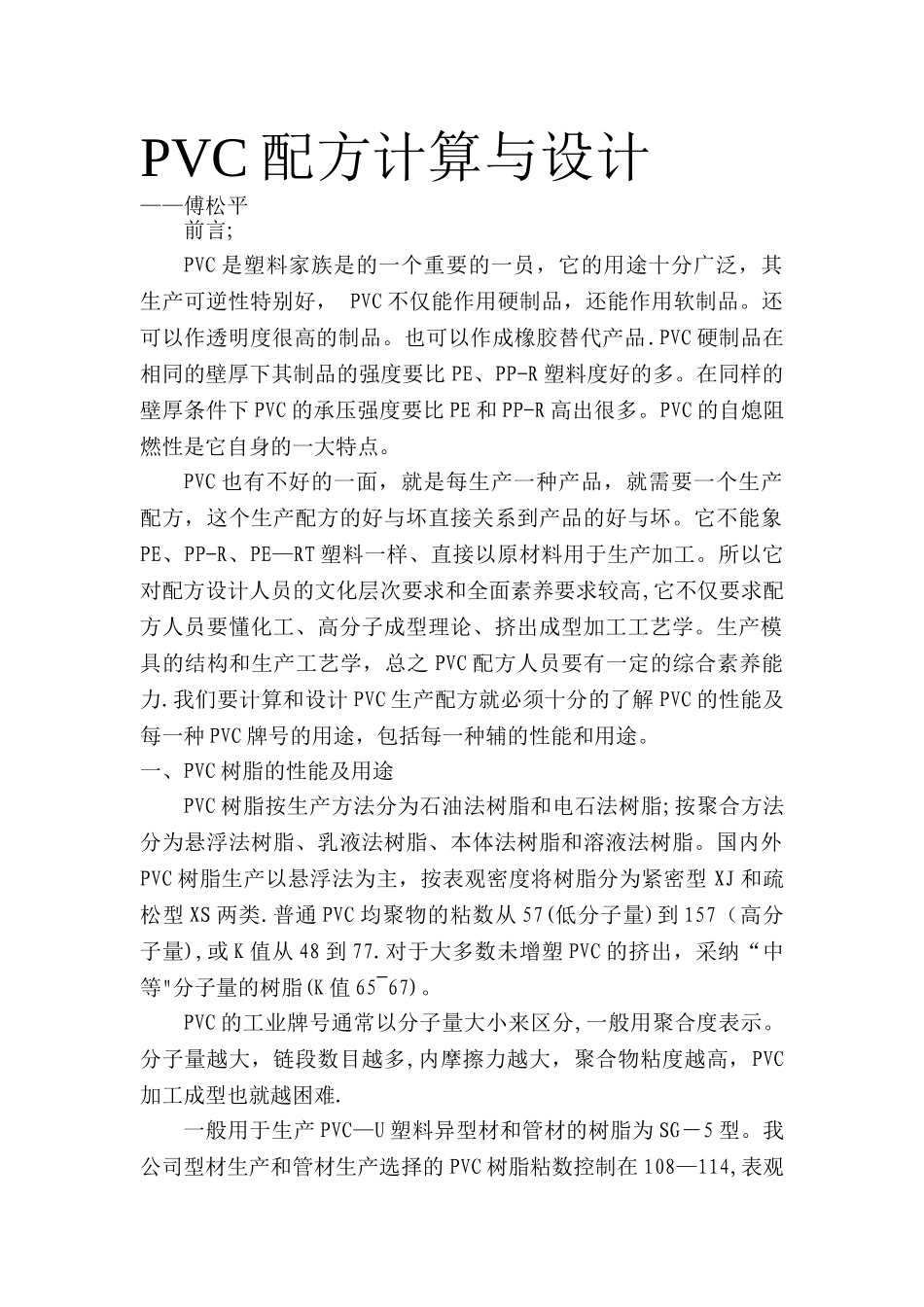

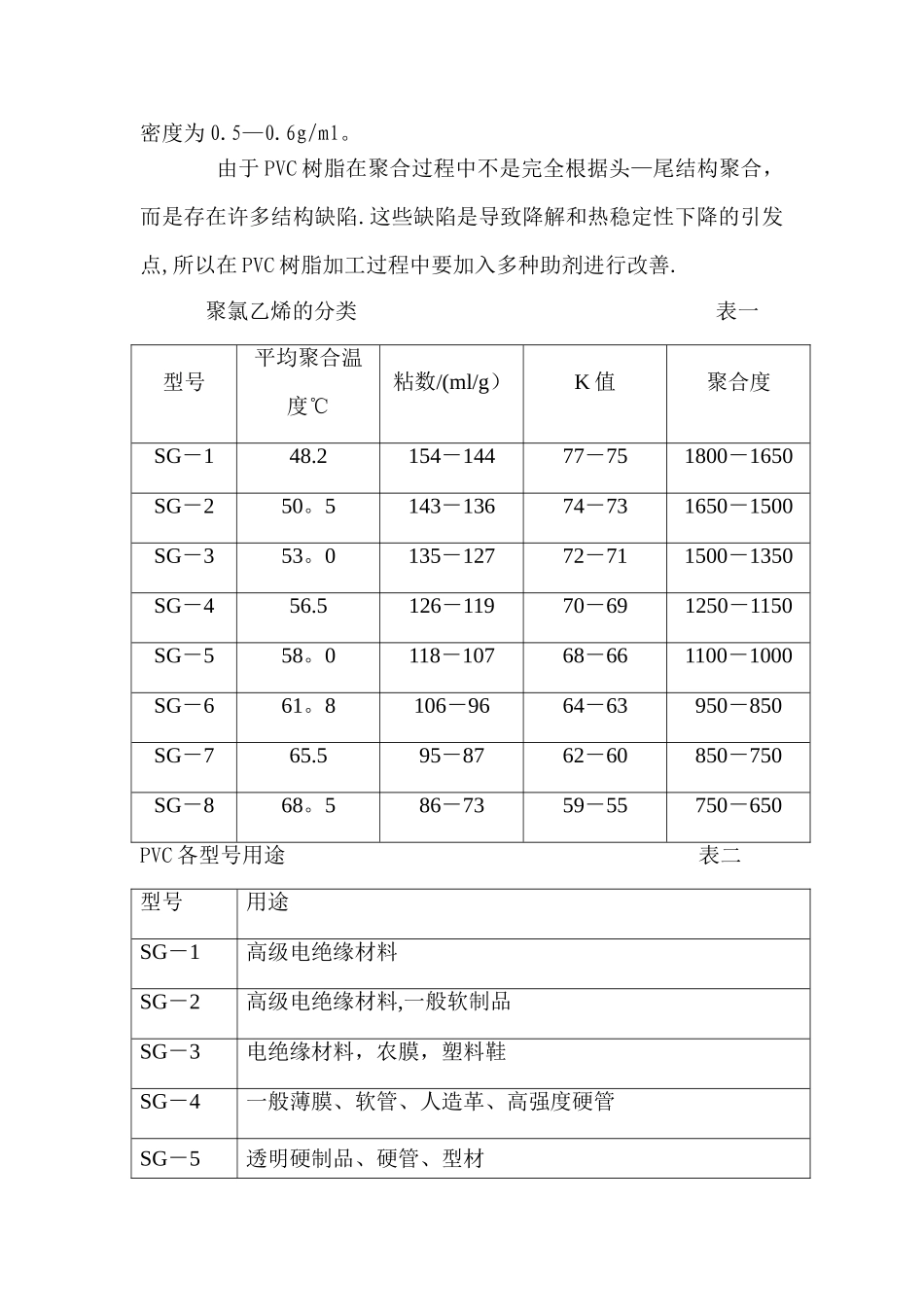

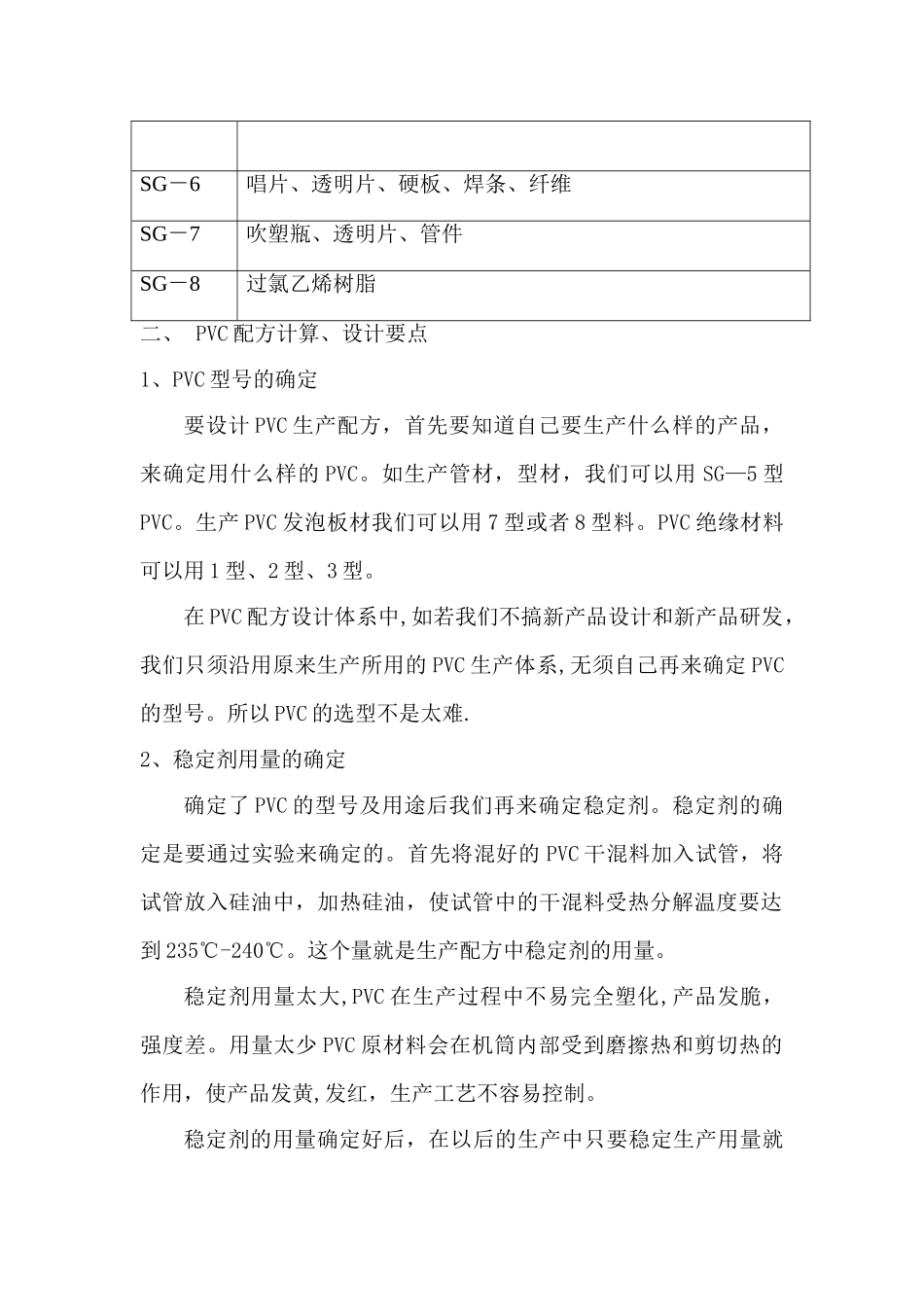

PVC 配方计算与设计——傅松平前言;PVC 是塑料家族是的一个重要的一员，它的用途十分广泛，其生产可逆性特别好， PVC 不仅能作用硬制品，还能作用软制品。还可以作透明度很高的制品。也可以作成橡胶替代产品.PVC 硬制品在相同的壁厚下其制品的强度要比 PE、PP-R 塑料度好的多。在同样的壁厚条件下 PVC 的承压强度要比 PE 和 PP-R 高出很多。PVC 的自熄阻燃性是它自身的一大特点。PVC 也有不好的一面，就是每生产一种产品，就需要一个生产配方，这个生产配方的好与坏直接关系到产品的好与坏。它不能象PE、PP-R、PE—RT 塑料一样、直接以原材料用于生产加工。所以它对配方设计人员的文化层次要求和全面素养要求较高,它不仅要求配方人员要懂化工、高分子成型理论、挤出成型加工工艺学。生产模具的结构和生产工艺学，总之 PVC 配方人员要有一定的综合素养能力.我们要计算和设计 PVC 生产配方就必须十分的了解 PVC 的性能及每一种 PVC 牌号的用途，包括每一种辅的性能和用途。一、PVC 树脂的性能及用途PVC 树脂按生产方法分为石油法树脂和电石法树脂;按聚合方法分为悬浮法树脂、乳液法树脂、本体法树脂和溶液法树脂。国内外PVC 树脂生产以悬浮法为主，按表观密度将树脂分为紧密型 XJ 和疏松型 XS 两类.普通 PVC 均聚物的粘数从 57(低分子量)到 157（高分子量),或 K 值从 48 到 77.对于大多数未增塑 PVC 的挤出，采纳“中等"分子量的树脂(K 值 65~67)。PVC 的工业牌号通常以分子量大小来区分,一般用聚合度表示。分子量越大，链段数目越多,内摩擦力越大，聚合物粘度越高，PVC加工成型也就越困难.一般用于生产 PVC—U 塑料异型材和管材的树脂为 SG－5 型。我公司型材生产和管材生产选择的 PVC 树脂粘数控制在 108—114,表观密度为 0.5—0.6g/ml。 由于 PVC 树脂在聚合过程中不是完全根据头—尾结构聚合，而是存在许多结构缺陷.这些缺陷是导致降解和热稳定性下降的引发点,所以在 PVC 树脂加工过程中要加入多种助剂进行改善. 聚氯乙烯的分类 表一型号平均聚合温度℃粘数/(ml/g）K 值聚合度SG－148.2154－14477－751800－1650SG－250。5143－13674－731650－1500SG－353。0135－12772－711500－1350SG－456.5126－11970－691250－1150SG－558。0118－10768－661100－1000SG－661。8106－9664－63950－850SG－765.595－8762－60850－750SG－868。586－7359－55750－650PVC 各型号用途 表二型号...
