RIP协议原理及配置实验报告

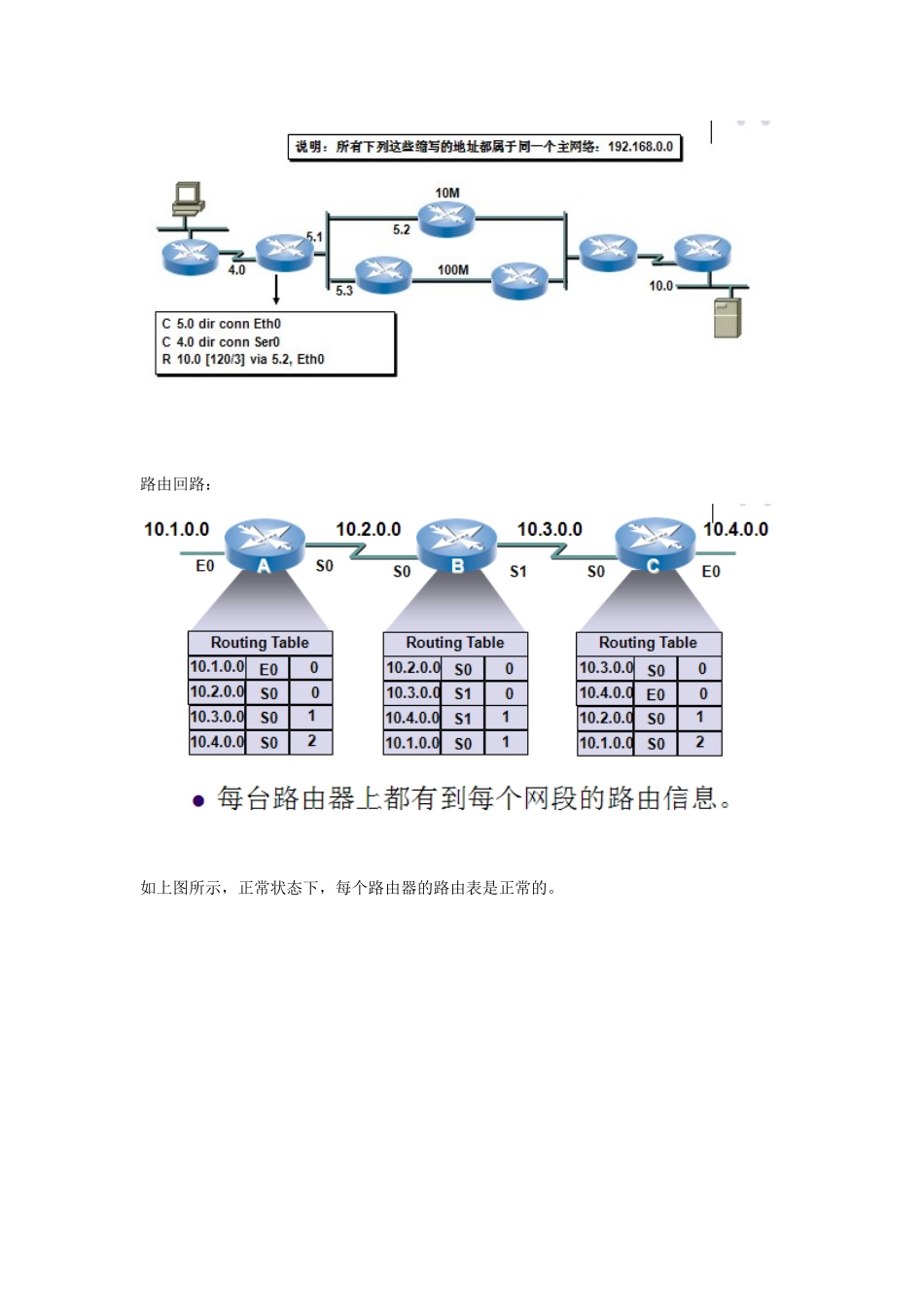

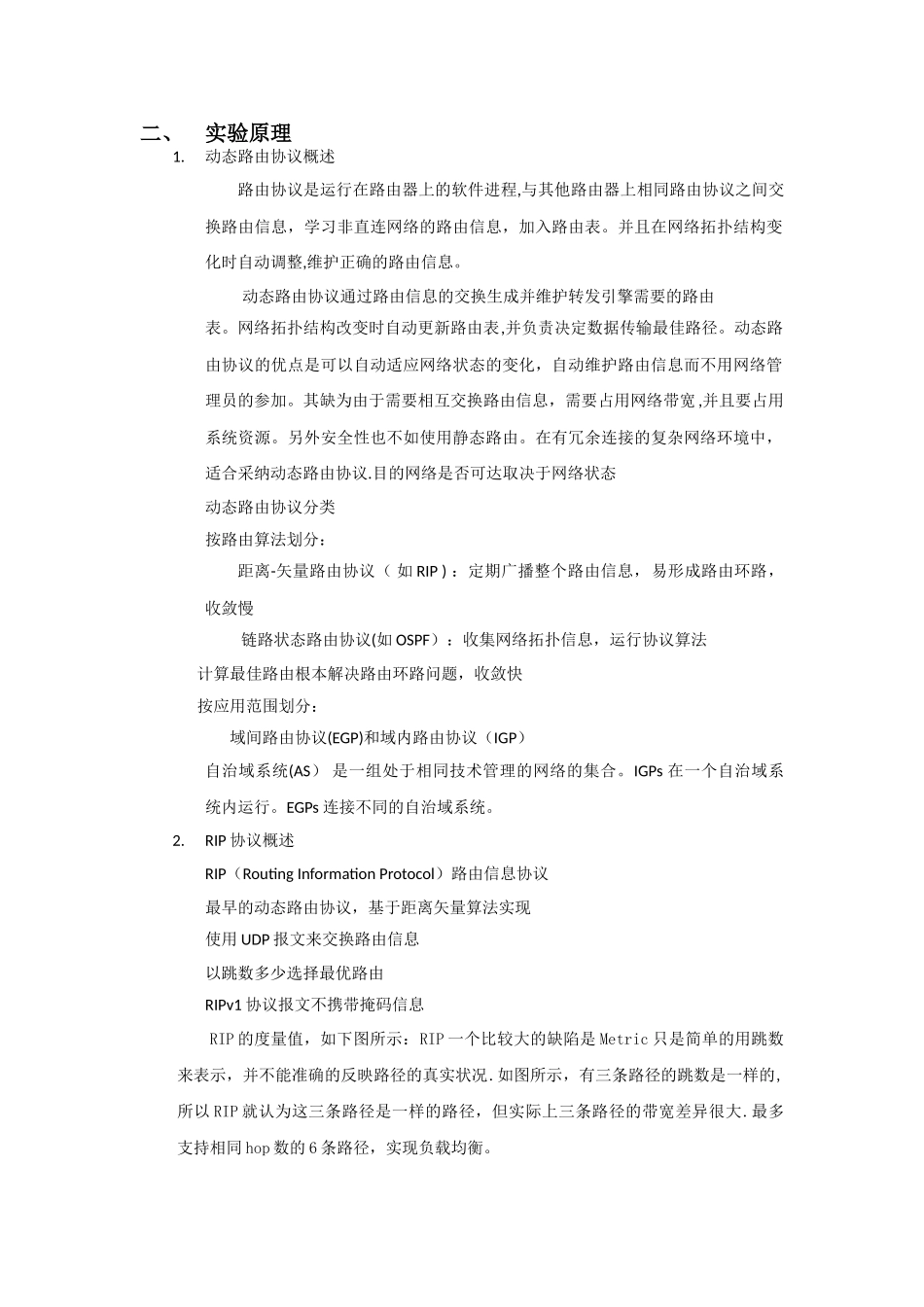

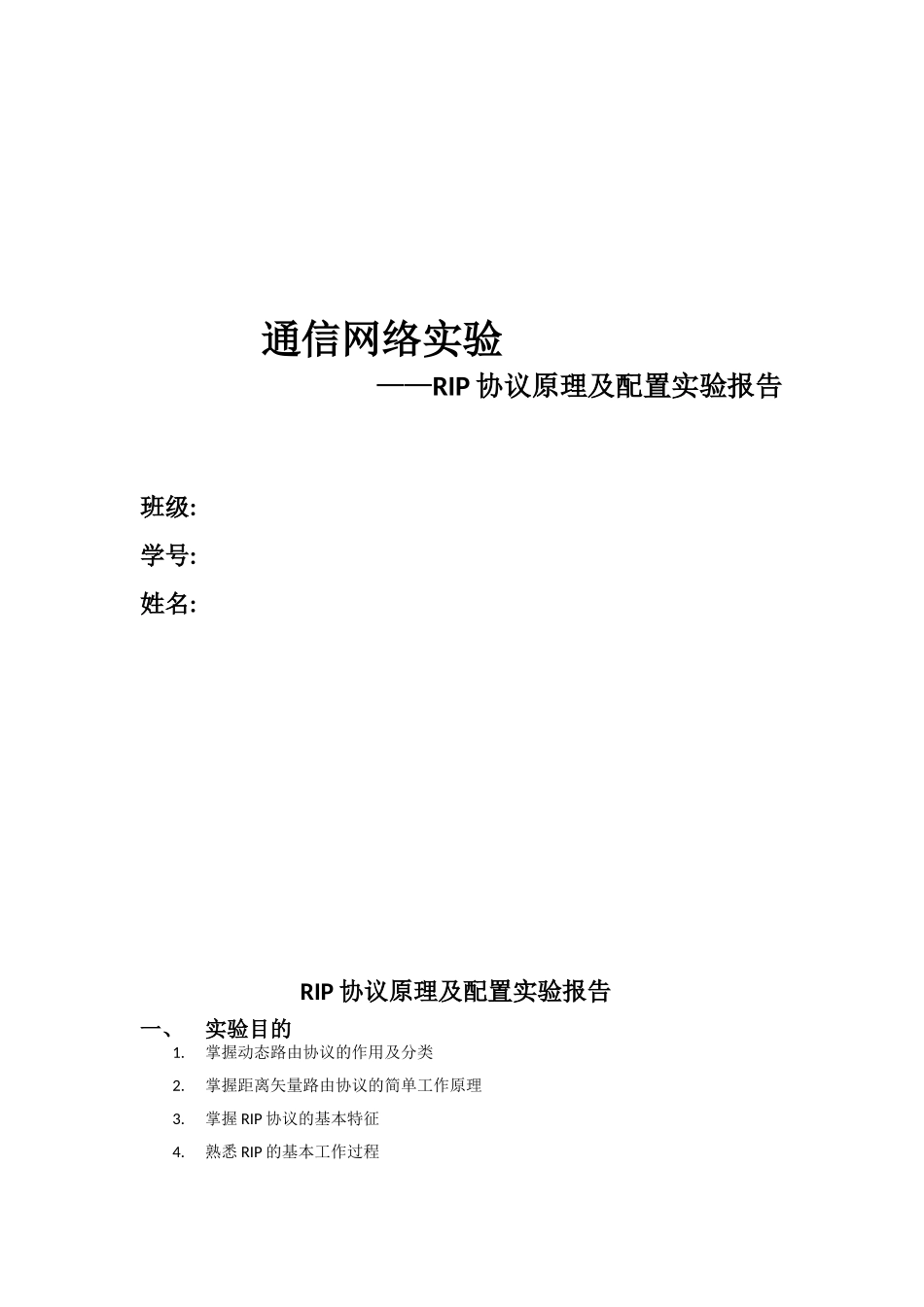

通信网络实验——RIP 协议原理及配置实验报告班级:学号:姓名:RIP 协议原理及配置实验报告一、实验目的1.掌握动态路由协议的作用及分类2.掌握距离矢量路由协议的简单工作原理3.掌握 RIP 协议的基本特征4.熟悉 RIP 的基本工作过程二、实验原理1.动态路由协议概述路由协议是运行在路由器上的软件进程,与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。并且在网络拓扑结构变化时自动调整,维护正确的路由信息。动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。网络拓扑结构改变时自动更新路由表,并负责决定数据传输最佳路径。动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参加。其缺为由于需要相互交换路由信息，需要占用网络带宽 ,并且要占用系统资源。另外安全性也不如使用静态路由。在有冗余连接的复杂网络环境中，适合采纳动态路由协议.目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议（ 如 RIP ) ：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议(如 OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议(EGP)和域内路由协议（IGP）自治域系统(AS） 是一组处于相同技术管理的网络的集合。IGPs 在一个自治域系统内运行。EGPs 连接不同的自治域系统。2.RIP 协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用 UDP 报文来交换路由信息以跳数多少选择最优路由RIPv1 协议报文不携带掩码信息RIP 的度量值，如下图所示：RIP 一个比较大的缺陷是 Metric 只是简单的用跳数来表示，并不能准确的反映路径的真实状况.如图所示，有三条路径的跳数是一样的,所以 RIP 就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大.最多支持相同 hop 数的 6 条路径，实现负载均衡。路由回路：如上图所示，正常状态下，每个路由器的路由表是正常的。如上图所示，当 RouterC 的 E0 端口 down 掉了,便失去与 10.4.0。0 网络的连接。假如 RouterB 这时发送路由更新（该更新信息包里包含了到网络 10。4.0。0 的路由信息，跳数为 1），RouterC 就会接受该信息（因为接受到的路由信息更新包里的有关网络10。4.0.0 的路由比自己的要好），并将到网络 10.4....
