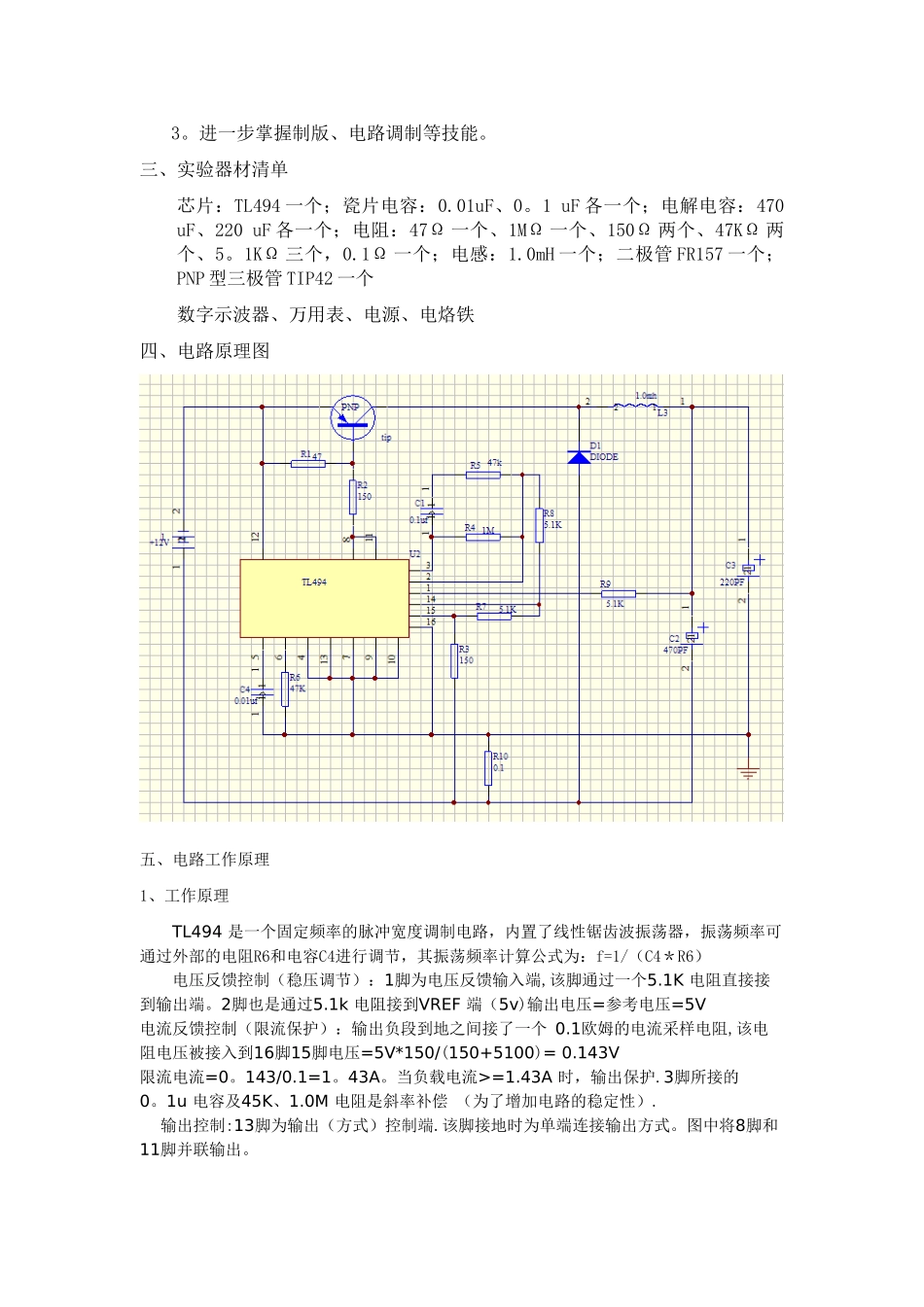

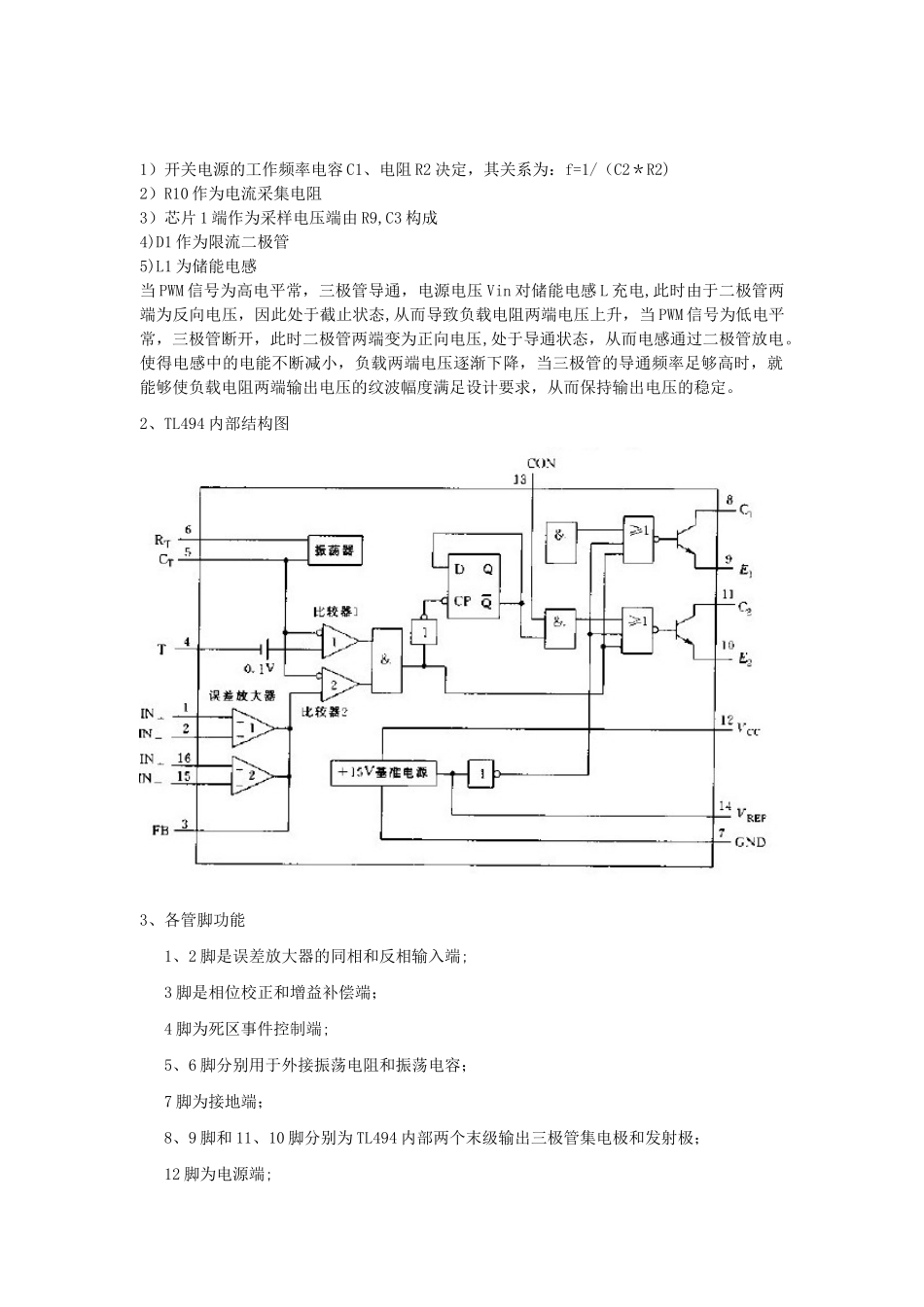

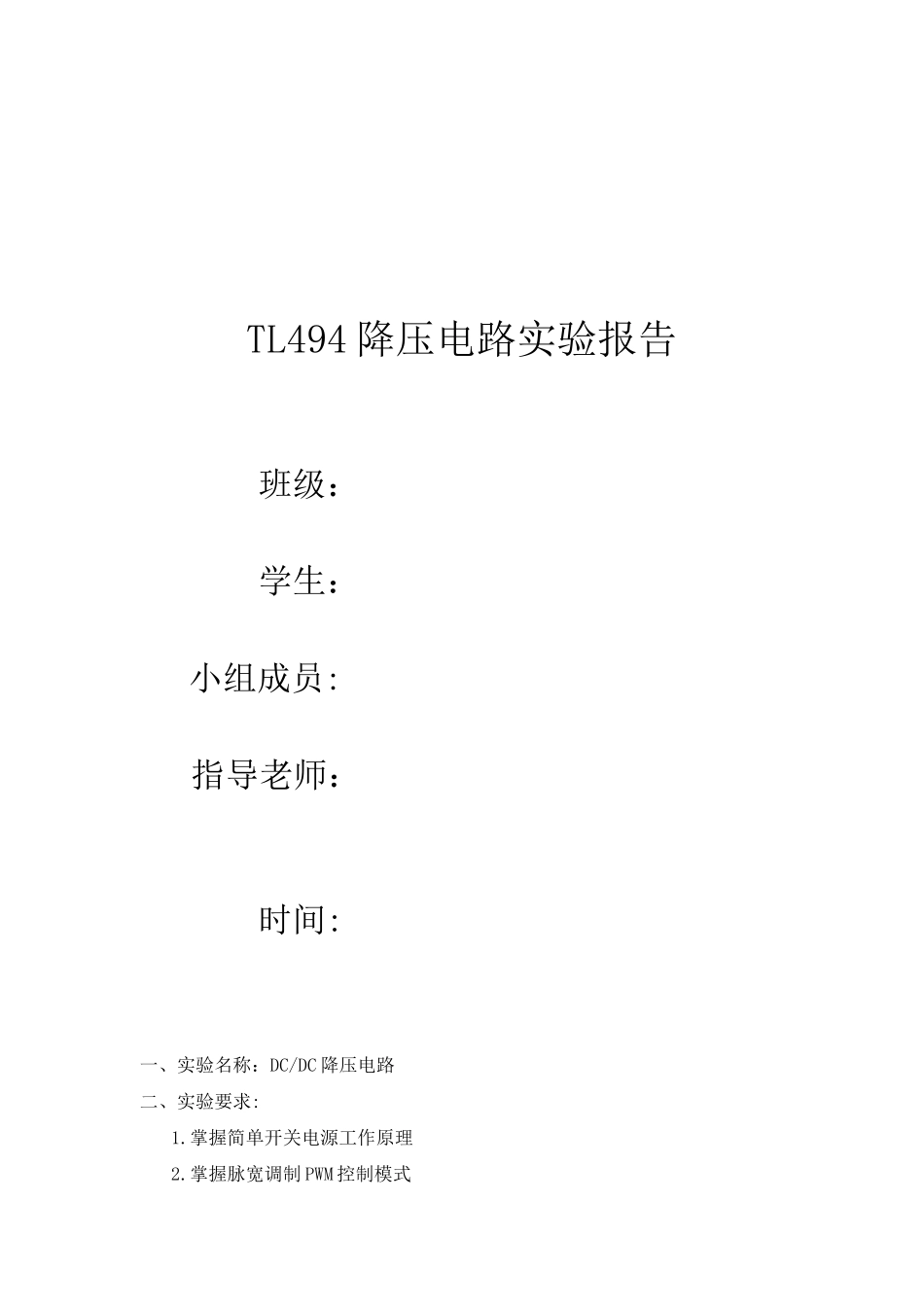

TL494 降压电路实验报告 班级：学生：小组成员:指导老师：时间: 一、实验名称：DC/DC 降压电路二、实验要求:1.掌握简单开关电源工作原理2.掌握脉宽调制 PWM 控制模式3。进一步掌握制版、电路调制等技能。三、实验器材清单芯片：TL494 一个；瓷片电容：0.01uF、0。1 uF 各一个；电解电容：470 uF、220 uF 各一个；电阻：47Ω 一个、1MΩ 一个、150Ω 两个、47KΩ 两个、5。1KΩ 三个，0.1Ω 一个；电感：1.0mH 一个；二极管 FR157 一个；PNP 型三极管 TIP42 一个数字示波器、万用表、电源、电烙铁四、电路原理图五、电路工作原理1、工作原理TL494 是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的电阻R6和电容C4进行调节，其振荡频率计算公式为：f=1/（C4＊R6）电压反馈控制（稳压调节）：1脚为电压反馈输入端,该脚通过一个5.1K 电阻直接接到输出端。2脚也是通过5.1k 电阻接到VREF 端（5v)输出电压=参考电压=5V电流反馈控制（限流保护）：输出负段到地之间接了一个 0.1欧姆的电流采样电阻,该电阻电压被接入到16脚15脚电压=5V*150/(150+5100)= 0.143V限流电流=0。143/0.1=1。43A。当负载电流>=1.43A 时，输出保护.3脚所接的0。1u 电容及45K、1.0M 电阻是斜率补偿 （为了增加电路的稳定性）. 输出控制:13脚为输出（方式）控制端.该脚接地时为单端连接输出方式。图中将8脚和11脚并联输出。1）开关电源的工作频率电容 C1、电阻 R2 决定，其关系为：f=1/（C2＊R2)2）R10 作为电流采集电阻3）芯片 1 端作为采样电压端由 R9,C3 构成4)D1 作为限流二极管5)L1 为储能电感当 PWM 信号为高电平常，三极管导通，电源电压 Vin 对储能电感 L 充电,此时由于二极管两端为反向电压，因此处于截止状态,从而导致负载电阻两端电压上升，当 PWM 信号为低电平常，三极管断开，此时二极管两端变为正向电压,处于导通状态，从而电感通过二极管放电。使得电感中的电能不断减小，负载两端电压逐渐下降，当三极管的导通频率足够高时，就能够使负载电阻两端输出电压的纹波幅度满足设计要求，从而保持输出电压的稳定。2、TL494 内部结构图3、各管脚功能1、2 脚是误差放大器的同相和反相输入端; 3 脚是相位校正和增益补偿端； 4 脚为死区事件控制端;5、6 脚分别用于外接振荡电阻和振荡电容； 7 脚为接地端； 8、9 脚和 11、10 脚分别为 TL494 内部两个末级输出三极管集电极和...
