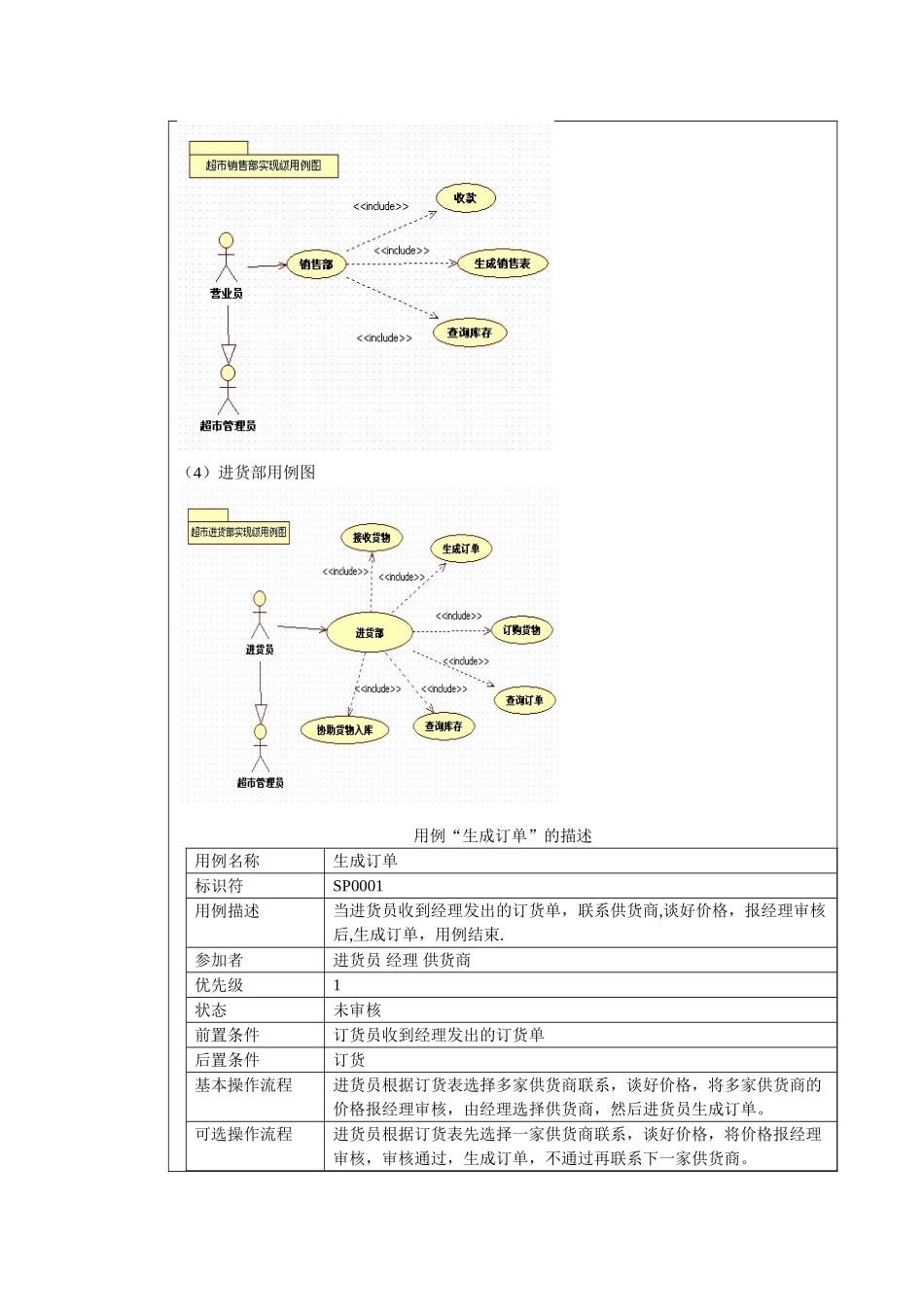

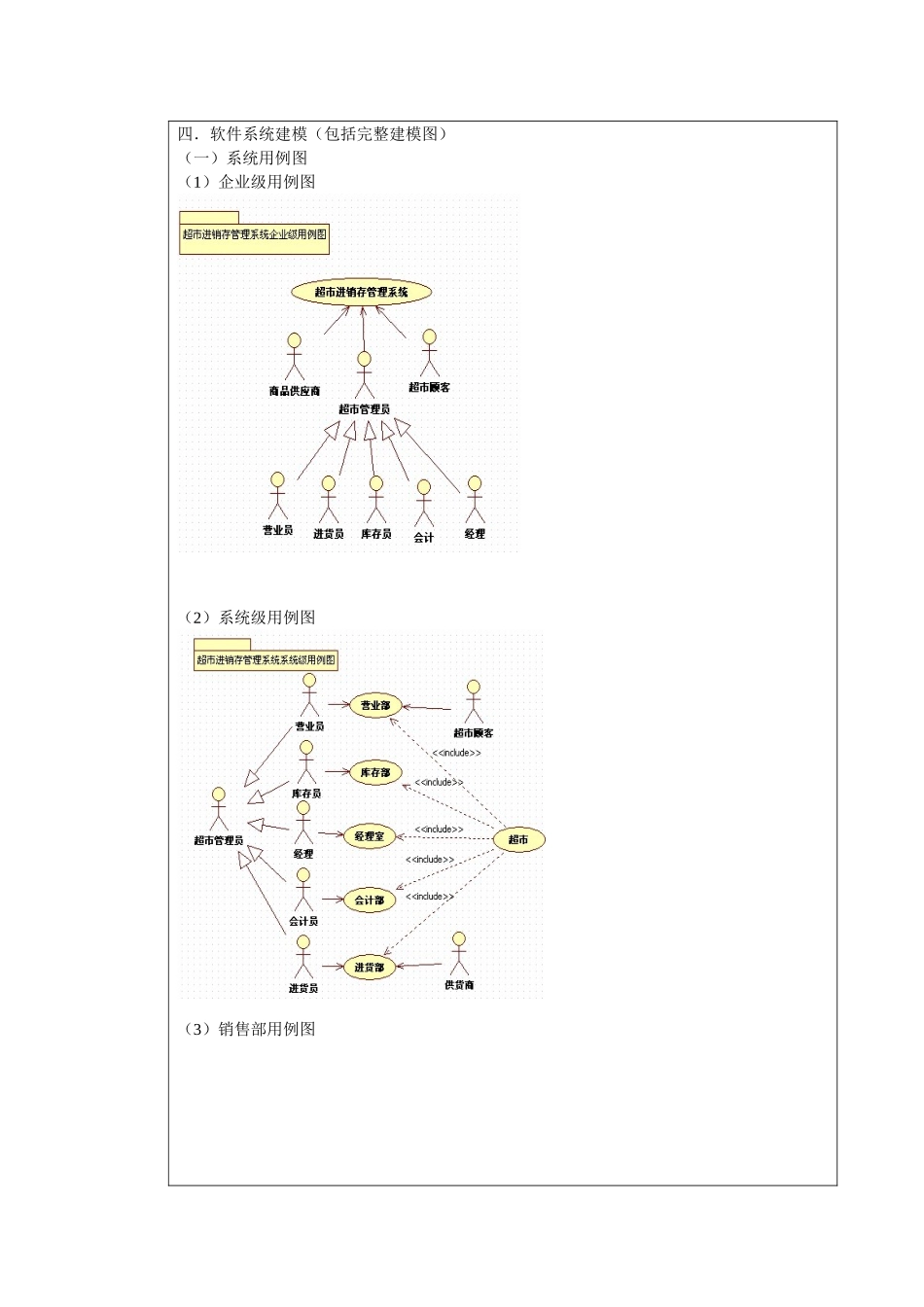

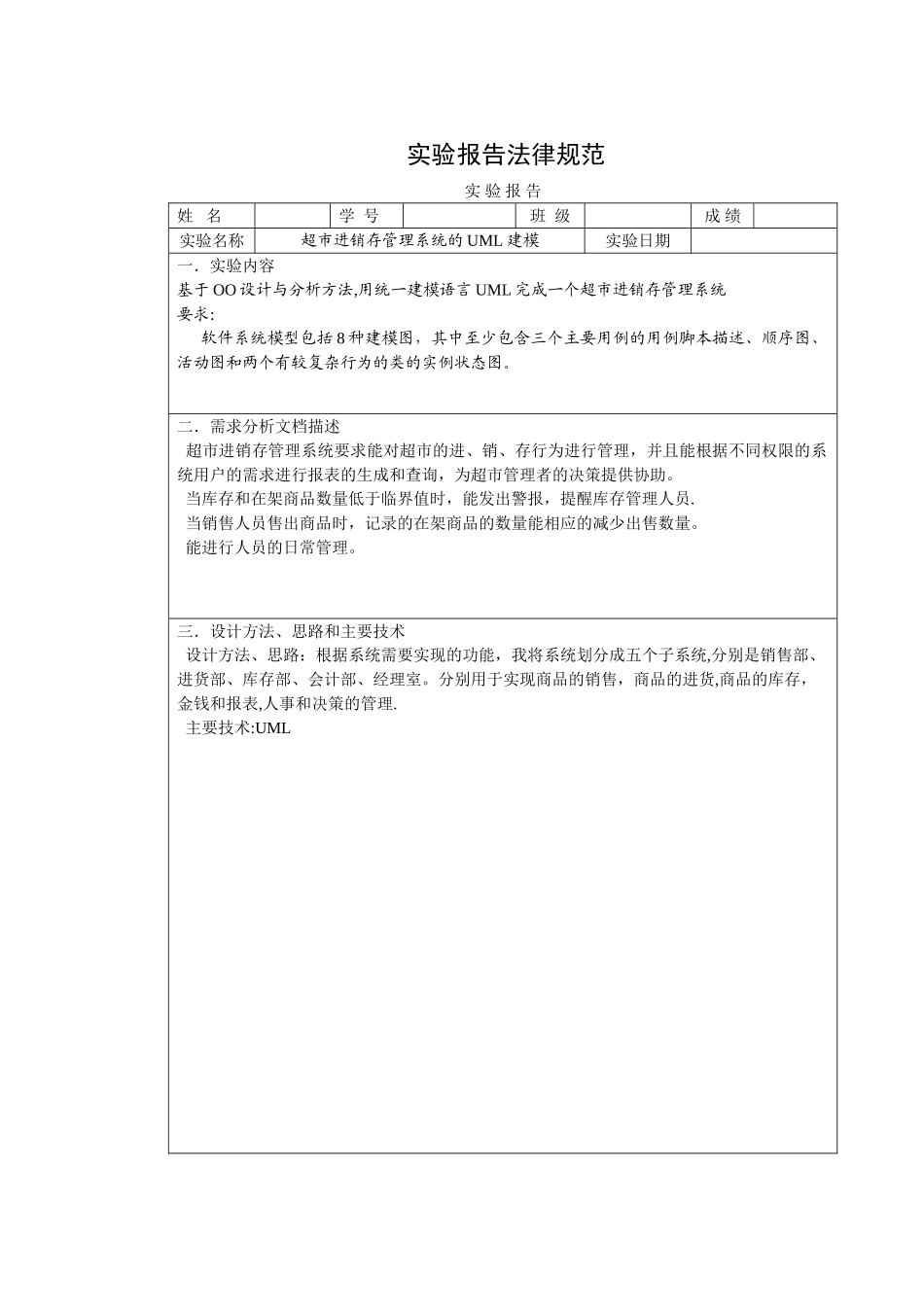

实验报告法律规范实 验 报 告姓 名学 号班 级成 绩实验名称超市进销存管理系统的 UML 建模实验日期一．实验内容基于 OO 设计与分析方法,用统一建模语言 UML 完成一个超市进销存管理系统要求：软件系统模型包括 8 种建模图，其中至少包含三个主要用例的用例脚本描述、顺序图、活动图和两个有较复杂行为的类的实例状态图。二．需求分析文档描述 超市进销存管理系统要求能对超市的进、销、存行为进行管理，并且能根据不同权限的系统用户的需求进行报表的生成和查询，为超市管理者的决策提供协助。 当库存和在架商品数量低于临界值时，能发出警报，提醒库存管理人员. 当销售人员售出商品时，记录的在架商品的数量能相应的减少出售数量。 能进行人员的日常管理。三．设计方法、思路和主要技术 设计方法、思路：根据系统需要实现的功能，我将系统划分成五个子系统,分别是销售部、进货部、库存部、会计部、经理室。分别用于实现商品的销售，商品的进货,商品的库存，金钱和报表,人事和决策的管理. 主要技术:UML四．软件系统建模（包括完整建模图）（一）系统用例图（1）企业级用例图（2）系统级用例图（3）销售部用例图（4）进货部用例图用例“生成订单”的描述用例名称生成订单标识符SP0001用例描述当进货员收到经理发出的订货单，联系供货商,谈好价格，报经理审核后,生成订单，用例结束.参加者进货员 经理 供货商优先级1状态未审核前置条件订货员收到经理发出的订货单后置条件订货基本操作流程进货员根据订货表选择多家供货商联系，谈好价格，将多家供货商的价格报经理审核，由经理选择供货商，然后进货员生成订单。可选操作流程进货员根据订货表先选择一家供货商联系，谈好价格，将价格报经理审核，审核通过，生成订单，不通过再联系下一家供货商。被泛化的用例无被包含的用例无被扩展的用例无（5）库存部用例图用例“货物上架”描述用例名称货物上架标识符SP0003用例描述当在架商品数量低于最小临界值，库存员收到警报，将库存货物摆上货架,用例结束.参加者库存员优先级1状态通过批准前置条件在架商品数量达到最小临界值后置条件在架商品数量达到最大临界值基本操作流程库存员收到警报，将库存货物摆上货架可选操作流程库存员每天清点在架货物,补充在架货物数量被泛化的用例无被包含的用例无被扩展的用例无用例“生成订货表"描述用例名称生成订货表标识符SP0008用例描述库存商品数量低于最小临界值，库存员收到警报，库存员制定...
