wincc使用的使用方法

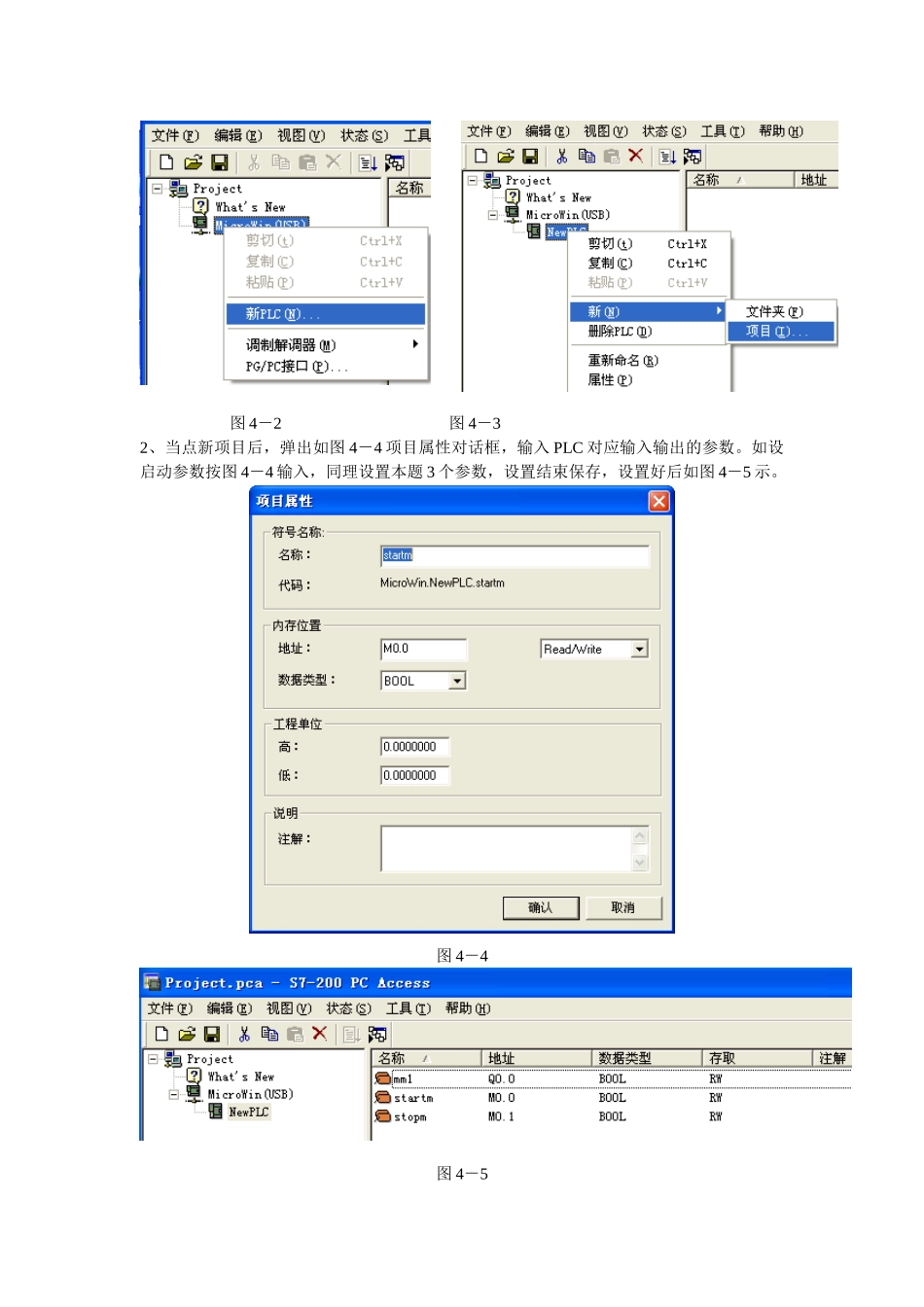

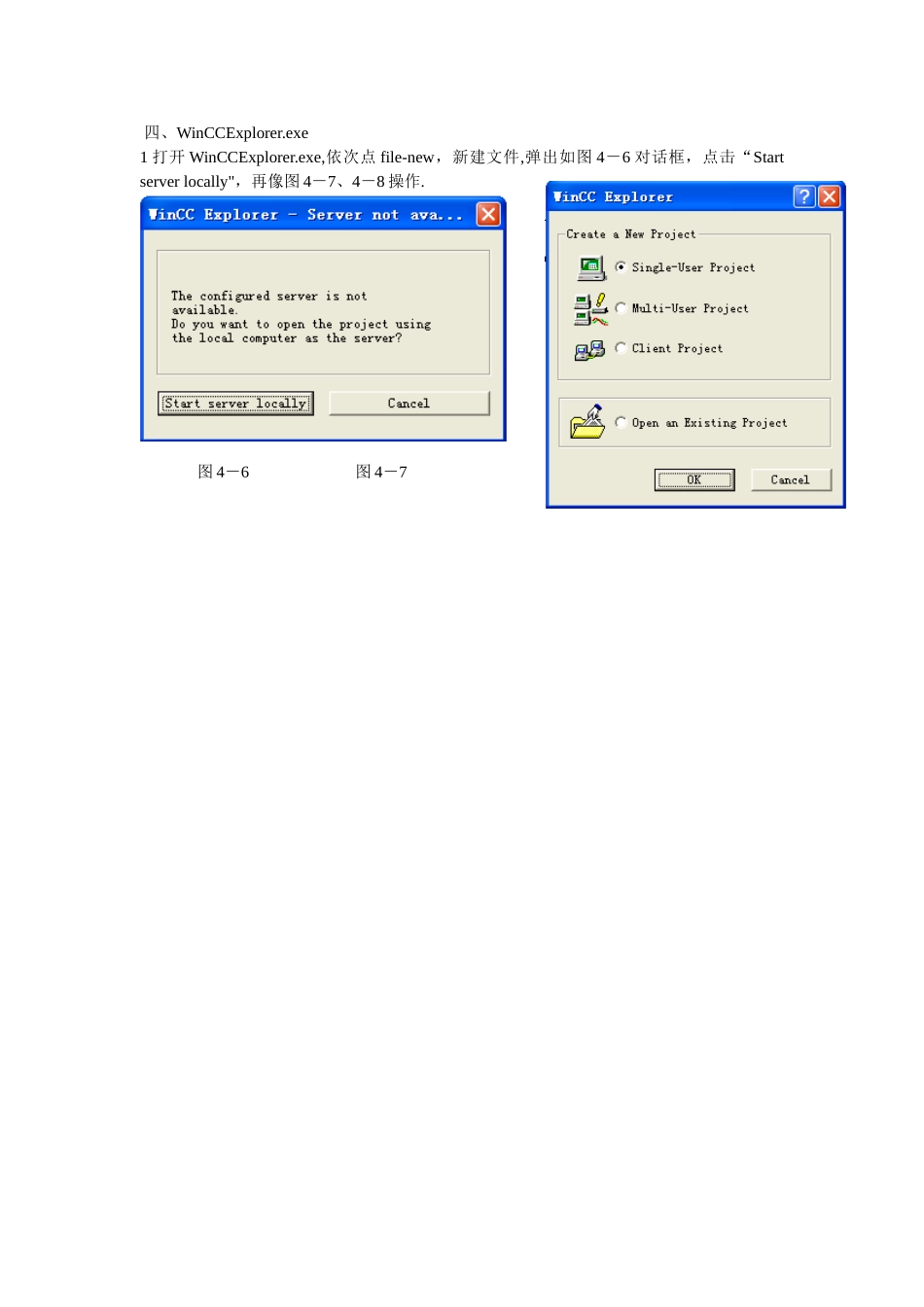

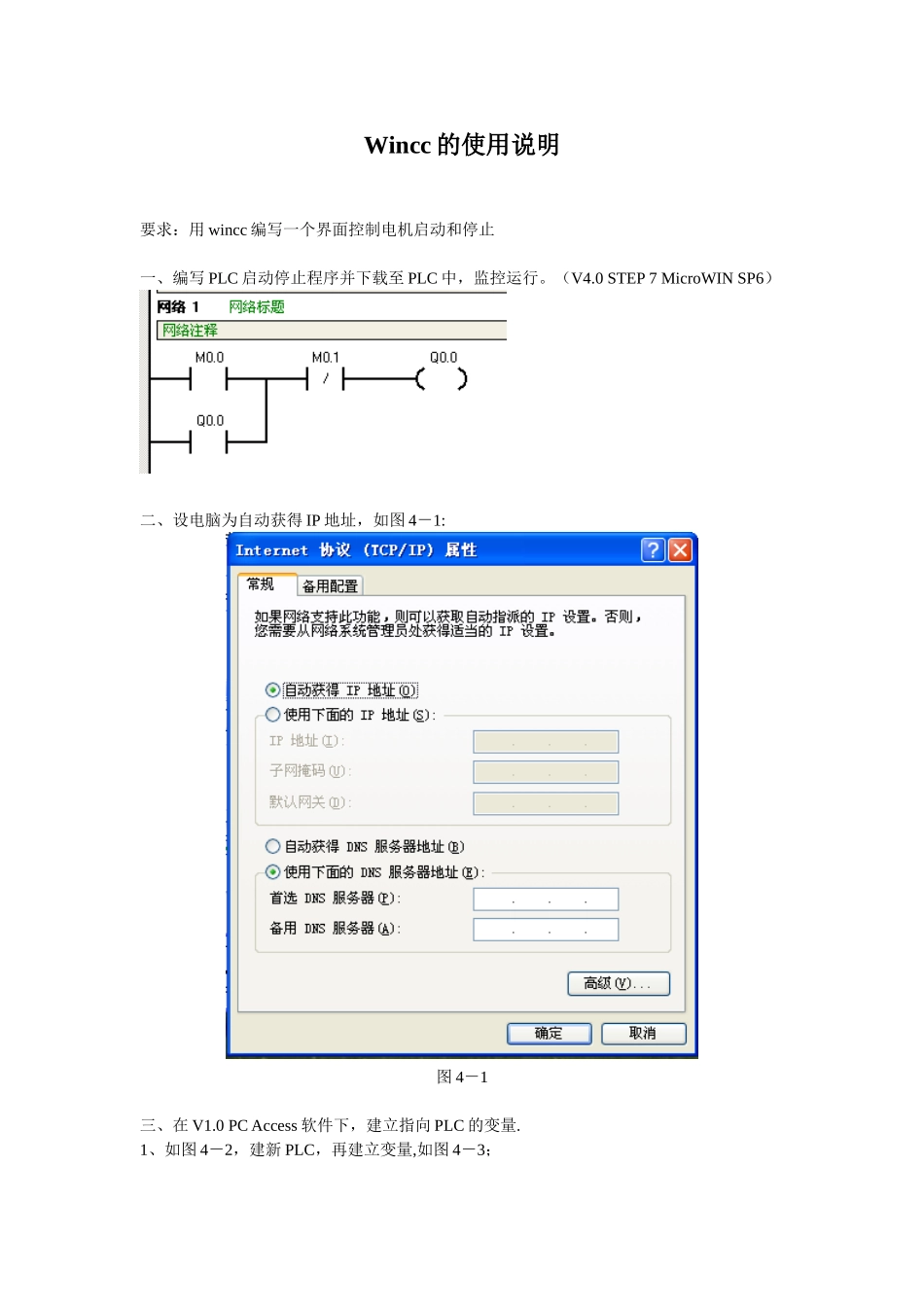

Wincc 的使用说明要求：用 wincc 编写一个界面控制电机启动和停止一、编写 PLC 启动停止程序并下载至 PLC 中，监控运行。（V4.0 STEP 7 MicroWIN SP6）二、设电脑为自动获得 IP 地址，如图 4－1:图 4－1三、在 V1.0 PC Access 软件下，建立指向 PLC 的变量.1、如图 4－2，建新 PLC，再建立变量,如图 4－3；图 4－2 图 4－32、当点新项目后，弹出如图 4－4 项目属性对话框，输入 PLC 对应输入输出的参数。如设启动参数按图 4－4 输入，同理设置本题 3 个参数，设置结束保存，设置好后如图 4－5 示。图 4－4图 4－5 四、WinCCExplorer.exe1 打开 WinCCExplorer.exe,依次点 file-new，新建文件,弹出如图 4－6 对话框，点击“Start server locally"，再像图 4－7、4－8 操作.图 4－6 图 4－7图 4－8图 4－82 、 改 计 算 机 名 跟 本 台 计 算 机 名 一 致 。 本 计 算 机 名 可 以 通 过 如 图 4 － 9 得 到 , 如 ：“stu255de1.”通过双击如图 4－10 的计算机名，弹出如图 4－11 的对话框，将计算机名输入。图 4－10图 4－103、添加 opc 协议，如图 4－11 操作,在弹出的“Add new driver"对话框中选择“OPC.chn"，再点“打开”。图 4－11图 4－124、将“OPC”旁的“＋”号一直点开,后右键点击“OPC……"，如图 4－13 选“System Parmeter”后稍等几秒钟，弹出如图 4－14 对话框，按图选择后点“Browse Server"，在如图 4－15 点“Next”。图 4－13图 4－14图 4－155、在弹出如图 4－16 中选择 3 个后点“Add Item",在图 4－17 点“finish"，操作结束像图 4－18 示.此时双击工具栏右边的“Graphics Designer”进入图形编辑界面。图 4－16图 4－17图 4－18五、编写及设计图形监控界面。（一）按钮1、将右边“如图 4－19”将“button”拖出到相应位置.弹出的 4－20 中，输入名称“启动”。图 4－19图 4－202、修改属性 :右键点该按钮 ,选“Properties”,如图 4－21。（或双击该控件），点“Events”－“Mouse”，如图 4－22。右键点击“Press Left"旁的闪电图标，如图 4－23,选择“C—Action" 。图 4－21图 4－22图 4－233、如图4－24,分别选择“Internal functions”－“tag”－“set”－“wait"－“SetTagBitWait”后弹出如图 4－25 对话框图 4－24图 4－254、如图 4－25，点 Tag_Name 旁的...
