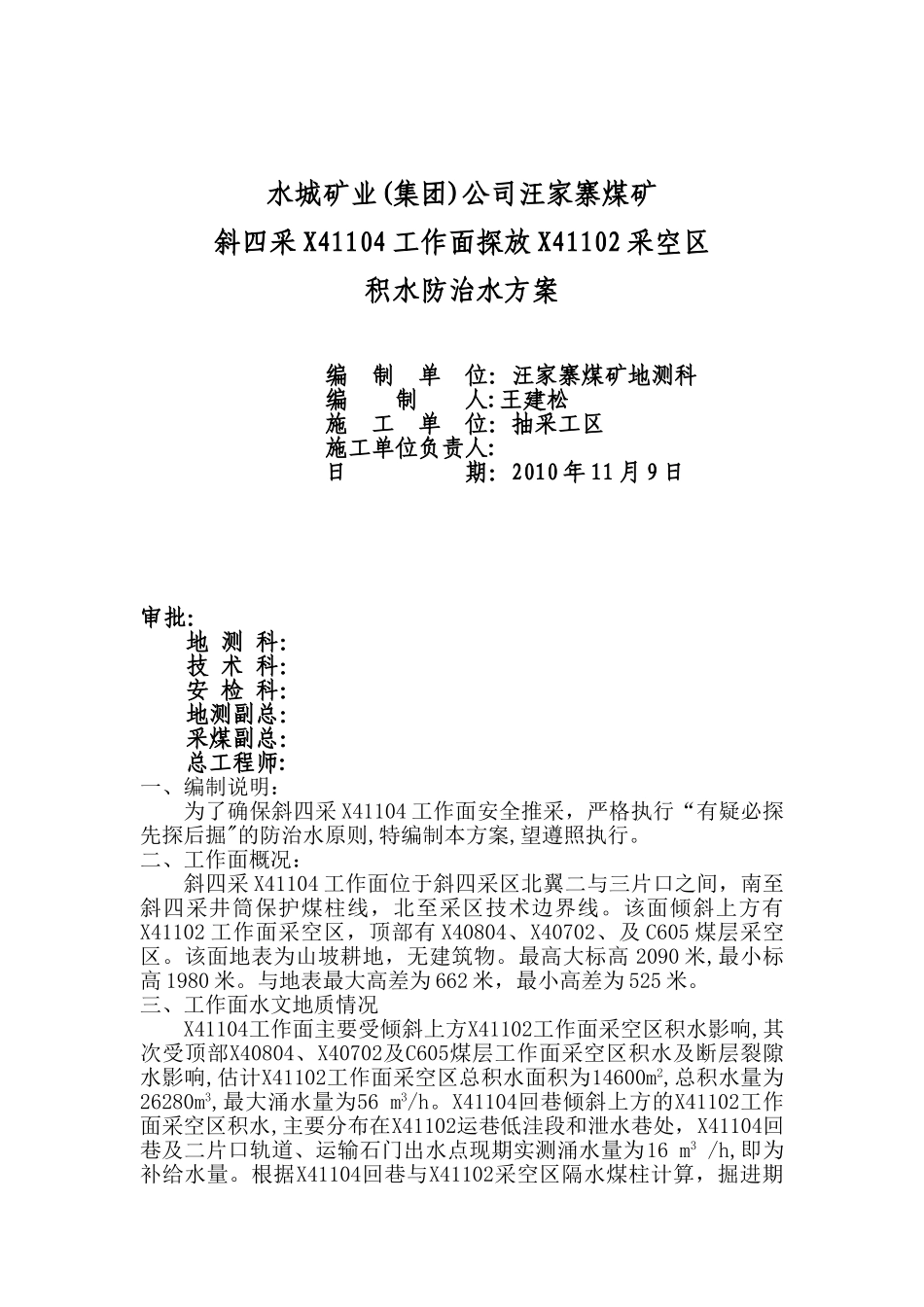

水城矿业(集团)公司汪家寨煤矿斜四采 X41104 工作面探放 X41102 采空区积水防治水方案编 制 单 位：汪家寨煤矿地测科编 制 人:王建松施 工 单 位：抽采工区施工单位负责人:日 期：2010 年 11 月 9 日审批：地 测 科：技 术 科：安 检 科：地测副总：采煤副总：总工程师:一、编制说明：为了确保斜四采 X41104 工作面安全推采，严格执行“有疑必探先探后掘"的防治水原则,特编制本方案,望遵照执行。二、工作面概况：斜四采 X41104 工作面位于斜四采区北翼二与三片口之间，南至斜四采井筒保护煤柱线，北至采区技术边界线。该面倾斜上方有X41102 工作面采空区，顶部有 X40804、X40702、及 C605 煤层采空区。该面地表为山坡耕地，无建筑物。最高大标高 2090 米,最小标高 1980 米。与地表最大高差为 662 米，最小高差为 525 米。三、工作面水文地质情况X41104工作面主要受倾斜上方X41102工作面采空区积水影响,其次受顶部X40804、X40702及C605煤层工作面采空区积水及断层裂隙水影响,估计X41102工作面采空区总积水面积为14600m2,总积水量为26280m3,最大涌水量为56 m3/h。X41104回巷倾斜上方的X41102工作面采空区积水,主要分布在X41102运巷低洼段和泄水巷处，X41104回巷及二片口轨道、运输石门出水点现期实测涌水量为16 m3 /h,即为补给水量。根据X41104回巷与X41102采空区隔水煤柱计算，掘进期间所需隔水煤柱为13。0m，而现隔水煤柱为11。0m，至X41102切眼处煤柱为9.7m，由于隔水煤柱的不足，故实行防治水措施。四、防治水工程方案1、探放 X41102 采空区：(见探放 X41102 采空区积水设计），该设计在回巷 19＃点处为探放 X41102 老空区积水位置，19＃导线点下帮钻场加深，做成临时水仓并安装排水设备，将放出的水引入排出.共设计放水钻 4 个,总设进尺 103m，估计 1 个小班封孔下套管，1个圆班待套管凝固,1 个圆班竣工钻孔进尺。该区域采空区积水量约：26280m3，根据钻孔放水量计算公式计算:（1)、拨钻杆时：＝89。7m3/h式中:Q：钻孔放水量； C：流水系数，一般取 0.60—0。62； W：钻孔断面 m2,钻头直径为 65mm，断面为 0。003316m2;G:重力加速度:9.81m/秒； H：水头高度（平均水头高度为最大水头高度的 40%-45%)为 8m；（2)、不拨钻杆时：＝24。5m3/h式中：Q：钻孔放水量； C：流水系数，一般取 0。6-0.62； W:钻孔断面 m2，钻头直径为 65mm，钻杆直径为 42mm，过水 断 面 为 ...
