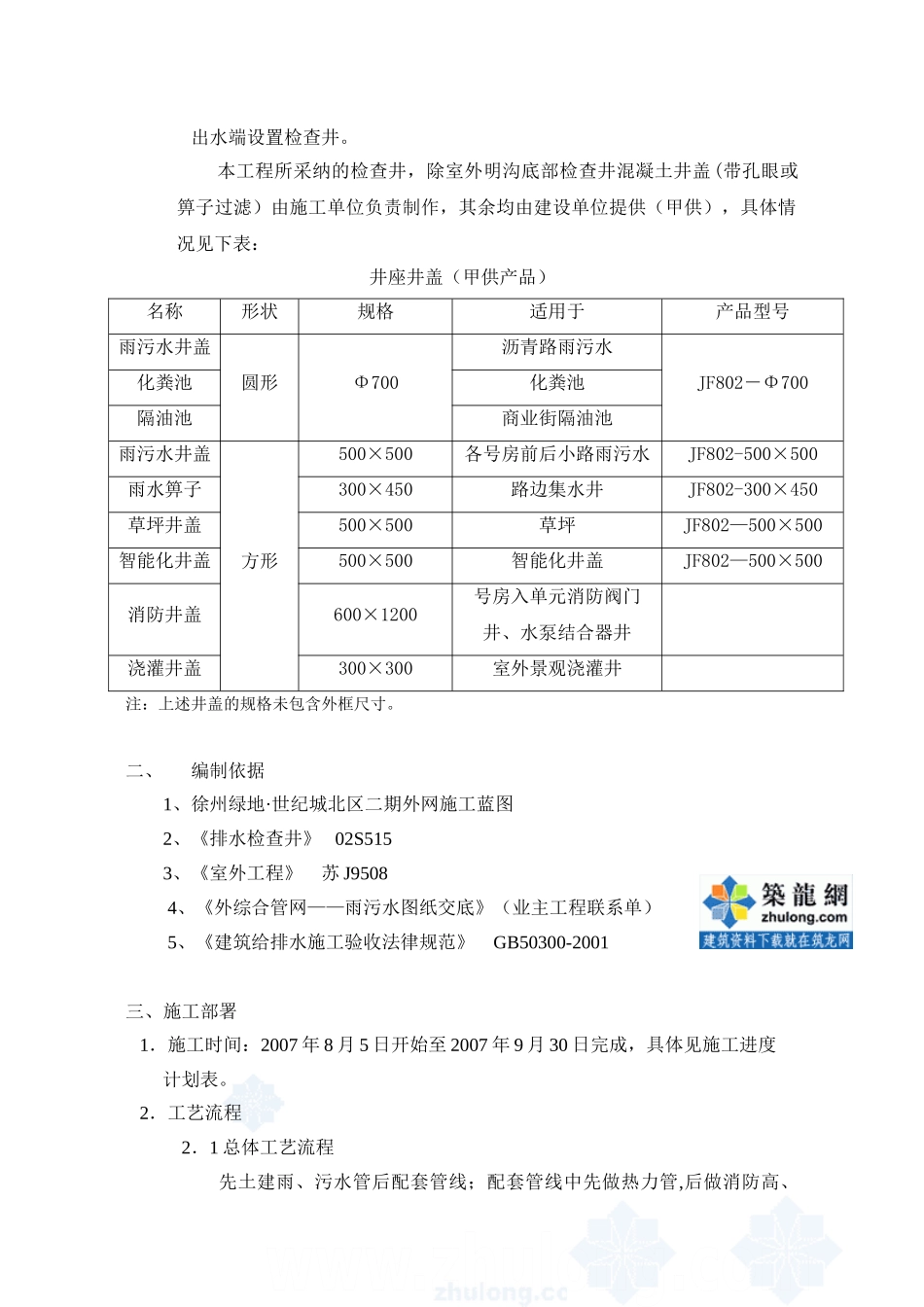

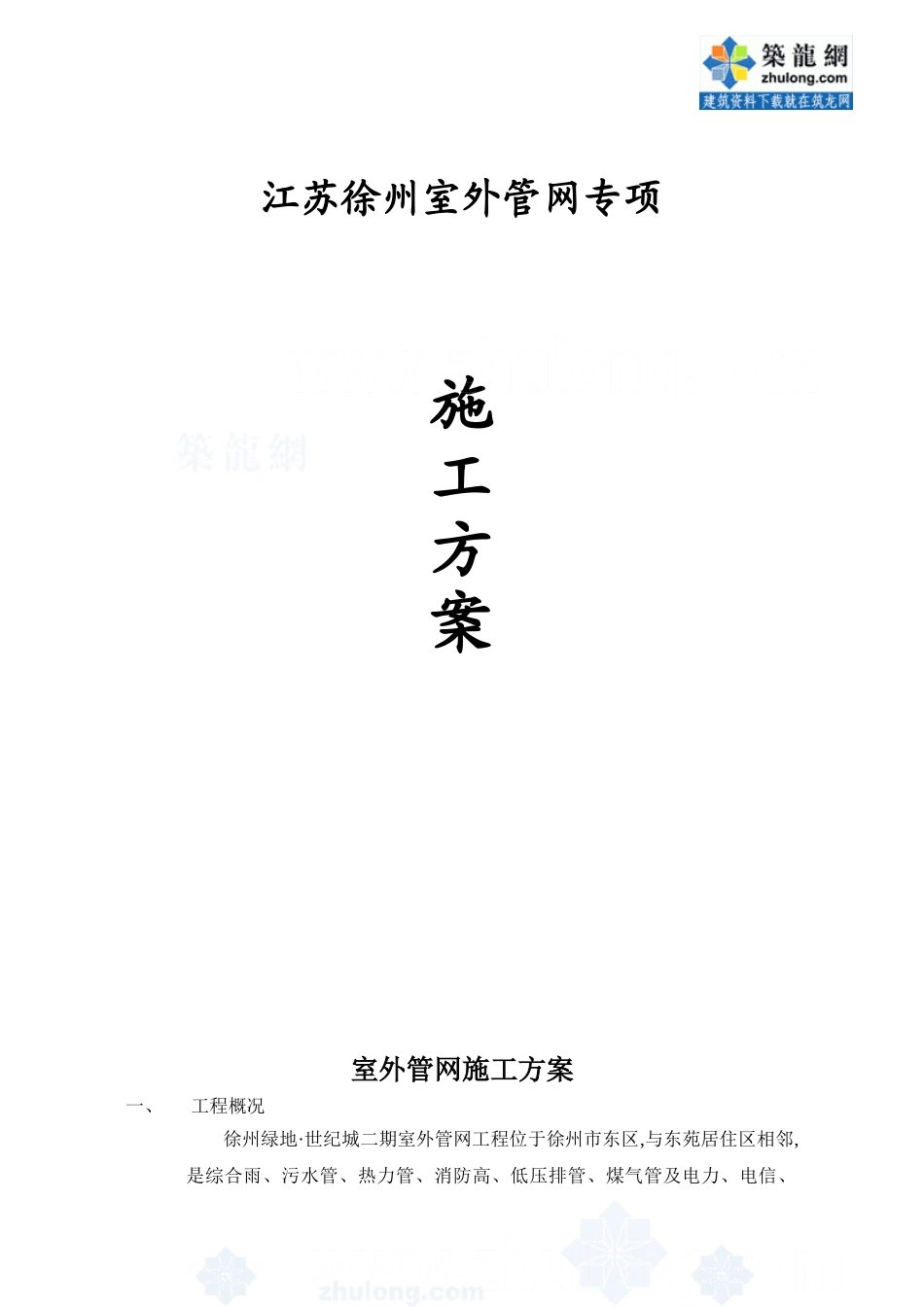

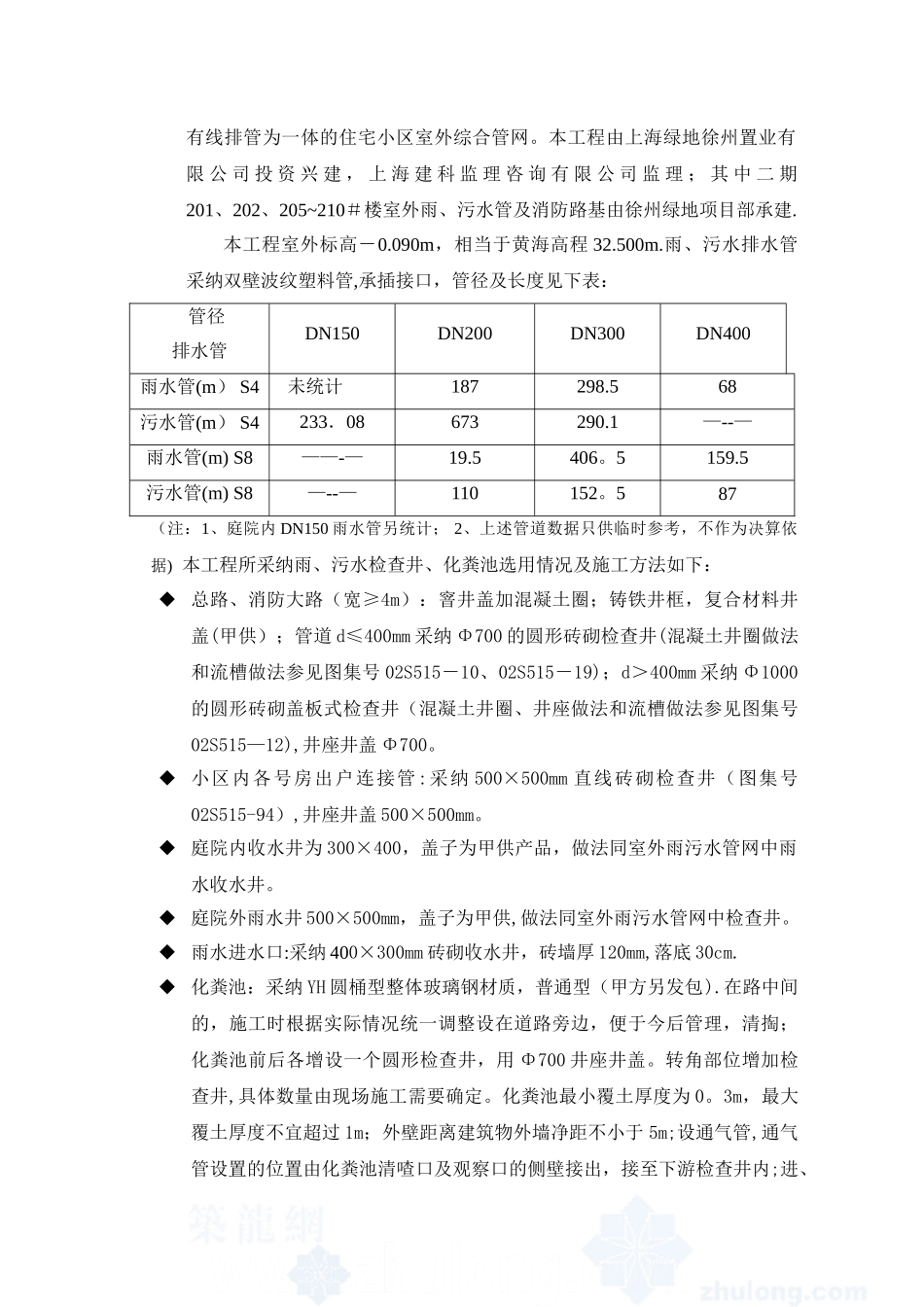

江苏徐州室外管网专项施工方案室外管网施工方案一、工程概况徐州绿地·世纪城二期室外管网工程位于徐州市东区,与东苑居住区相邻,是综合雨、污水管、热力管、消防高、低压排管、煤气管及电力、电信、有线排管为一体的住宅小区室外综合管网。本工程由上海绿地徐州置业有限 公 司 投 资 兴 建 ， 上 海 建 科 监 理 咨 询 有 限 公 司 监 理 ； 其 中 二 期201、202、205~210＃楼室外雨、污水管及消防路基由徐州绿地项目部承建.本工程室外标高－0.090m，相当于黄海高程 32.500m.雨、污水排水管采纳双壁波纹塑料管,承插接口，管径及长度见下表： 管径排水管 DN150DN200DN300DN400雨水管(m） S4 未统计187298.568污水管(m） S4233．08673290.1—--—雨水管(m) S8——-—19.5406。5159.5污水管(m) S8—--—110152。587（注：1、庭院内 DN150 雨水管另统计； 2、上述管道数据只供临时参考，不作为决算依据) 本工程所采纳雨、污水检查井、化粪池选用情况及施工方法如下： 总路、消防大路（宽≥4m）：窨井盖加混凝土圈；铸铁井框，复合材料井盖(甲供）；管道 d≤400mm 采纳 Φ700 的圆形砖砌检查井(混凝土井圈做法和流槽做法参见图集号 02S515－10、02S515－19)；d＞400mm 采纳 Φ1000的圆形砖砌盖板式检查井（混凝土井圈、井座做法和流槽做法参见图集号02S515—12),井座井盖 Φ700。 小区内各号房出户连接管:采纳 500×500mm 直线砖砌检查井（图集号02S515-94）,井座井盖 500×500mm。 庭院内收水井为 300×400，盖子为甲供产品，做法同室外雨污水管网中雨水收水井。 庭院外雨水井 500×500mm，盖子为甲供,做法同室外雨污水管网中检查井。 雨水进水口:采纳 400×300mm 砖砌收水井，砖墙厚 120mm,落底 30cm. 化粪池：采纳 YH 圆桶型整体玻璃钢材质，普通型（甲方另发包).在路中间的，施工时根据实际情况统一调整设在道路旁边，便于今后管理，清掏；化粪池前后各增设一个圆形检查井，用 Φ700 井座井盖。转角部位增加检查井,具体数量由现场施工需要确定。化粪池最小覆土厚度为 0。3m，最大覆土厚度不宜超过 1m；外壁距离建筑物外墙净距不小于 5m;设通气管,通气管设置的位置由化粪池清喳口及观察口的侧壁接出，接至下游检查井内;进、出水端设置检查井。 本工程所采纳的检查井，除室外明沟底部检查井混凝土井盖(带孔眼或箅子过滤）由施工单位负责制作，其余均由建设单位提供...
