Φ12阜阳UASB罐制作安装施工方案

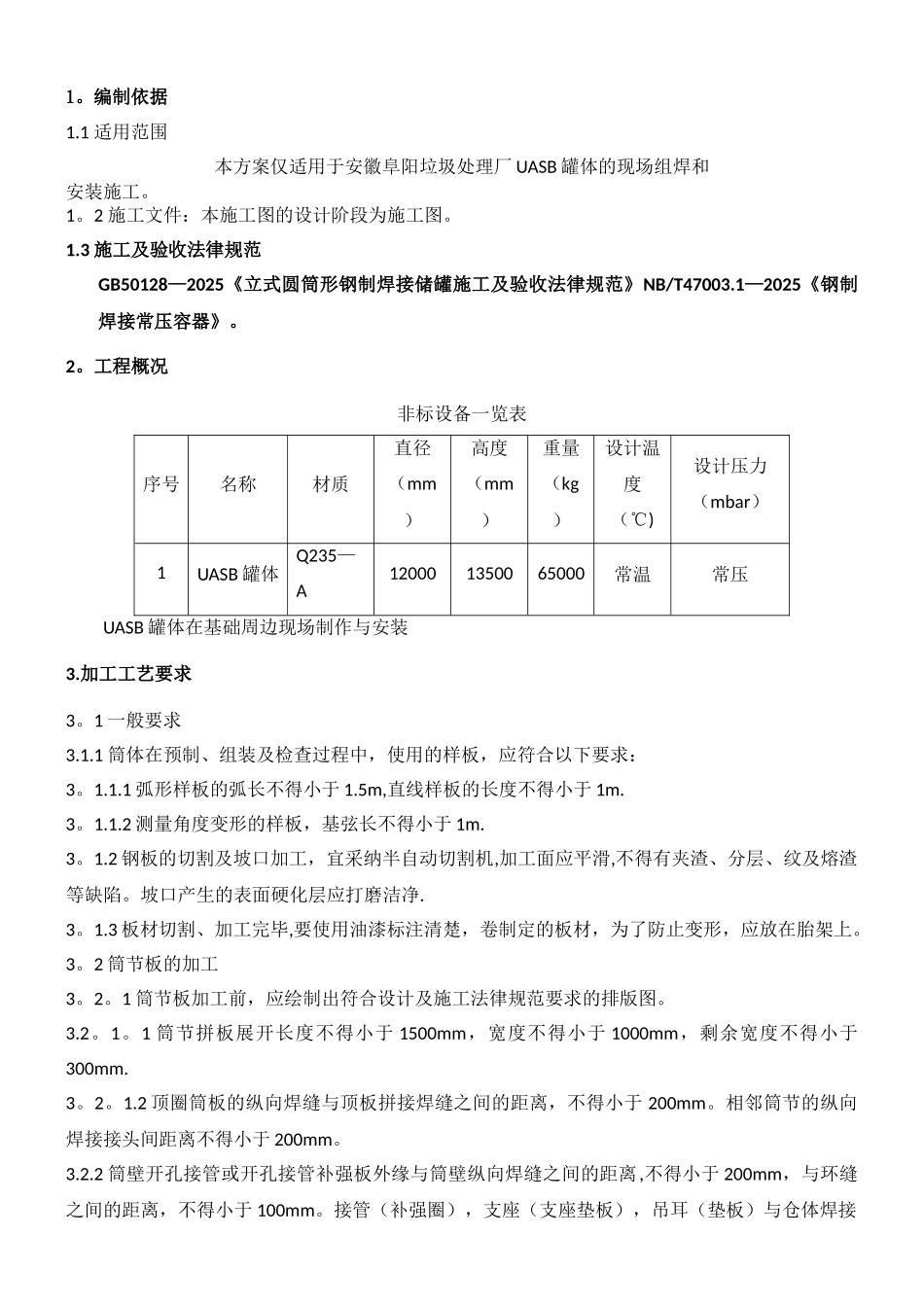

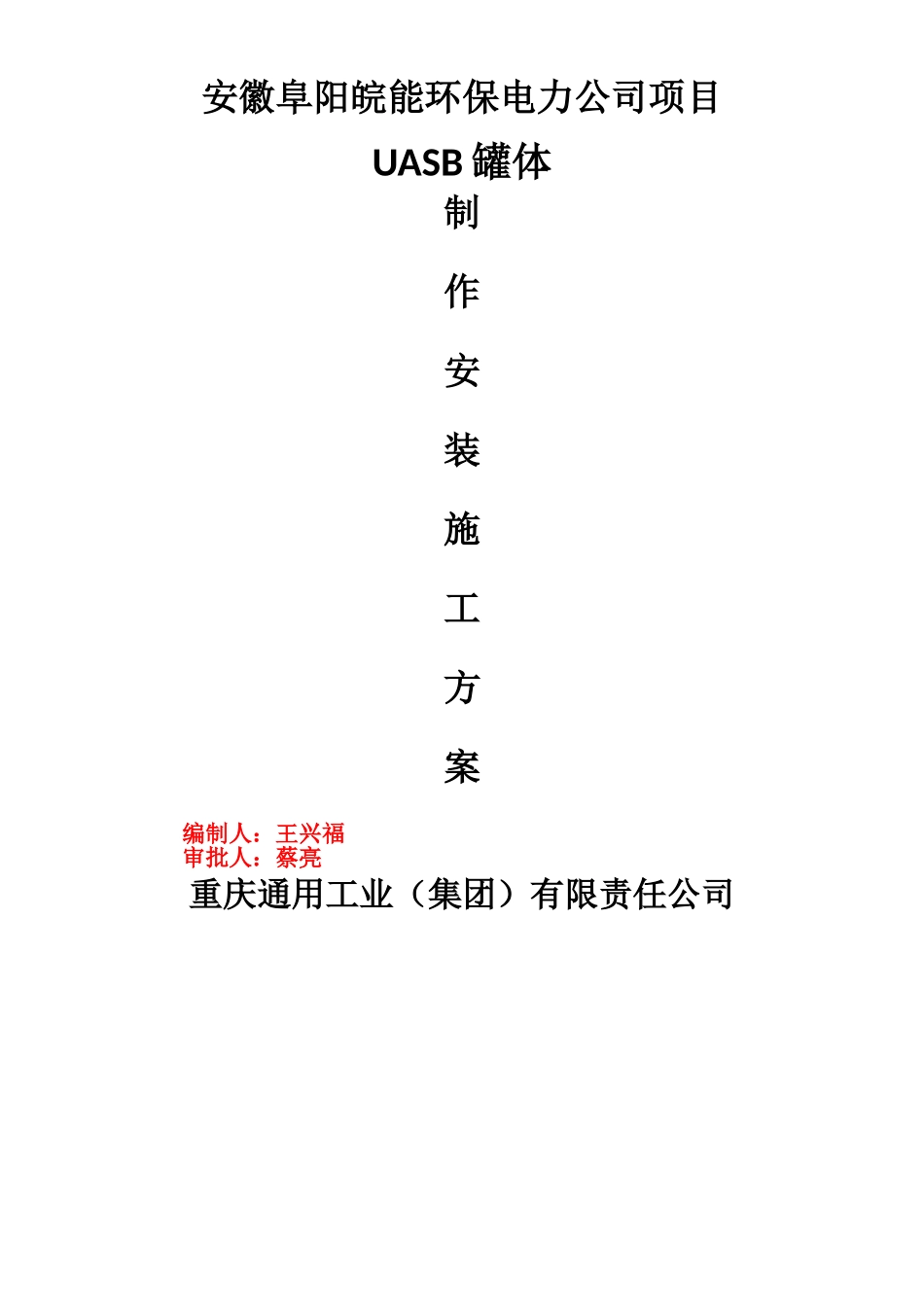

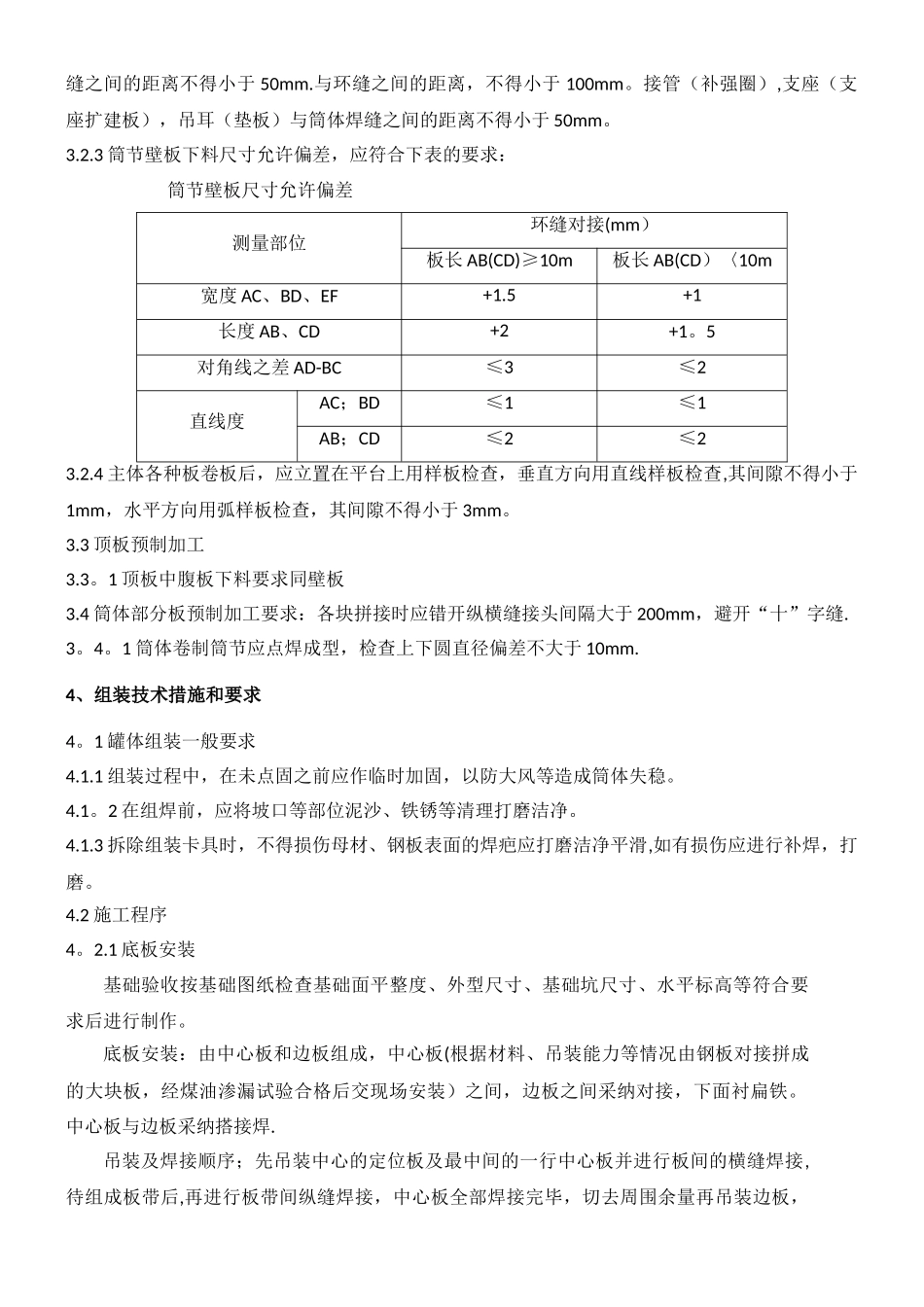

安徽阜阳皖能环保电力公司项目UASB 罐体制作安装施工方案编制人：王兴福审批人：蔡亮重庆通用工业（集团）有限责任公司1。编制依据1.1 适用范围本方案仅适用于安徽阜阳垃圾处理厂 UASB 罐体的现场组焊和安装施工。1。2 施工文件：本施工图的设计阶段为施工图。1.3 施工及验收法律规范GB50128—2025《立式圆筒形钢制焊接储罐施工及验收法律规范》NB/T47003.1—2025《钢制焊接常压容器》。2。工程概况非标设备一览表序号名称材质直径（mm）高度（mm）重量（kg）设计温度（℃)设计压力（mbar）1UASB 罐体Q235—A120001350065000常温常压UASB 罐体在基础周边现场制作与安装3.加工工艺要求3。1 一般要求3.1.1 筒体在预制、组装及检查过程中，使用的样板，应符合以下要求：3。1.1.1 弧形样板的弧长不得小于 1.5m,直线样板的长度不得小于 1m.3。1.1.2 测量角度变形的样板，基弦长不得小于 1m.3。1.2 钢板的切割及坡口加工，宜采纳半自动切割机,加工面应平滑,不得有夹渣、分层、纹及熔渣等缺陷。坡口产生的表面硬化层应打磨洁净.3。1.3 板材切割、加工完毕,要使用油漆标注清楚，卷制定的板材，为了防止变形，应放在胎架上。3。2 筒节板的加工3。2。1 筒节板加工前，应绘制出符合设计及施工法律规范要求的排版图。3.2。1。1 筒节拼板展开长度不得小于 1500mm，宽度不得小于 1000mm，剩余宽度不得小于300mm.3。2。1.2 顶圈筒板的纵向焊缝与顶板拼接焊缝之间的距离，不得小于 200mm。相邻筒节的纵向焊接接头间距离不得小于 200mm。3.2.2 筒壁开孔接管或开孔接管补强板外缘与筒壁纵向焊缝之间的距离,不得小于 200mm，与环缝之间的距离，不得小于 100mm。接管（补强圈），支座（支座垫板），吊耳（垫板）与仓体焊接缝之间的距离不得小于 50mm.与环缝之间的距离，不得小于 100mm。接管（补强圈）,支座（支座扩建板），吊耳（垫板）与筒体焊缝之间的距离不得小于 50mm。3.2.3 筒节壁板下料尺寸允许偏差，应符合下表的要求： 筒节壁板尺寸允许偏差 测量部位环缝对接(mm）板长 AB(CD)≥10m板长 AB(CD）〈10m宽度 AC、BD、EF+1.5+1长度 AB、CD+2+1。5对角线之差 AD-BC≤3≤2直线度AC；BD≤1≤1AB；CD≤2≤23.2.4 主体各种板卷板后，应立置在平台上用样板检查，垂直方向用直线样板检查,其间隙不得小于1mm，水平方向用弧样板检查，其间隙不得小于 3mm。3.3 顶板预制加工3.3。1 顶板中腹板下料要求同壁板3.4 筒体部分板预制...
