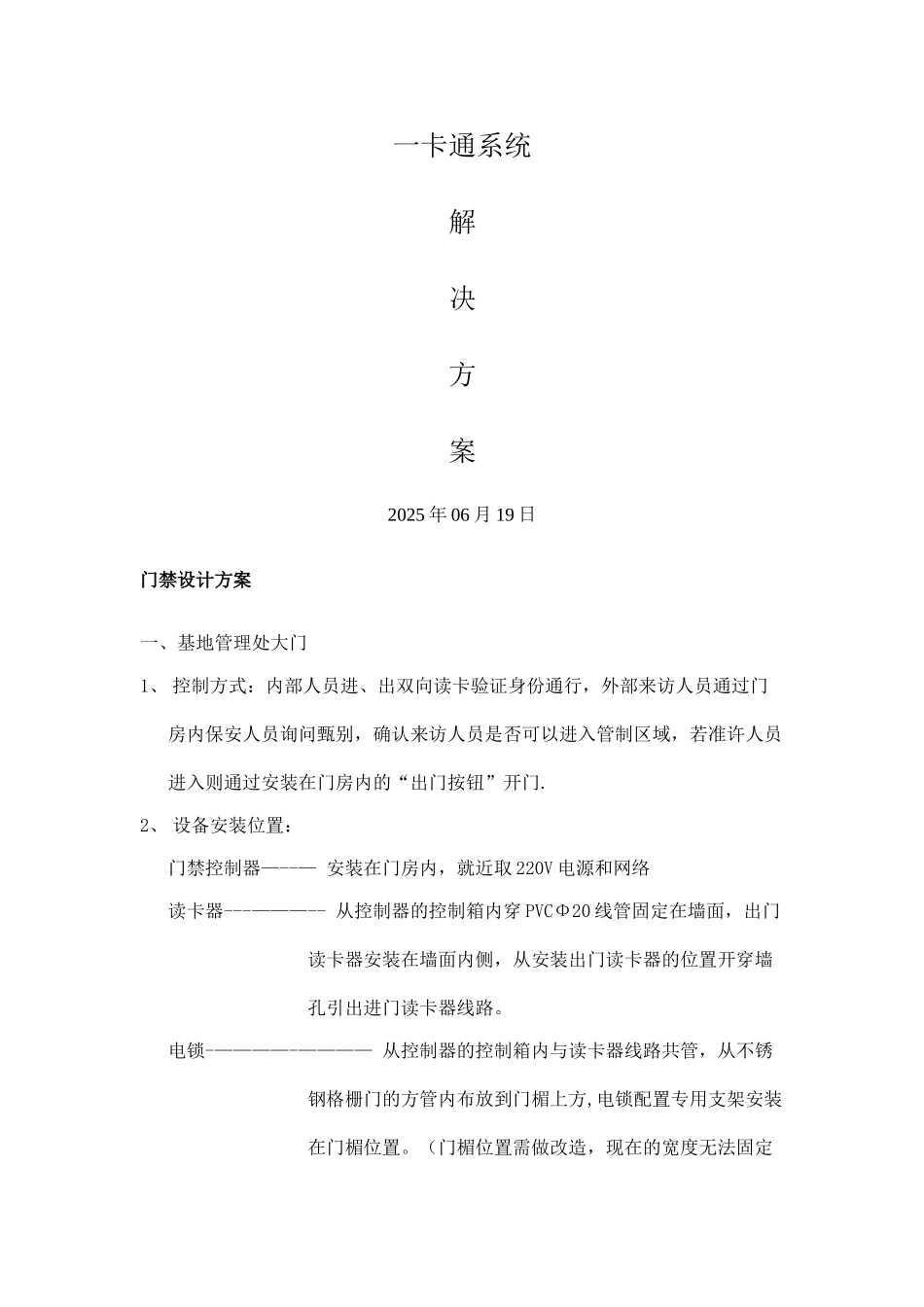

一卡通系统解决方案2025 年 06 月 19 日门禁设计方案一、基地管理处大门1、 控制方式：内部人员进、出双向读卡验证身份通行，外部来访人员通过门房内保安人员询问甄别，确认来访人员是否可以进入管制区域，若准许人员进入则通过安装在门房内的“出门按钮”开门.2、 设备安装位置：门禁控制器—--— 安装在门房内，就近取 220V 电源和网络读卡器---———-- 从控制器的控制箱内穿 PVCΦ20 线管固定在墙面，出门读卡器安装在墙面内侧，从安装出门读卡器的位置开穿墙孔引出进门读卡器线路。电锁-————-———— 从控制器的控制箱内与读卡器线路共管，从不锈钢格栅门的方管内布放到门楣上方,电锁配置专用支架安装在门楣位置。（门楣位置需做改造，现在的宽度无法固定磁力锁,需加宽.）出门按钮--—-—— 由控制器箱引出线路到门房内办公桌面，桌面安装明装86 底盒，出门按钮安装在底盒上。二、管理处综合楼大门1、控制方式--—--中间的平开自动门,工作时间不进行控制。非工作时间通过门禁控制器关闭进、出门的微波探测器，使自动门停止工作,人员的进出由左右两个单扇玻璃门完成,两个单扇玻璃门都采纳进门读卡、出门按钮的方式控制。2、设备安装位置 门禁控制器—--—-安装在 LED 屏幕后的夹层空间内，220V 电源从自动门电源上取，网络采纳电力猫传输，都不需要布线，不会破坏现有装饰. 考勤控制器—-—-——此处设置一个考勤点，控制器安装在 LED 屏幕后夹层内,电源和网络与门禁控制器一样取. 考勤指纹采集仪--———-安装在自动门右侧不锈钢包柱上。读卡器--—————-—安装在大门左右两侧，线路由 LED 大屏左右两侧引出,布放到离地 1。5 米处安装读卡器（此段线路为明线布放，后期会加装不锈钢装饰槽隐藏） 电锁—————-—跟读卡器线路一起布放到门楣,增加不锈钢装饰槽隐藏线路到电锁安装位置。出门按钮—-—----从 LED 背面夹层出线，安装不锈钢装饰槽布放到离地面1。5 米处安装 86 明装底盒，出门按钮安装在底盒上。三、管理处综合楼北侧两个出入口1、控制方式-———-两个门点控制方式相同,进门刷卡，出门按钮2、设备安装位置 门禁控制器--—--安装在天花上，电源和网络就近接入附近办公室读卡器—--——————安装在大门右侧墙面，线路由天花内控制器箱内引出，打穿墙孔穿管布放到离地 1。5 米处安装读卡器 电锁—-—-—--跟读卡器线路一起布放到门楣，配合支架安装出门按钮--—-—--从天花内控...
