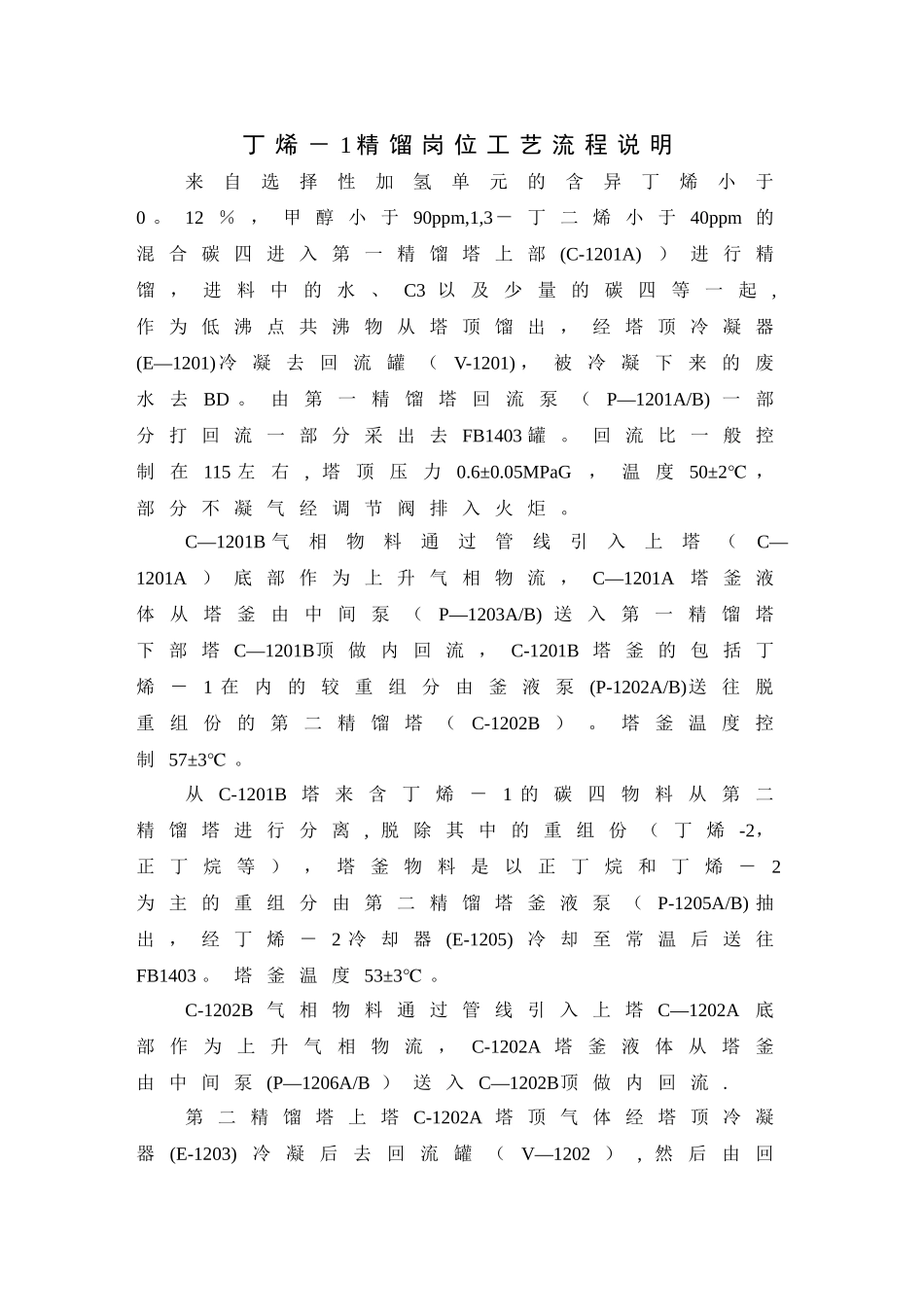

丁烯-1精馏岗位工艺流程说明

丁 烯 － 1 精 馏 岗 位 工 艺 流 程 说 明来自选择性加氢单元的含异丁烯小于0 。 12 ％ ， 甲 醇 小 于 90ppm,1,3－ 丁 二 烯 小 于 40ppm 的混 合 碳 四 进 入 第 一 精 馏 塔 上 部 (C-1201A)） 进 行 精馏 ， 进 料 中 的 水 、C3 以 及 少 量 的 碳 四 等 一 起,作 为 低 沸 点 共 沸 物 从 塔 顶 馏 出 ， 经 塔 顶 冷 凝 器(E—1201) 冷凝去回流罐（V-1201) ，被冷凝下来的废水去BD 。由第一精馏塔回流泵（P—1201A/B) 一部分 打 回 流 一 部 分 采 出 去 FB1403 罐 。 回 流 比 一 般 控制在115 左右, 塔顶压力0.6±0.05MPaG，温度50±2℃ ，部 分 不 凝 气 经 调 节 阀 排 入 火 炬 。C—1201B 气相物料通过管线引入上塔（C—1201A ） 底 部 作 为 上 升 气 相 物 流 ， C—1201A塔 釜 液体从塔釜由中间泵（P—1203A/B) 送入第一精馏塔下 部 塔 C—1201B顶 做 内 回 流 ， C-1201B 塔 釜 的 包 括 丁烯 －1 在 内 的 较 重 组 分 由 釜 液 泵(P-1202A/B)送 往 脱重 组 份 的 第 二 精 馏 塔 （C-1202B ）。 塔 釜 温 度 控制 57±3℃ 。从C-1201B 塔来含丁烯－1 的碳四物料从第二精 馏 塔 进 行 分 离 , 脱 除 其 中 的 重 组 份 （ 丁 烯 -2，正 丁 烷 等 ） ， 塔 釜 物 料 是 以 正 丁 烷 和 丁 烯 －2为 主 的 重 组 分 由 第 二 精 馏 塔 釜 液 泵 （ P-1205A/B) 抽出 ， 经 丁 烯 － 2 冷 却 器 (E-1205) 冷 却 至 常 温 后 送 往FB1403 。 塔 釜 温 度 53±3℃ 。C-1202B 气 相 物 料 通 过 管 线 引 入 上 塔 C—1202A底部 作 为 上 升 气 相 物 流 ，C-1202A 塔 釜 液 体 从 塔 釜由 中 间 泵 (P—1206A/B ） 送 入 C—1202B顶 做 内 回 流 .第 二 精 馏 塔 上 塔 C-1202A 塔 顶 气 体 经 塔 顶 冷 凝器(E-1203)冷凝后去回流罐（V—1202 ）, 然后由回流 泵 P-1204A/B 加 压 后 ， 一 部 分 作 为 回 流 打 入 第 二精 馏 塔 塔 顶 ， ， 一 部 分 作 为 丁 烯-1产 品 （ 纯 度≥ 99 ％) 送 入 丁 烯-1产 品 中 间 罐(V1203A/B),化 验...
