三、四等水准测量记录、计算原始记录表

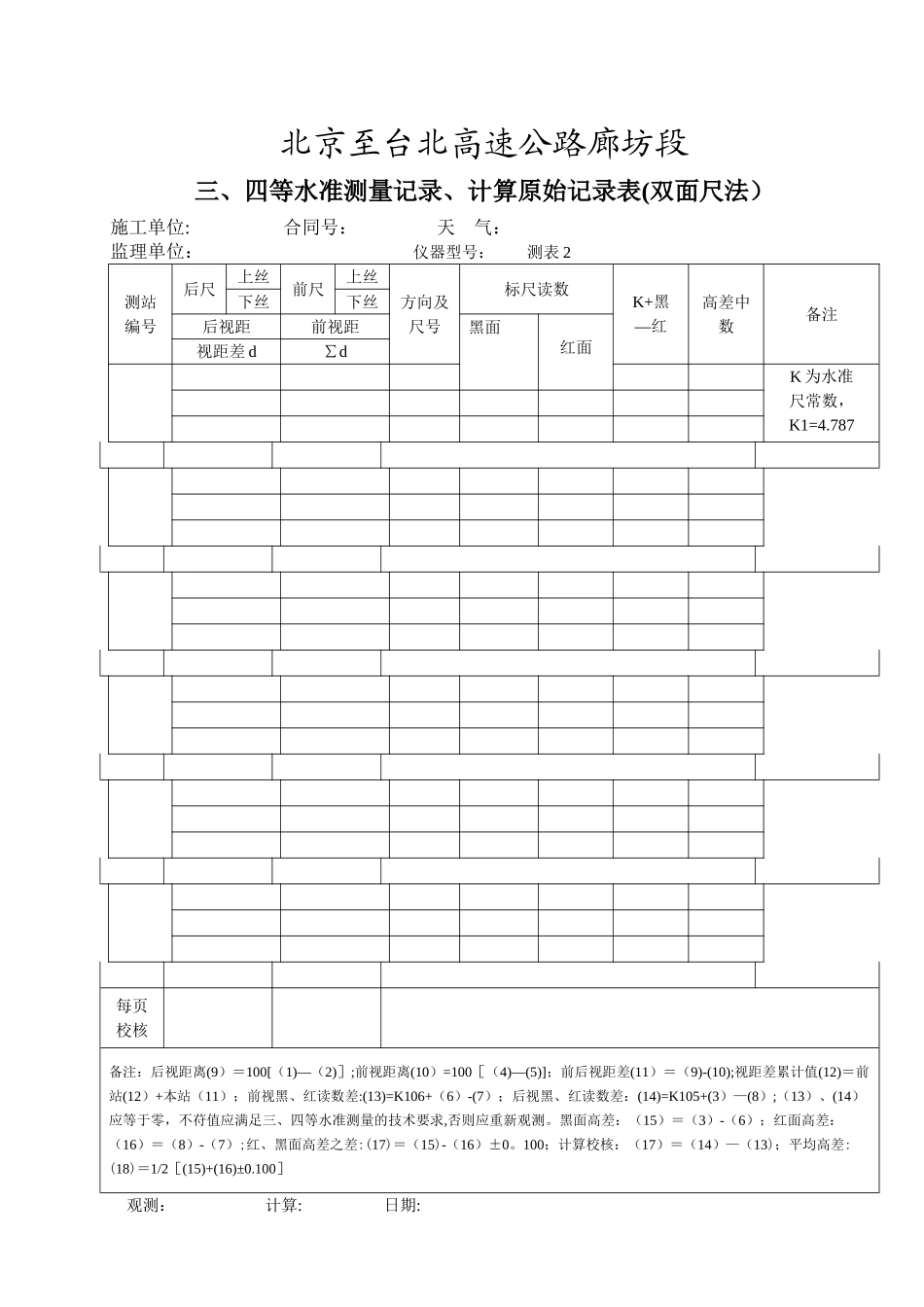

北京至台北高速公路廊坊段三、四等水准测量记录、计算原始记录表(双面尺法）施工单位: 合同号： 天 气：监理单位： 仪器型号： 测表 2测站编号后尺上丝前尺上丝方向及尺号标尺读数K+黑—红高差中数备注下丝下丝后视距前视距黑面红面视距差 d∑d K 为水准尺常数，K1=4.787K2=4。687 每页校核 备注：后视距离(9）＝100[（1)—（2)］;前视距离(10）=100［（4)—(5)]；前后视距差(11）＝（9)-(10);视距差累计值(12)＝前站(12）+本站（11）；前视黑、红读数差:(13)=K106+（6）-(7）；后视黑、红读数差：(14)=K105+(3）—(8）;（13）、(14）应等于零，不苻值应满足三、四等水准测量的技术要求,否则应重新观测。黑面高差：（15）＝（3）-（6）；红面高差：（16）＝（8）-（7）;红、黑面高差之差:(17)＝（15)-（16）±0。100；计算校核：（17）＝（14）—（13)；平均高差:(18)＝1/2［(15)+(16)±0.100］观测： 计算: 日期: 北京至台北高速公路廊坊段导线平差计算表施工单位: 监理单位: 合同号： 测表 3点号观测角度改正角值坐标方位角 边长（m)坐标增量(m)改正后坐标增量（m）坐标（m）°′″°′″°′″△X△Y△X△YXY ∑辅助 计算计算： 复核： 日期:北京至台北高速公路廊坊段水准高程计算表施工单位 ： 监理单位： 合同号: 测表 4点号 测段距离(m ） 实测高 差 （m）高差改正数（m)改正后高差（m）实测 高程（m）设计高程（m） 辅助计算计算： 复核： 日期：北京至台北高速公路廊坊段导线单站复测检核表单位名称: 合同号: 测表 5点号设计坐标实测距离(m）设计距离(m)偏差（mm)精度 实测角度（°′″）设计角度 (°′″）偏差（″）结论X（m）Y（m) ＊备注：此表用于单站临边复核性检核测量监理工程师: 日期：北京至台北高速公路廊坊段水准单站复测检核表单位名称： 合同号： 测表 6点号设计高程（m)单站实测高程（m）点间距 (m）设计高差(m)实测高差（m）偏差（mm）允许偏差(mm)结论 *备注：此表用于单站复核性检核测量监理工程师： 日期：北京至台北高速公路廊坊段水 准 点 、导 线 点 成 果 表施工单位: 合同号：监理单位: 日 期： 测表 7点号坐标高程位置备注XYZ测量： 技术负责人: 驻地测量监理工程师：北京至台北高速公路廊坊段水准测量原始记录表 施工单位：辽宁交通建设集团有限公司 合同号：LQ9 监理单位:河北路桥技术开发有限公司 编 号: 测表 8测量范围允许误差（m...
