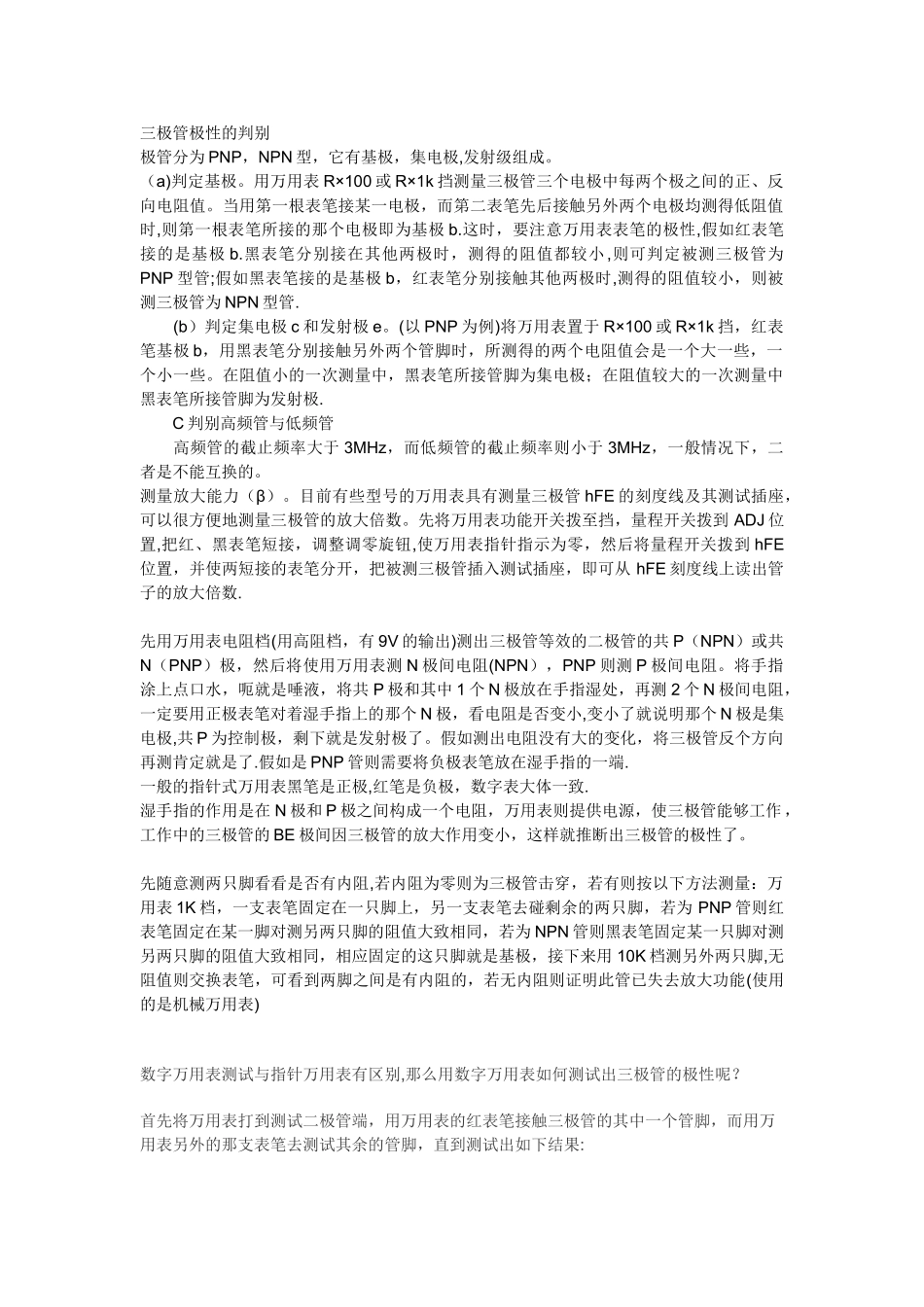

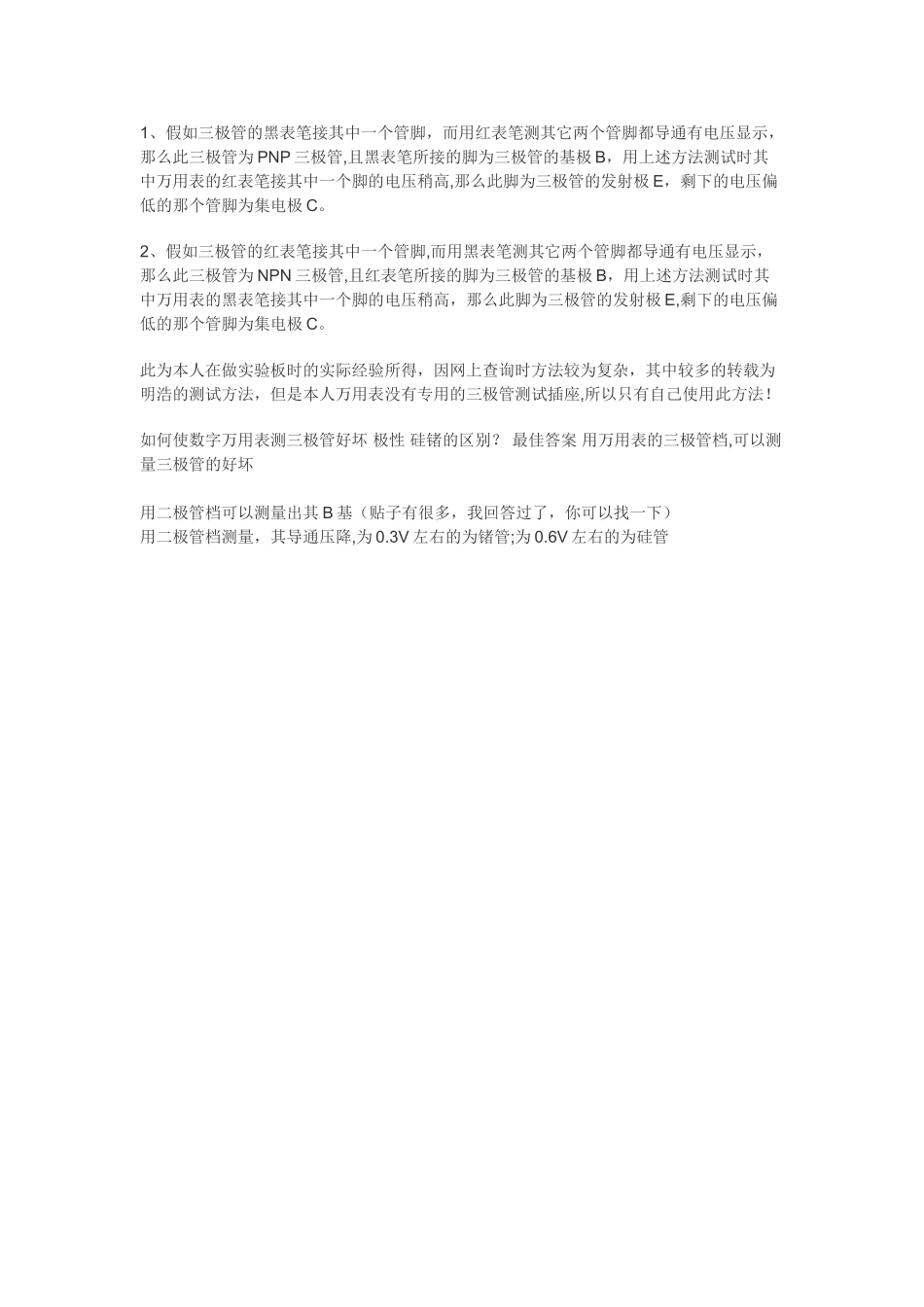

三极管极性的判别极管分为 PNP，NPN 型，它有基极，集电极,发射级组成。（a)判定基极。用万用表 R×100 或 R×1k 挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时,则第一根表笔所接的那个电极即为基极 b.这时，要注意万用表表笔的极性,假如红表笔接的是基极 b.黑表笔分别接在其他两极时，测得的阻值都较小 ,则可判定被测三极管为PNP 型管;假如黑表笔接的是基极 b，红表笔分别接触其他两极时,测得的阻值较小，则被测三极管为 NPN 型管. (b）判定集电极 c 和发射极 e。(以 PNP 为例)将万用表置于 R×100 或 R×1k 挡，红表笔基极 b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中黑表笔所接管脚为发射极. C 判别高频管与低频管 高频管的截止频率大于 3MHz，而低频管的截止频率则小于 3MHz，一般情况下，二者是不能互换的。测量放大能力（β）。目前有些型号的万用表具有测量三极管 hFE 的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。先将万用表功能开关拨至挡，量程开关拨到 ADJ 位置,把红、黑表笔短接，调整调零旋钮,使万用表指针指示为零，然后将量程开关拨到 hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从 hFE 刻度线上读出管子的放大倍数.先用万用表电阻档(用高阻档，有 9V 的输出)测出三极管等效的二极管的共 P（NPN）或共N（PNP）极，然后将使用万用表测 N 极间电阻(NPN），PNP 则测 P 极间电阻。将手指涂上点口水，呃就是唾液，将共 P 极和其中 1 个 N 极放在手指湿处，再测 2 个 N 极间电阻，一定要用正极表笔对着湿手指上的那个 N 极，看电阻是否变小,变小了就说明那个 N 极是集电极,共 P 为控制极，剩下就是发射极了。假如测出电阻没有大的变化，将三极管反个方向再测肯定就是了.假如是 PNP 管则需要将负极表笔放在湿手指的一端. 一般的指针式万用表黑笔是正极,红笔是负极，数字表大体一致. 湿手指的作用是在 N 极和 P 极之间构成一个电阻，万用表则提供电源，使三极管能够工作，工作中的三极管的 BE 极间因三极管的放大作用变小，这样就推断出三极管的极性了。先随意测两只脚看看是否有内阻,若内阻为零则为三极管击穿，若有则按以下方...
