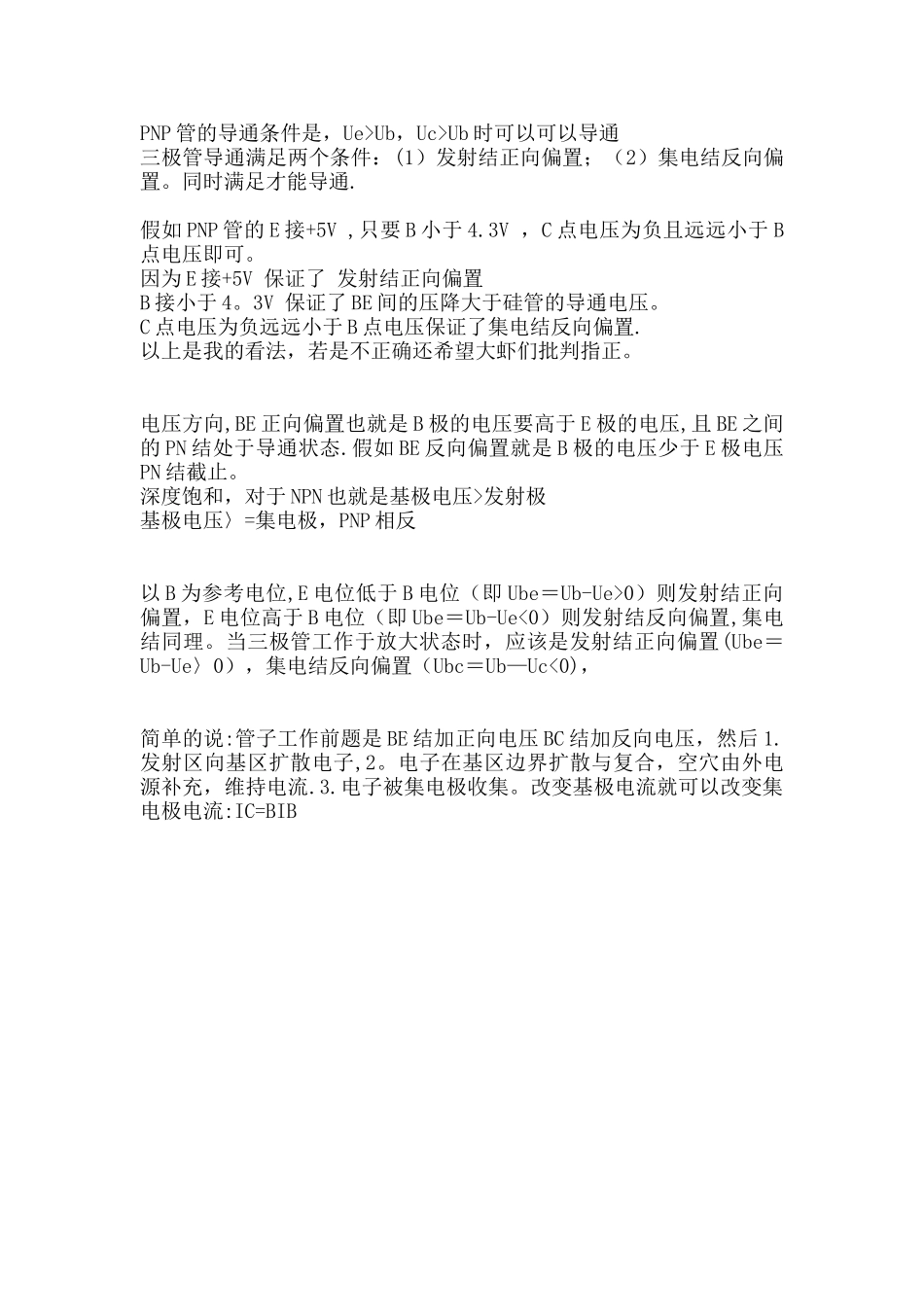

PNP 管的导通条件是，Ue>Ub，Uc>Ub 时可以可以导通三极管导通满足两个条件：(1）发射结正向偏置；（2）集电结反向偏置。同时满足才能导通.假如 PNP 管的 E 接+5V ,只要 B 小于 4.3V ，C 点电压为负且远远小于 B点电压即可。因为 E 接+5V 保证了 发射结正向偏置B 接小于 4。3V 保证了 BE 间的压降大于硅管的导通电压。C 点电压为负远远小于 B 点电压保证了集电结反向偏置.以上是我的看法，若是不正确还希望大虾们批判指正。电压方向,BE 正向偏置也就是 B 极的电压要高于 E 极的电压,且 BE 之间的 PN 结处于导通状态.假如 BE 反向偏置就是 B 极的电压少于 E 极电压PN 结截止。深度饱和，对于 NPN 也就是基极电压>发射极基极电压〉=集电极，PNP 相反以 B 为参考电位,E 电位低于 B 电位（即 Ube＝Ub-Ue>0）则发射结正向偏置，E 电位高于 B 电位（即 Ube＝Ub-Ue<0）则发射结反向偏置,集电结同理。当三极管工作于放大状态时，应该是发射结正向偏置(Ube＝Ub-Ue〉0），集电结反向偏置（Ubc＝Ub—Uc<0)， 简单的说:管子工作前题是 BE 结加正向电压 BC 结加反向电压，然后 1.发射区向基区扩散电子,2。电子在基区边界扩散与复合，空穴由外电源补充，维持电流.3.电子被集电极收集。改变基极电流就可以改变集电极电流:IC=BIB
