三标段通球测径试压施工方案2025.03.05VIP专享

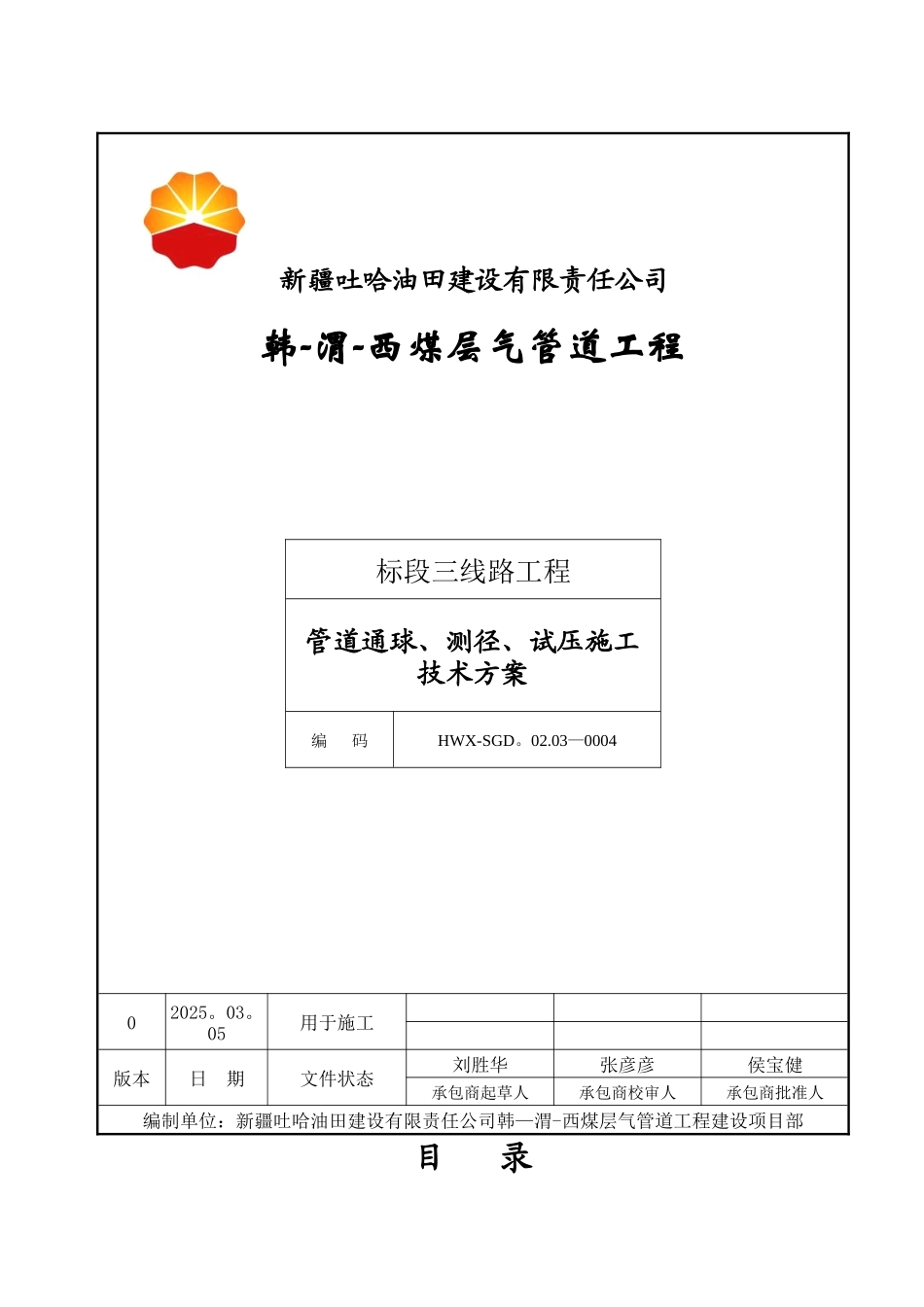

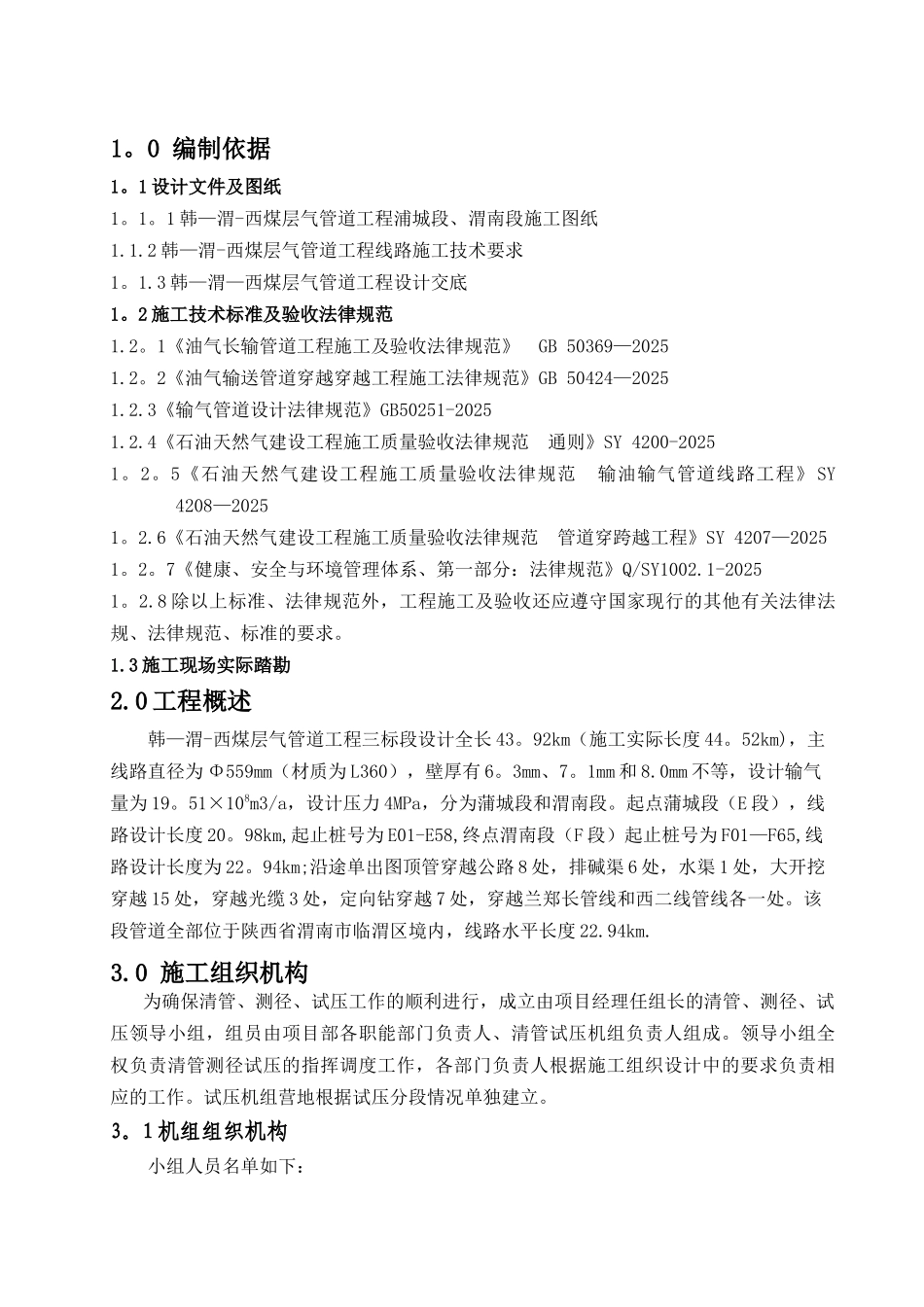

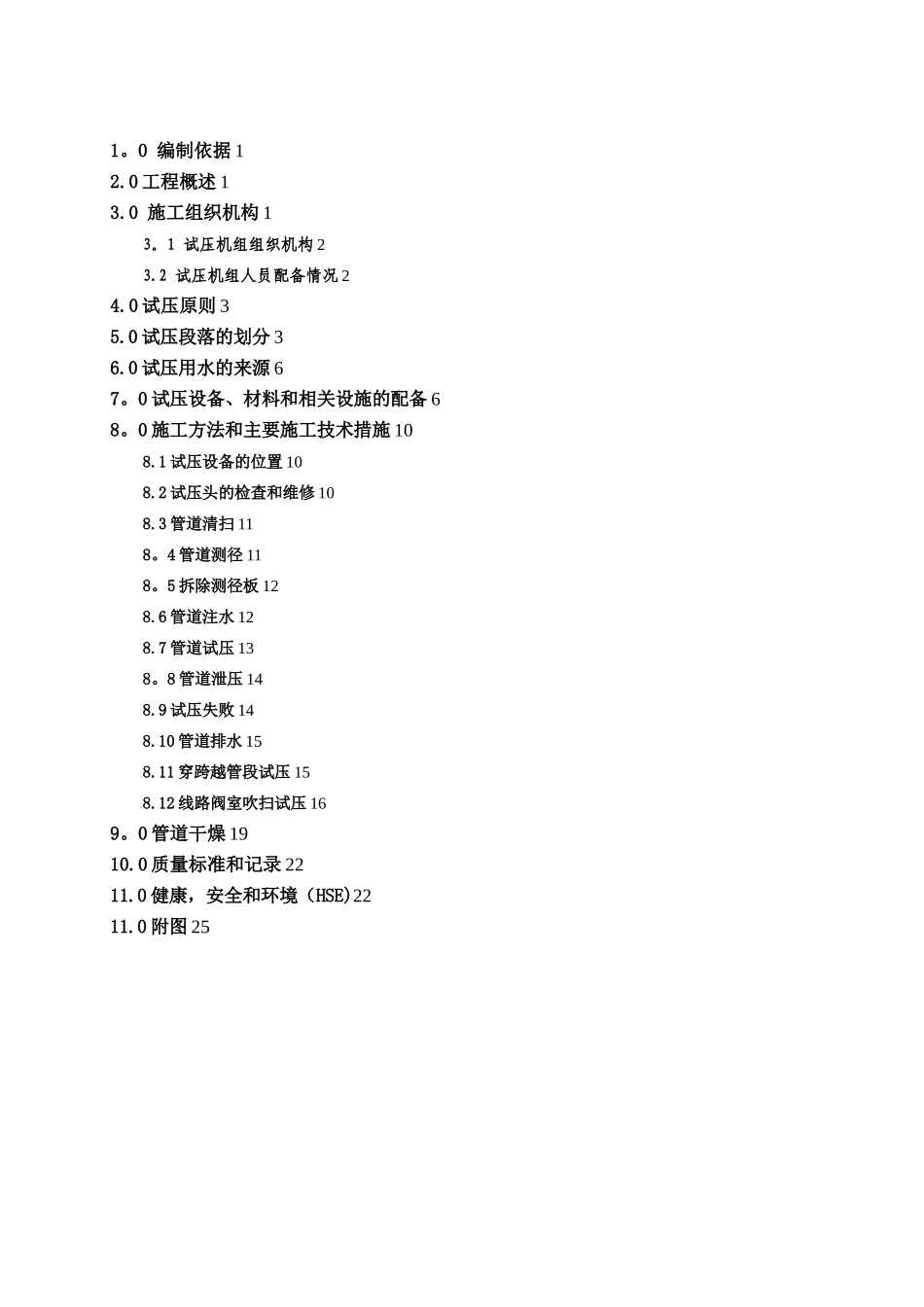

新疆吐哈油田建设有限责任公司韩-渭-西煤层气管道工程标段三线路工程管道通球、测径、试压施工技术方案编 码HWX-SGD。02.03—000402025。03。05用于施工版本日 期文件状态刘胜华张彦彦侯宝健承包商起草人承包商校审人 承包商批准人编制单位：新疆吐哈油田建设有限责任公司韩—渭-西煤层气管道工程建设项目部目 录1。0 编制依据 12.0 工程概述 13.0 施工组织机构 13。1 试压机组组织机构 23.2 试压机组人员配备情况 24.0 试压原则 35.0 试压段落的划分 36.0 试压用水的来源 67。0 试压设备、材料和相关设施的配备 68。0 施工方法和主要施工技术措施 108.1 试压设备的位置 108.2 试压头的检查和维修 108.3 管道清扫 118。4 管道测径 118。5 拆除测径板 128.6 管道注水 128.7 管道试压 138。8 管道泄压 148.9 试压失败 148.10 管道排水 158.11 穿跨越管段试压 158.12 线路阀室吹扫试压 169。0 管道干燥 1910.0 质量标准和记录 2211.0 健康，安全和环境（HSE)2211.0 附图 251。0 编制依据1。1 设计文件及图纸1。1。1 韩—渭-西煤层气管道工程浦城段、渭南段施工图纸1.1.2 韩—渭-西煤层气管道工程线路施工技术要求1。1.3 韩—渭—西煤层气管道工程设计交底1。2 施工技术标准及验收法律规范1.2。1《油气长输管道工程施工及验收法律规范》 GB 50369—20251.2。2《油气输送管道穿越穿越工程施工法律规范》GB 50424—20251.2.3《输气管道设计法律规范》GB50251-20251.2.4《石油天然气建设工程施工质量验收法律规范 通则》SY 4200-20251。2。5《石油天然气建设工程施工质量验收法律规范 输油输气管道线路工程》 SY 4208—20251。2.6《石油天然气建设工程施工质量验收法律规范 管道穿跨越工程》SY 4207—20251。2。7《健康、安全与环境管理体系、第一部分：法律规范》Q/SY1002.1-20251。2.8 除以上标准、法律规范外，工程施工及验收还应遵守国家现行的其他有关法律法规、法律规范、标准的要求。1.3 施工现场实际踏勘2.0 工程概述韩—渭-西煤层气管道工程三标段设计全长 43。92km（施工实际长度 44。52km)，主线路直径为 Φ559mm（材质为 L360），壁厚有 6。3mm、7。1mm 和 8.0mm 不等，设计输气量为 19。51×108m3/a，设计压力 4MPa，分为蒲城段和渭南段。起点蒲城段（E 段），线路设计长度 20。98km,起止桩号为 E01-E58,终点渭南段（F 段）起止桩号为 F01—F65,...
