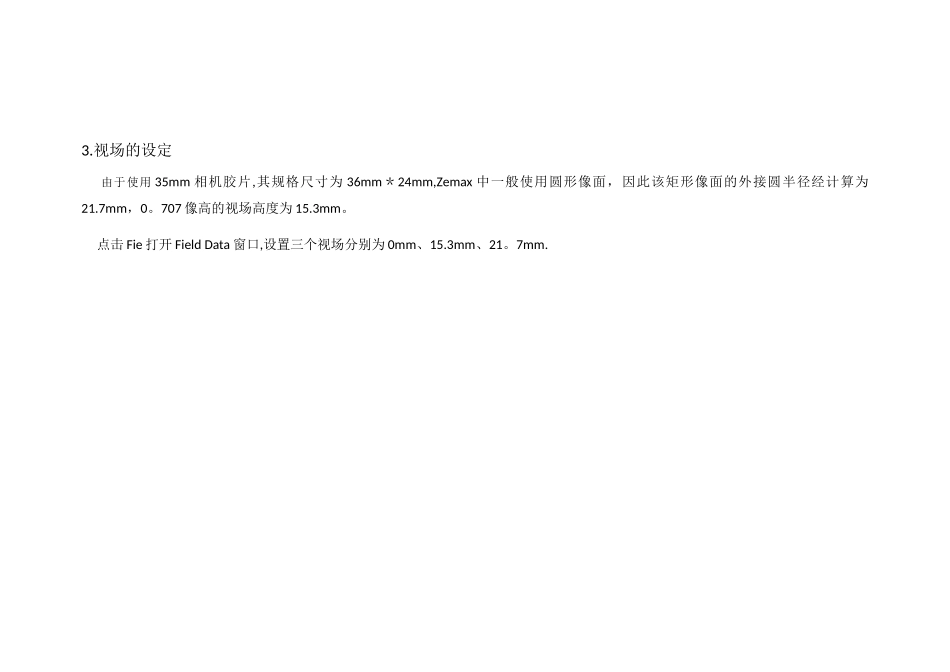

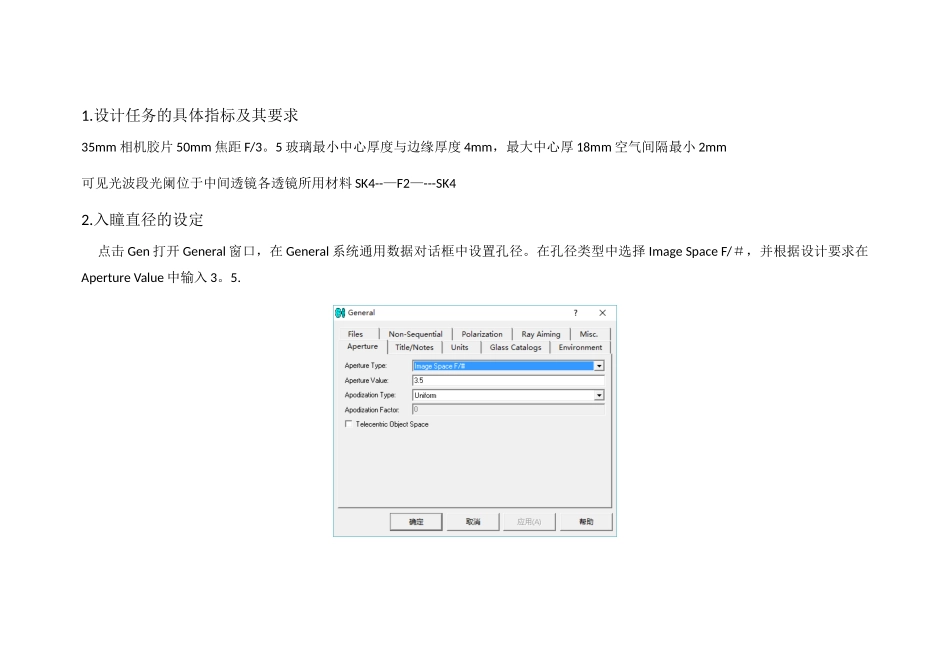

小组成员：执笔人： 三片式物镜的设计1.设计任务的具体指标及其要求35mm 相机胶片 50mm 焦距 F/3。5 玻璃最小中心厚度与边缘厚度 4mm，最大中心厚 18mm 空气间隔最小 2mm可见光波段光阑位于中间透镜各透镜所用材料 SK4--—F2—---SK42.入瞳直径的设定 点击 Gen 打开 General 窗口，在 General 系统通用数据对话框中设置孔径。在孔径类型中选择 Image Space F/＃，并根据设计要求在Aperture Value 中输入 3。5.3.视场的设定 由于使用 35mm 相机胶片,其规格尺寸为 36mm＊24mm,Zemax 中一般使用圆形像面，因此该矩形像面的外接圆半径经计算为21.7mm，0。707 像高的视场高度为 15.3mm。 点击 Fie 打开 Field Data 窗口,设置三个视场分别为 0mm、15.3mm、21。7mm.4.工作波长的设定 选择可见光波段，点击 Wav 按钮，设置 Select—F，d,C（Visible），自动输入三个特征波长.5.评价函数的选择 执行命令 Editors--——Mreit Function 打开 Mreit Function Editor 编辑窗口，在 Mreit Function Editor 编辑窗口中执行命令 Tools-——Default Merit Function，打开默认评价函数对话窗口，选择 RMS——-Spot Radius——Centroid 评价方法，并将厚度边界条件设置为玻璃最小中心厚度与边缘厚度4mm，最大中心厚 18mm，空气间隔最小 2mm。6.系统的透镜参数设定在 Lens Data Editor 中输入部分初始结构，设置中间透镜为光阑，设置各透镜所用玻璃材料类型.因为此时的焦距为 49.7684此时的光路图为如下所示以上分析说明目前系统存在球差、彗差、色差、场曲等缺陷.局部优化：首先进行了 SPHA 函数的优化，此时系统评价函数已经比较小，各个像差也均比较小。随后再进行 COMA、ASTI 等优化均不及先前理想，因此 仅保留此项优化。全局优化：直接在原始数据的基础上进行系统有效焦距矫正后进行全局优化. 局部优化 全局优化全局优化后系统的球差比部分优化所得的球差更大，并且出现了高级球差，弧矢场曲变大，子午垂轴色差大.局部优化 全局优化全局优化后各色光球差均增大,各色光轴向色差依旧存在.局部优化 全局优化全局优化后系统场曲和畸变均有改善,但是像散仍比较明显。局部优化 全局优化各色光球差均有所减小,但是全局优化后垂轴色差和彗差较大.局部优化 全局优化全局优化后系统传递函数减小。局部优化 全局优化 部分优化和全局优化的艾里斑范围基本没有区别，大视场处不同色光与参考...
